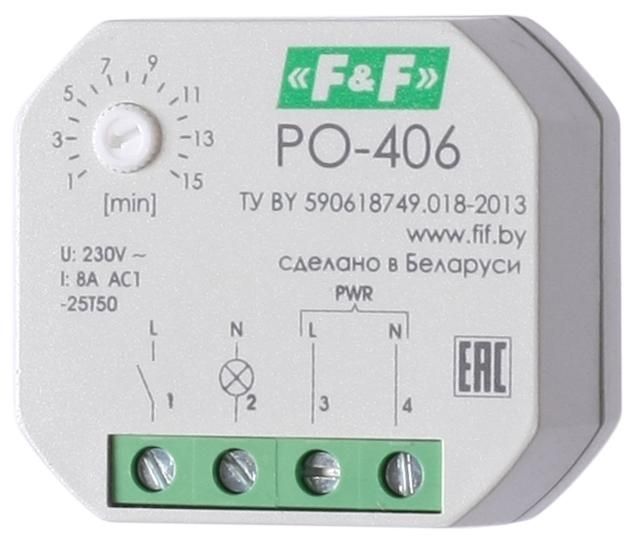

Реле времени PO-406 8А 230В 1НО IP20 задержка выключ./управ. контактом монтаж в коробку d-60мм F&F EA02.001.019 Евроавтоматика

Реле времени PO-406 от Евроавтоматика - устройство для автоматического отключения нагрузки с задержкой после размыкания управляющего сигнала. Подходит для установки в распределительную коробку диаметром 60 мм, работает от сети 230 В переменного тока. Артикул ea02.001.019.

Назначение и область применения

Реле времени PO-406 используется там, где необходимо, чтобы оборудование продолжало работать некоторое время после того, как оператор отключил управление. Например: вентиляция остаётся включённой после выключения света; насос работает ещё пару минут после остановки станка; система охлаждения завершает цикл после отключения основного оборудования.

Подходит для бытовых и промышленных систем, где требуется плавная остановка или продление работы за счёт временной задержки. Устройство не предназначено для частого включения-выключения - только для однократной задержки после отключения.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток: 8 А (для активной нагрузки, например, лампы, нагреватели)
• Тип контакта: один нормально разомкнутый (НО) - замыкается при срабатывании
• Задержка отключения: от 60 до 900 секунд (1–15 минут)
• Способ монтажа: встраиваемый, в коробку диаметром 60 мм
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочий температурный диапазон: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях
• Число фаз: однофазное питание

Совместимость и монтаж

Реле времени PO-406 монтируется в стандартную круглую распределительную коробку диаметром 60 мм. Для установки потребуется отверстие такого же размера. Клеммы для подключения находятся снизу - провода подключаются к входу управления (S) и к силовым контактам (L, N, выход NO).

Не требует внешнего источника питания - получает энергию прямо из сети 230 В. Управляющий сигнал подаётся через обычный выключатель или датчик. После отключения кнопки начинается отсчёт времени, указанного пользователем.

Внимание: не совместимо с импульсными или слаботочными сигналами (например, от PLC или датчиков 24 В DC). Только коммутация 230 В AC.

Безопасность и стандарты

Реле времени PO-406 соответствует европейским директивам:

• 2014/30/EU - Электромагнитная совместимость (ЭМС)
• 2014/35/EU - Низковольтное оборудование (безопасность)

Изделие имеет сертификат соответствия, что позволяет использовать его в промышленных и жилых объектах в странах ЕАЭС и ЕС.

Преимущества

• Простой монтаж - встраивается в стандартную коробку без дополнительных креплений
• Нет необходимости в отдельном блоке питания - работает от сети 230 В
• Гибкий интервал задержки: можно настроить от 1 до 15 минут
• Один контакт - достаточно для большинства задач по управлению нагрузкой
• Надёжная механическая конструкция - рассчитана на длительную работу в условиях постоянной вибрации

Ограничения применения

• Не предназначен для работы с индуктивными нагрузками выше 8 А (например, мощные двигатели, трансформаторы)
• IP20 - нельзя устанавливать во влажных местах, на улице или в пыльных цехах без дополнительной защиты
• Не поддерживает многократные циклы включения - только однократная задержка после отключения
• Не совместим с постоянным током (DC) - только переменный ток 230 В
• Не регулируется в процессе работы - настройка задержки возможна только при отключенном питании

Примеры использования

• Освещение в туалете: свет гаснет, но вентилятор работает ещё 5 минут
• Циркулярная пила: после отключения кнопки двигатель продолжает вращаться 30 секунд для полной остановки
• Обогреватель в мастерской: после выключения термостата он остаётся включённым ещё 2 минуты для равномерного остывания
• Автоматическая дверь: после прохождения человека она закрывается спустя 10 секунд

Практические советы

• При выборе задержки учитывайте тепловую инерцию нагрузки - например, для вентилятора хватит 2–5 минут, для печи - больше
• Проверьте посадочный диаметр 60 мм перед покупкой - не все коробки подходят
• Не используйте реле PO-406 для управления светодиодными лампами с драйверами - они могут давать помехи, влияющие на точность задержки
• Настройка задержки осуществляется поворотом потенциометра внутри корпуса - делайте это при отключённом питании
• Для долговечной работы избегайте установки рядом с источниками сильного тепла (печи, нагреватели)
