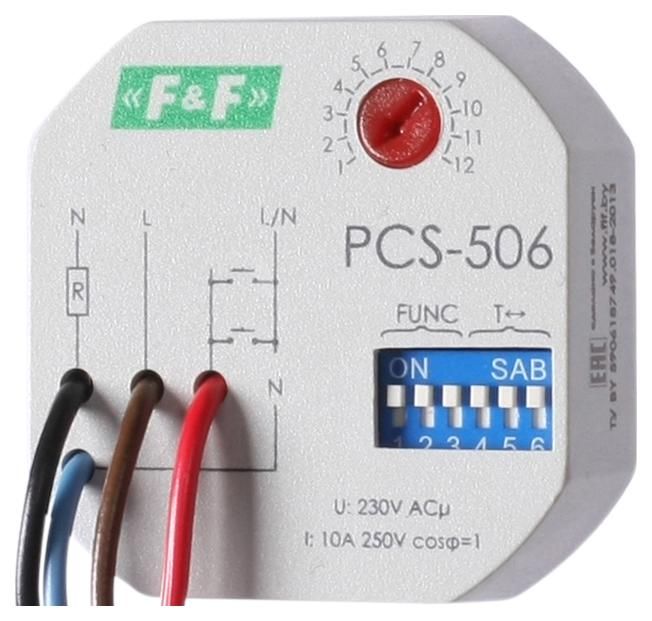

Реле времени PCS-506 8А 230В 1HO IP20 многофункц. монтаж в коробку d60мм F&F EA02.001.017 Евроавтоматика

Многофункциональное реле времени Евроавтоматика ea02.001.017 предназначено для точного управления временными циклами в системах автоматики - например, вентиляцией, освещением или нагревом. Устройство работает от сети 230 В переменного тока, имеет один нормально разомкнутый контакт на 8 А и монтируется в коробку диаметром 60 мм.

Назначение и область применения

Реле времени Евроавтоматика ea02.001.017 используется там, где требуется автоматическое включение или отключение нагрузки через заданный интервал времени. Подходит для систем: освещения (например, выключение света через 10 минут после выхода из помещения), вентиляции (работа вентилятора после завершения работы оборудования), отопления (циклы прогрева), сигнализации и других задач автоматизации.

Технические характеристики

• Тип устройства: реле времени с программируемой выдержкой
• Номинальное напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 8 А
• Тип контакта: 1 нормально разомкнутый (НО)
• Диапазон регулировки времени: от 0,1 секунды до 24 суток (2 073 600 секунд)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Индикация: светодиодная - показывает состояние включения
• Способ монтажа: скрытый, в монтажную коробку диаметром 60 мм
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом
• Рабочий температурный диапазон: от –25 C до +50 C
• Число фаз: однофазное питание

Совместимость и монтаж

Реле времени Евроавтоматика ea02.001.017 устанавливается в стандартную круглую монтажную коробку диаметром 60 мм. Для подключения используются клеммы на тыльной стороне корпуса - провода зачищаются на 6–8 мм. Контакты рассчитаны на коммутацию активной нагрузки (лампы, ТЭНы, малые двигатели). Не рекомендуется использовать для высоких пусковых токов (например, мощные электродвигатели без пускателя). Управление осуществляется через вход START - сигнал подаётся на клемму управления (замыкание или размыкание цепи).

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств бытового и промышленного уровня. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не обеспечивает защиту от влаги или пыли - поэтому установка возможна только внутри закрытых распределительных коробок. Температурный диапазон УХЛ4 позволяет применять устройство в неотапливаемых помещениях при условии отсутствия конденсата.

Преимущества

• Восьмифункциональная программа - можно выбрать одну из 8 режимов работы без внешних компонентов
• Поддержка входа START - позволяет интегрировать реле в сложные системы управления
• Широкий диапазон временных выдержек - от долей секунды до нескольких дней
• Световая индикация - легко определить текущее состояние устройства
• Компактный скрытый монтаж - экономит место в шкафах и коробках

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или открытых площадках - IP20 недостаточно для таких сред
• Нельзя использовать для коммутации реактивных нагрузок выше 8 А (например, мощные трансформаторы или двигатели без предварительного пуска)
• Питание только 230 В AC - совместимость с 24 В AC/DC указана в описании производителя, но в данной модели реализовано только 230 В
• Не имеет механической кнопки ручного управления - управление только через внешний сигнал START

Примеры использования

• Освещение в туалете: включение на 5 минут после нажатия кнопки START
• Вытяжка над плитой: работа 15 минут после отключения газовой плиты
• Циклический обогрев: включение каждые 2 часа на 10 минут
• Имитация присутствия: включение света на 1 час вечером, затем выключение, повтор через 9 часов
• Система сигнализации: формирование импульса длительностью 2 секунды при срабатывании датчика

Практические советы

• Выбирая режим работы, внимательно проверьте документацию производителя - каждый режим требует своего порядка подключения сигнала START
• При использовании в холодном помещении (ближе к –25 C) убедитесь, что устройство прогрето перед первым включением
• Для долговечности контактов не перегружайте реле - максимальная нагрузка 8 А, лучше работать с запасом 20%
• При монтаже в коробку d60 мм следите, чтобы провода не зажимались крышкой - это может повредить изоляцию
• Если нужна защита от бросков напряжения - используйте параллельно с реле TVS-диод или RC-цепочку
