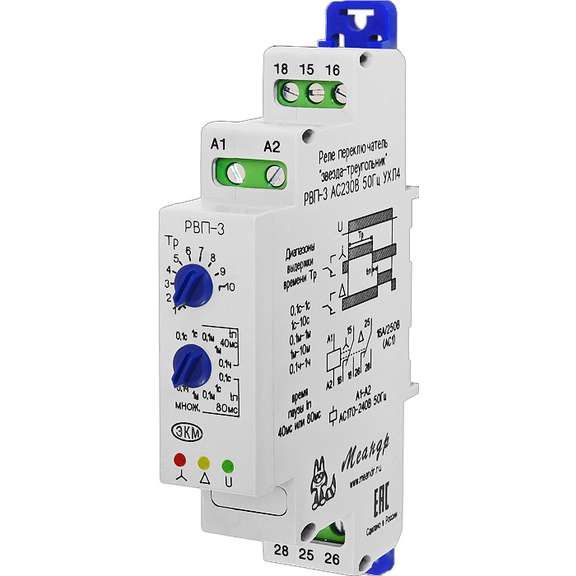

Реле времени пусковое РВП-3 АС230В и Автоматика A8302-16933631

Реле времени пусковое РВП-3 230В переменного тока от бренда Меандр (арт. a8302-16933631) предназначено для автоматического управления пуском электродвигателей с функцией переключения обмоток «звезда–треугольник». Устройство обеспечивает точную выдержку времени при включении и управляет двумя выходными контактами с задержкой, что делает его надёжным решением для промышленной автоматизации.

Назначение и область применения

Реле времени пусковое РВП-3 230В переменного тока используется для мягкого запуска трёхфазных асинхронных двигателей мощностью до нескольких киловатт. Его основная задача - снижение пусковых токов за счёт временного подключения обмоток двигателя по схеме «звезда», а затем автоматического переключения на «треугольник». Подходит для оборудования с частыми пусками: насосов, компрессоров, вентиляторов, конвейеров и станков.

Технические характеристики

• Род тока включения: переменный ток (AC)
• Номинальное напряжение питания: 207–253 В при частоте 50 Гц
• Диапазон регулируемой задержки: от 0,1 до 3600 секунд (1 минута до 1 часа)
• Выходы с задержкой: два переключающих контакта (NO/NC)
• Функция «звезда–треугольник»: встроена, активируется автоматически после выдержки времени
• Функция задержки при включении: да - устройство ждёт установленное время перед первым коммутацией
• Других типов выходов (замыкающие/размыкающие без задержки): отсутствуют

Совместимость и монтаж

Реле времени пусковое РВП-3 230В переменного тока подключается последовательно с контакторами системы «звезда–треугольник». Для работы требуется внешний источник питания 230 В AC. Клеммы для подключения управления и нагрузки расположены на лицевой панели. Монтаж осуществляется на DIN-рейку шириной 35 мм. Обязательно соблюдайте полярность фаз при подключении управляющей цепи - неверное подключение может повредить внутреннюю электронику.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного электрооборудования. Напряжение питания находится в пределах допустимых значений согласно ГОСТ Р 50030.4.1. Отсутствие сертификата IP указано - устройство рассчитано для установки внутри щита, исключающего попадание воды и пыли.

Преимущества

• Интегрированная функция «звезда–треугольник» экономит место и упрощает схему управления
• Широкий диапазон выдержки времени позволяет точно настраивать режим пуска под конкретный двигатель
• Два переключающих контакта обеспечивают гибкую реализацию алгоритма управления
• Стабильная работа при колебаниях сети в пределах +-10% от 230 В

Ограничения применения

• Не подходит для постоянного тока - работает только с сетью 230 В AC
• Отсутствуют выходы без задержки - нельзя использовать для немедленного включения нагрузки
• Не имеет защиты от перегрузки - требует внешних тепловых реле или автоматических выключателей
• Не предназначен для открытой установки - необходимо помещать в закрытый распределительный шкаф

Примеры использования

• Запуск воздушного компрессора: 3 секунды - «звезда», затем переход на «треугольник»
• Циркулярная пила: задержка 5 секунд перед включением двигателя для безопасного подвода материала
• Вентиляционная система: плавный пуск с выдержкой 10 секунд для избежания скачков давления

Практические советы

• Настройте время задержки по рекомендациям завода-изготовителя двигателя - обычно 5–15 секунд достаточно для перехода с «звезды» на «треугольник»
• Проверьте соответствие номинала контактов реле РВП-3 нагрузке контакторов - максимальный ток через контакты не более 5 А
• При использовании в условиях высокой вибрации закрепите устройство дополнительно болтами, а не только на DIN-рейке
• Не используйте реле РВП-3 230В переменного тока для управления однофазными двигателями - схема «звезда–треугольник» не применима
• При длительном хранении сохраняйте изделие в сухом месте - повышенная влажность может вызвать окисление контактов
