Реле времени RT-SBA-2 (задержка включ.) PROxima | EKF

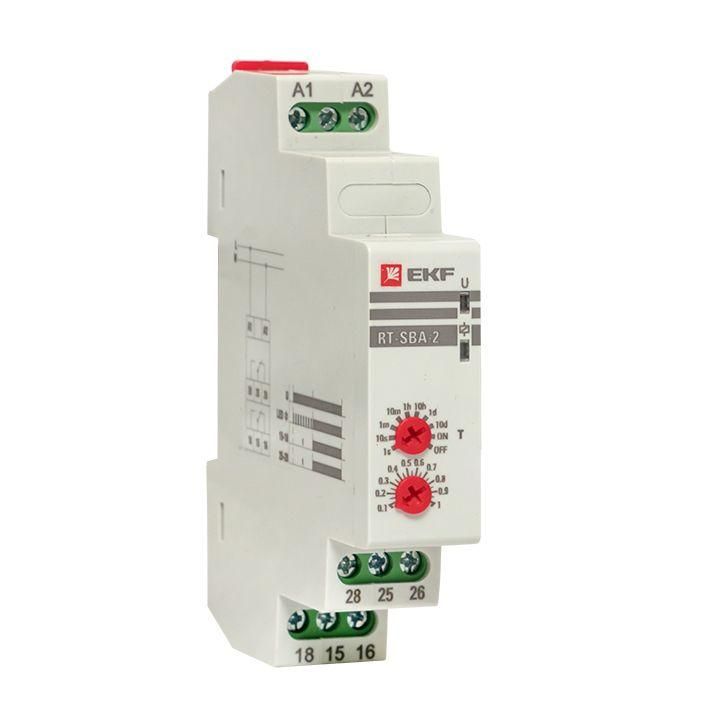

Реле времени EKF RT-SBA-2 - устройство с задержкой включения, предназначенное для точного управления включением нагрузки через заданное время. Подходит для монтажа на DIN-рейку и лицевую панель, используется в системах автоматизации промышленного и бытового оборудования.

Назначение и область применения

Реле времени EKF RT-SBA-2 обеспечивает включение нагрузки с фиксированной задержкой после подачи управляющего сигнала. Это необходимо там, где требуется избежать одновременного запуска нескольких устройств, выдержать паузу перед включением или организовать последовательную работу цепей.

• Управление вентиляцией - включение вытяжки спустя минуту после включения света
• Освещение - постепенное включение групп светильников
• Отопление - запуск насосов или нагревателей с интервалом
• Промышленные автоматы - синхронизация этапов технологического процесса

Технические характеристики

• Тип напряжения управления: AC/DC - работает от переменного и постоянного тока
• Номинальное напряжение питания (Us): 24–230 В - совместимо с большинством промышленных и бытовых сетей
• Диапазон времени: 0,1 секунды до 8 640 001 секунд (до 100 дней) - позволяет настраивать любые интервалы, от долей секунды до длительных циклов
• Номинальный ток контактов: 8 А - способно коммутировать нагрузки до 1800 Вт при 230 В AC
• Количество переключающих контактов: 2 - два независимых выхода с задержкой включения
• Тип контактов: перекидной (SPDT) - один вход, два выхода: нормально замкнутый и нормально разомкнутый
• Метод установки времени: поворотный регулятор на лицевой панели - удобная механическая настройка без программирования
• Способ монтажа: DIN-рейка + возможность крепления на лицевой панели - гибкий вариант установки

Совместимость и монтаж

Реле времени EKF RT-SBA-2 легко монтируется на стандартную DIN-рейку шириной 35 мм. Для сервисного обслуживания или внешнего доступа можно закрепить его на панели с помощью крепёжных отверстий. Управление осуществляется через два провода питания (24–230 В) и две пары контактов для подключения нагрузки. Каждый из двух выходов имеет собственный регулятор задержки - можно настроить разные интервалы для каждой цепи.

Не требует внешних источников питания - питание берётся прямо из управляющей цепи.

Безопасность и стандарты

Реле соответствует категории применения AC-15 - рассчитано на управление электромагнитными катушками мощностью более 72 Вт. Обеспечивает надёжную коммутацию индуктивных нагрузок, таких как реле, соленоиды, магнитные пускатели. Конструкция защищена от случайного воздействия окружающей среды, однако не имеет указанной степени защиты IP - не рекомендуется для открытых или влажных помещений без корпуса.

Преимущества

• Два независимых выхода с задержкой - позволяют управлять двумя различными нагрузками с разными временными интервалами
• Широкий диапазон времени - от 0,1 секунды до 100 дней - покрывает все типовые задачи автоматики
• Поддержка AC/DC - универсальность в использовании в различных системах
• Механическая настройка - не нуждается в программируемых контроллерах, проста в работе даже без специальных знаний
• Гибкий монтаж - можно использовать как в распределительном щите, так и на панелях управления

Ограничения применения

• Нет функции отключения с задержкой - только включение с задержкой; для других режимов нужны другие модели (например, RT-10)
• Отсутствие индикации состояния - невозможно определить текущее время задержки визуально
• Нет защиты от пыли и воды (IP не указана) - нельзя устанавливать вне герметичных корпусов в сырых или пыльных условиях
• Не подходит для частотных преобразователей, LED-драйверов с высокими импульсными помехами - возможны сбои при некорректной фильтрации сети

Примеры использования

• На заводе: после включения конвейера через 30 секунд включается система смазки
• В офисе: после включения света в зале через 1 минуту включаются проекторы
• В жилом доме: после включения кухонной вытяжки через 5 минут отключается вентилятор
• В теплице: через 10 минут после включения обогрева запускается система полива

Практические советы

• При выборе реле времени EKF RT-SBA-2 проверьте, что ваша нагрузка не превышает 8 А - особенно важно при работе с двигателями и электромагнитами
• Используйте предохранители на линии нагрузки - реле не имеет внутренней защиты от перегрузки
• Для долгих интервалов (более часа) убедитесь, что источник питания стабилен - скачки напряжения могут сбросить настройку
• При монтаже на лицевую панель используйте защитную рамку - чтобы исключить случайное изменение настройки
• Если вам нужна функция отключения с задержкой - выбирайте модель RT-10, а не RT-SBA-2
