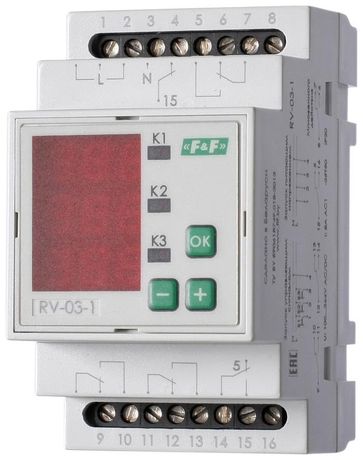

Реле времени RV-03-1 4х8А 100-264В AC/DC 4NO/NC IP20 многофункц. 3-х канал. 9 режимов работы с входами START диапазон выдержки 0с-99ч 59мин; 3мод. монтаж на DIN-рейке F&F EA02.001.027 Евроавтоматика

Реле времени программируемое RV-03-1 от Евроавтоматика - компактное устройство с тремя независимыми каналами и девятью режимами работы, предназначенное для точного управления временными циклами в системах автоматизации. Монтаж на DIN-рейку, питание от 100–264 В AC/DC и четыре переключающих контакта делают его универсальным решением для промышленной автоматики.

Назначение и область применения

Реле времени программируемое RV-03-1 управляет включением и выключением нагрузок с заданной выдержкой времени. Подходит для автоматических систем, где требуется последовательное, циклическое или запаздывающее воздействие на оборудование. Применяется в конвейерах, освещении, HVAC, насосных станциях, линиях упаковки и других устройствах, требующих точного временного контроля.

Технические характеристики

• Напряжение питания: 100–264 В AC/DC - работает как от переменного, так и от постоянного тока, без необходимости переключений.
• Коммутируемый ток: 8 А на каждый контакт - позволяет управлять нагрузками мощностью до ~1800 Вт при 230 В AC.
• Количество контактов: 4 (4NO/NC) - два нормально замкнутых и два нормально разомкнутых, все рассчитаны на 8 А.
• Диапазон выдержки времени: от 0,1 секунды до 99 часов 59 минут - гибкий выбор для любых задач, от мгновенных импульсов до длительных циклов.
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными шинами в щитах.
• Количество модулей DIN: 3 - занимает минимальное место в распределительном щите.
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не предназначено для открытой установки в условиях пыли или влаги.
• Температурный диапазон: от –25 C до +50 C - надёжная работа в типичных промышленных условиях.
• Индикация: цифровое табло - отображает текущий режим, время и состояние, упрощает настройку и диагностику.
• Подключение: винтовые зажимы - надёжное и проверенное соединение проводов.
• Климатическое исполнение: УХЛ4 - допустимо применение в помещениях с умеренным климатом и возможным повышением влажности.

Совместимость и монтаж

Реле времени программируемое RV-03-1 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Напряжение питания подаётся на клеммы L/N - устройство автономно определяет тип тока (AC/DC). Контакты K1–K3 подключаются к нагрузкам согласно выбранному режиму. Обязательно соблюдайте полярность при работе с DC-питанием. После монтажа рекомендуется проверить правильность подключения перед первым включением.

Преимущества

• Трёхканальная реализация - возможность управлять тремя различными нагрузками одновременно, каждая со своей логикой.
• Девять режимов работы - покрывают большинство сценариев автоматики: задержки включения/выключения, импульсы, циклы, последовательные включения.
• Цифровая индикация - наглядное отображение всех параметров снижает риск ошибок при настройке.
• Память по три ячейки на режим - сохраняет настройки даже после отключения питания.
• Широкий диапазон напряжения питания - исключает необходимость в стабилизаторах при колебаниях сети.
• Контакт мгновенного действия - обеспечивает быстрое реагирование на сигнал START без задержки.

Ограничения применения

• Степень защиты IP20 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты (например, в герметичном корпусе).
• Не предназначено для управления высокими индуктивными нагрузками свыше 8 А - при работе с двигателями или мощными катушками применяйте промежуточные контакторы.
• Отсутствие сетевой связи - невозможно удалённое управление или мониторинг через Ethernet/Wi-Fi.
• Настройка осуществляется кнопками на лицевой панели - требует доступа к устройству, что неудобно при закрытых щитах.

Примеры использования

• Освещение: включение света через 5 минут после открытия двери и выключение через 10 минут после закрытия (режим F4.1).
• Конвейер: последовательный запуск трёх лент с интервалом 30 секунд (режим F7.1).
• Насос: включение через 2 часа после старта системы, затем 10 минут работы, пауза 30 минут - цикл повторяется (режим F6.1).
• Обогрев: включение обогревателя при достижении температуры ниже порога, выключение с задержкой 15 минут (режим F2.1).
• Система вентиляции: мигание вентилятора с периодом 10 секунд (режим F8.1).

Практические советы

• Перед настройкой убедитесь, что питание подано - индикация не активируется без напряжения.
• При использовании режимов с импульсами (F1–F3) контролируйте длительность импульса - она должна соответствовать требованиям нагрузки.
• Для долгосрочных циклов (более 24 часов) проверьте, чтобы источник питания был стабильным - скачки могут сбросить настройки.
• При подключении нескольких реле RV-03-1 в одном щите учтите тепловую нагрузку - не располагайте их слишком близко друг к другу.
• Часто используемые программы можно зарезервировать в отдельных ячейках памяти - это ускорит восстановление при сбоях.
• Посадочный размер DIN-рейки - 35 мм; убедитесь, что рейка жестко закреплена, иначе возможна вибрация и плохой контакт.
