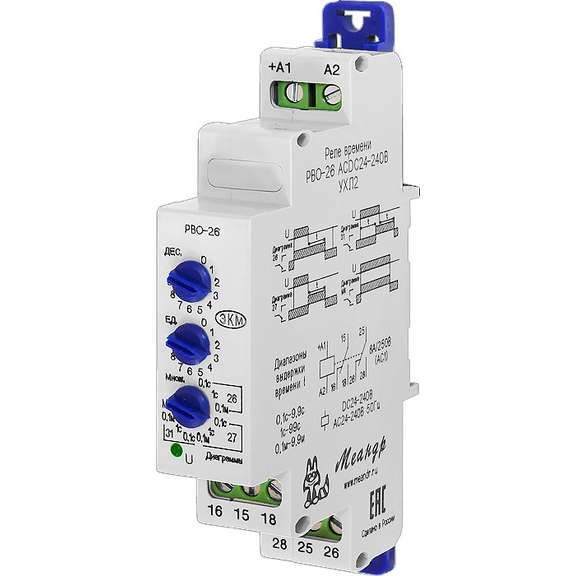

Реле времени РВО-26 ACDC24-240В УХЛ4 Меандр A8302-16930685

Реле времени РВО-26 ACDC24-240В УХЛ4 от бренда Меандр - устройство для точной автоматизации процессов с управляемой задержкой включения и отключения. Подходит для систем, где важна синхронизация работы оборудования по временным интервалам, особенно там, где питание может быть как переменным, так и постоянным током.

Назначение и область применения

Реле времени РВО-26 ACDC24-240В УХЛ4 используется для автоматического управления нагрузками с задержкой по времени. Применяется в системах автоматики: запуск двигателей, вентиляторов, освещения, конвейеров, насосов, а также в технологических линиях, требующих последовательного включения/выключения нескольких этапов.

Технические характеристики

• Питание: переменный ток (AC) 21,6–264 В / постоянный ток (DC) 21,6–264 В - работает на любом из этих типов напряжений без переключения.
• Диапазон выдержки времени: от 0,1 до 594 секунд - позволяет настраивать задержки от долей секунды до 10 минут.
• Выходы с задержкой: 2 переключающих контакта - используются для включения/отключения нагрузки после установленной паузы.
• Выходы без задержки: 2 переключающих контакта - работают сразу при срабатывании входного сигнала.
• Функции: задержка при включении, задержка при отключении, генерация импульса - все три функции доступны одновременно.
• Контакты: только переключающие (SPDT), без замыкающих или размыкающих - значит, каждый выход имеет нормально открытый и нормально закрытый контакт.
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях умеренного и холодного климата, в помещениях с контролируемой влажностью.

Совместимость и монтаж

Реле времени РВО-26 ACDC24-240В УХЛ4 монтируется на DIN-рейку 35 мм. Клеммы для подключения проводов - винтовые, рассчитаны на сечение до 2,5 мм2. Для подключения питания используйте два провода: фаза и ноль (или + и – для DC). Выходные цепи подключаются отдельно - каждому контакту соответствует своя пара клемм. Настраивается время поворотом регулятора на лицевой панели; режимы выбираются через DIP-переключатели (не указаны в спецификации - уточните в руководстве пользователя).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в промышленных установках. Исполнение УХЛ4 указывает на соответствие ГОСТ 15150. Отсутствие информации о классе защиты IP - не рекомендуется использовать во влажных или пыльных средах без дополнительной защиты корпуса.

Преимущества

• Широкий диапазон рабочего напряжения - подходит для сетей с колебаниями, в том числе в старых зданиях или на объектах с нестабильным питанием.
• Поддержка AC и DC - исключает необходимость покупки двух моделей для разных типов цепей.
• Четыре независимых выхода - позволяют реализовать сложную логику управления без внешних расширений.
• Гибкая комбинация функций - можно настроить как задержку включения, так и затухание после отключения, или генерацию импульса нужной длительности.

Ограничения применения

• Нет выходов типа “замыкающий” или “размыкающий” - нельзя применять в схемах, требующих только одного состояния контакта (например, только замыкание).
• Не предназначено для работы на высоких частотах - максимальная частота переключений не указана, но не следует использовать для быстрого импульсного управления (например, ШИМ).
• Отсутствует информация о защите от перегрузок - не стоит подключать мощные индуктивные нагрузки без дополнительных предохранителей или магнитных пускателей.
• Не герметичное исполнение - не применяйте в открытом воздухе, в сырых цехах или на улице без кожуха.

Примеры использования

• Запуск вентиляционной системы через 30 секунд после включения основного оборудования - задержка при включении на одном выходе.
• Автоматическое отключение света в помещении через 2 минуты после последнего движения - задержка при отключении.
• Подача импульса 5 секунд на клапан при активации - функция формирования импульса.
• Последовательный запуск трёх насосов: первый - сразу, второй - через 10 с, третий - через 20 с - использование двух выходов с задержкой и одного без.

Практические советы

• Проверьте совпадение напряжения сети с диапазоном 21,6–264 В - даже 18 В может вызвать отказ, а 270 В - повредить устройство.
• При использовании в цепях с индуктивными нагрузками (электромоторы, катушки) обязательно устанавливайте дугогашение (варисторы или RC-цепочки).
• Настройку времени выполняйте при отключенном питании - чтобы избежать случайного срабатывания.
• Обязательно сохраните документацию производителя - порядок установки DIP-переключателей для выбора режимов не указан в характеристиках.
• Для обслуживания - периодически проверяйте надёжность соединений на клеммах, особенно при частых включениях.
