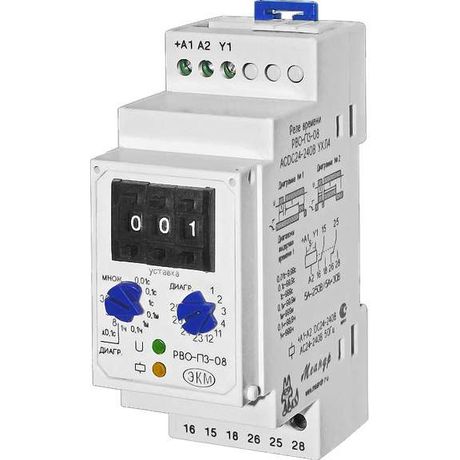

Реле времени РВО-П3-08 УХЛ4 24-240В AC/DC Меандр A8302-16930753 и Автоматика

Реле времени РВО-П3-08 УХЛ4 24-240В AC/DC Меандр - устройство для точной автоматизации процессов с задержками и импульсными сигналами, работающее как на переменном, так и на постоянном токе. Подходит для промышленных систем, где важна надёжная временная логика: станки, конвейеры, системы освещения и вентиляции.

Назначение и область применения

Реле времени РВО-П3-08 УХЛ4 24-240В AC/DC Меандр используется для управления нагрузками с заданной временной задержкой или периодическим включением/выключением. Применяется там, где требуется точный контроль времени: запуск оборудования после паузы, чередование режимов работы, мигание световых сигнализаций, последовательное включение нескольких устройств.

Технические характеристики

• Питание: 24–240 В переменного (AC) или постоянного (DC) тока - работает без переключений, совместим с большинством промышленных сетей.
• Диапазон выдержки времени: от 0,01 секунды до 41 дней - позволяет настраивать как микросекундные импульсы, так и длительные циклы.
• Выходы: два переключающих контакта с возможностью задержки - каждый можно программировать независимо.
• Функции: задержка при включении, генерация импульсов, мигание с фиксированным временем - все функции реализованы в одном устройстве.
• Управление: возможность дистанционного включения/выключения через внешний сигнал - удобно для интеграции в SCADA или PLC-системы.
• Степень защиты: УХЛ4 - рассчитано на работу в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью.

Совместимость и монтаж

Реле времени РВО-П3-08 УХЛ4 24-240В AC/DC Меандр монтируется на DIN-рейку 35 мм. Клеммы для подключения питания и нагрузки доступны с лицевой стороны - удобно для обслуживания. Напряжение управления (24–240 В AC/DC) не требует отдельного источника питания - подключается прямо в цепь управления. Выходные контакты - механические, коммутируют активную нагрузку до 10 А (при 250 В AC). Для подключения дистанционного управления используйте входные клеммы, указанные в документации производителя.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Сертифицировано по нормам для электрооборудования класса UHL4. Не содержит опасных компонентов, не требует специальных мер защиты при монтаже. Работает в пределах температур от -25C до +55C - безопасно в типичных производственных условиях.

Преимущества

• Широкий диапазон напряжения питания - не нуждается в стабилизаторе даже при колебаниях сети.
• Две независимые выходные группы - позволяют управлять двумя разными цепями с разными алгоритмами.
• Поддержка мигания с фиксированным интервалом - идеально для аварийных сигналов и индикаций.
• Импульсный режим - обеспечивает кратковременные включения без необходимости постоянного замыкания цепи.
• Гибкая программируемость - один прибор заменяет несколько реле задержки и мигания.

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита.
• Не рекомендуется для частого включения/выключения свыше 1000 операций в час - износ контактов возрастает.
• Задержка не является высокоточным измерителем времени - допуск +-1% от установленного значения; не подходит для научных или медицинских задач.
• Не имеет цифрового интерфейса - настройка осуществляется поворотными переключателями, без отображения значений.

Примеры использования

• Включение вентилятора через 30 секунд после старта станка - задержка при включении.
• Мигание сигнальной лампы каждые 2 секунды в течение 1 минуты - функция мигания с фиксированным временем.
• Поочерёдное включение двух насосов с интервалом 5 минут - использование обоих выходов с задержкой.
• Автоматическое отключение освещения в цеху через 10 минут после окончания смены - дистанционный триггер по сигналу от PLC.

Практические советы

• При установке убедитесь, что питание соответствует заявленному диапазону 24–240 В - превышение может повредить внутреннюю схему.
• Для долгой службы контактов не подключайте мощные индуктивные нагрузки (например, большие катушки или двигатели) без дополнительного демпферного контура.
• Настройку времени проводите при отключенном питании - изменения в реальном времени могут вызвать некорректную работу.
• Проверьте посадочные размеры перед монтажом - стандартная DIN-рейка 35 мм, но проверьте глубину корпуса в шкафу.
• Если нужна более точная задержка - используйте РВО-П3-08 УХЛ4 24-240В AC/DC Меандр в связке с внешним таймером или контроллером.
