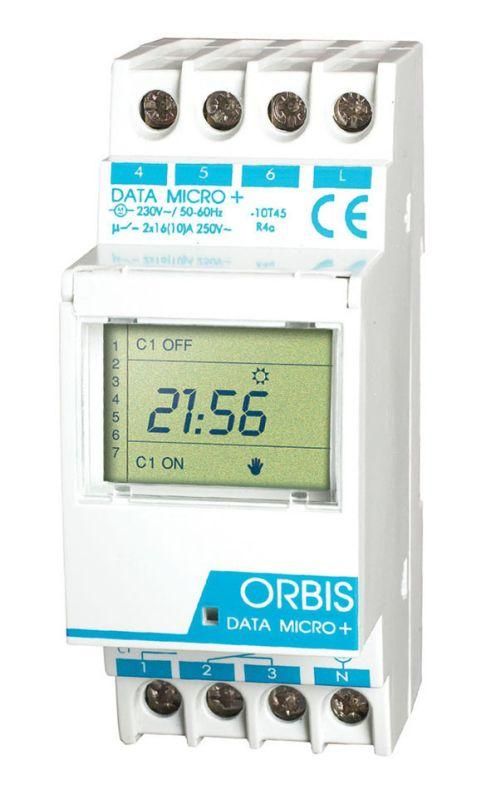

Таймер цифровой DATA MICRO-2+ - OB171912N ORBIS

Цифровое реле времени DATA MICRO 2+ от Orbis (артикул OB171912N) - устройство управления с двумя независимыми каналами для автоматизации работы оборудования по заданному расписанию. Подходит для задач, где важна точность временных интервалов и удобное программирование через графическое меню.

Назначение и область применения

Реле времени DATA MICRO 2+ позволяет включать и выключать нагрузки по заранее заданному расписанию - суточному или недельному. Каждый из двух каналов работает автономно, что делает устройство универсальным для управления несколькими приборами. Применяется в системах освещения, вентиляции, насосов, конвейеров, тепловых завес, бытовой и промышленной автоматики.

Технические характеристики

• Питание: 230 В переменного тока, 50–60 Гц
• Выходные контакты: два перекидных (SPDT), рассчитаны на коммутацию активной нагрузки
• Объем памяти: 32 программы (ячейки)
• Тип программирования: импульсы от 1 до 59 секунд - для быстрого задания длительности циклов
• Автопереход на летнее/зимнее время - встроенная функция без ручной настройки
• Интерфейс: управление через меню с иконками, без сложных команд

Совместимость и монтаж

Устройство предназначено для установки на DIN-рейку 35 мм. Подключение проводов осуществляется к клеммам на передней панели. Для каждого канала доступны три клеммы: L (фаза входа), N (нулевой провод), и выходы COM/NO/NC для подключения нагрузки. Убедитесь, что суммарная мощность подключённых нагрузок не превышает допустимую для перекидных контактов - рекомендовано использовать для нагрузок до 10 А при напряжении 230 В.

Безопасность и стандарты

Реле соответствует требованиям безопасности для электрооборудования, предназначенного для внутреннего монтажа. Сертифицировано для работы в условиях нормальной температуры окружающей среды. Не имеет защиты от внешних воздействий - не предназначен для открытого монтажа или помещений с высокой влажностью без корпуса IP44 и выше.

Преимущества

• Два независимых канала - можно управлять двумя разными устройствами по разным графикам
• Графический интерфейс с иконками - легко настраивать даже без опыта
• 32 ячейки памяти - хватает для сложных недельных сценариев
• Функция автоперевода времени - исключает необходимость ежегодной ручной корректировки
• Программирование импульсами - позволяет быстро задавать короткие циклы (например, включение на 15 секунд каждые 2 минуты)

Ограничения применения

• Не поддерживает работу с реактивной нагрузкой (электродвигатели, люминесцентные светильники с дросселями) без дополнительных защитных элементов
• Максимальный ток контакта - 10 А; при больших нагрузках требуется использование магнитного пускателя
• Не защищено от пыли и воды - требует установки внутри щита или в закрытой коробке
• Нет возможности удалённого управления или связи с сетью - полностью автономное устройство

Примеры использования

• Освещение в офисе: первый канал включает свет с 8:00 до 18:00, второй - подсветку зон отдыха с 17:00 до 22:00
• Вентиляция в бассейне: один канал запускает вентилятор на 15 минут каждый час, другой - включает нагреватель воздуха по расписанию
• Конвейер на производстве: канал 1 - включение линии по будним дням с 7:00 до 19:00, канал 2 - периодическая продувка фильтров каждые 2 часа

Практические советы

• Перед первым использованием сбросьте все программы и начните с создания базового расписания - проще отладить одно изменение, чем исправлять многочисленные конфликты
• При подключении двигателей используйте дополнительный магнитный пускатель - контакты реле не рассчитаны на пусковые токи
• Проверяйте полярность питания: неверное подключение L/N может повредить внутреннюю электронику
• Для частого изменения расписания сохраняйте текущую программу в виде шаблона - данные не теряются при отключении питания
• Артикул OB171912N совместим с другими моделями серии DATA MICRO - замена возможна без переделки монтажа, если форм-фактор и питание совпадают
