Реле времени цифровое недельное, программируется ПК (012.00), монтаж на рейку 35мм, 1СO 16A, питание 230В АC, ширина 17.8мм, степень защиты IP20 - 12.71.8.230.0000 FINDER 127182300000

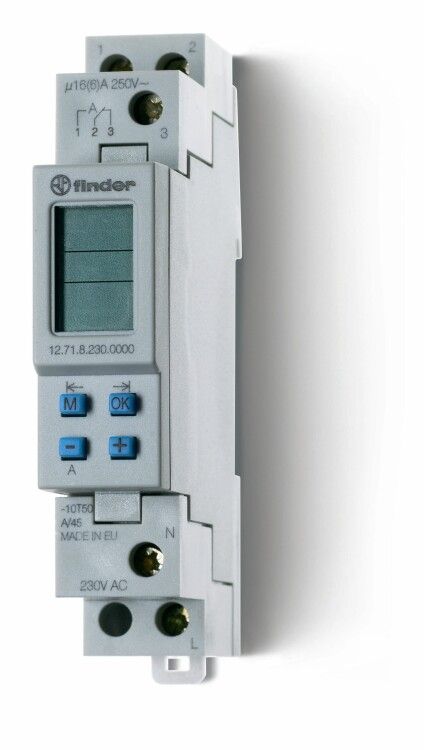

Цифровое реле времени Finder 12.71.8.230.0000 — устройство для автоматического управления нагрузками с точным программированием расписания на неделю. Подходит для установки на DIN-рейку 35 мм и применяется там, где требуется надёжная временная логика: освещение, вентиляция, оборудование с циклическими режимами работы.

Назначение и область применения

Реле времени Finder 12.71.8.230.0000 позволяет управлять одним коммутирующим контактом по заранее заданному графику на семь дней. Устройство подходит для задач, требующих точного чередования включения и отключения: включение света по расписанию, запуск насосов, управление нагревательными элементами, работа конвейеров в определённые часы. Программирование через ПК даёт гибкость в настройке сложных циклов, которые невозможно реализовать механическими аналогами.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток: до 16 А
• Количество переключающих контактов: 1 (формат CO — однополюсный переключаемый)
• Диапазон выдержек времени: от 1 минуты до 7 дней
• Функции: задержка при включении, задержка при отключении, формирование импульсов, мигание (с паузой или с импульса)
• Выходы с задержкой: 2 (внутренние, используются для логики, не доступны для внешнего подключения)
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C, допустима повышенная влажность
• Габариты: 17,8 мм в ширину
• Способ монтажа: на DIN-рейку 35 мм
• Нормативы: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Реле времени Finder 12.71.8.230.0000 совместимо со всеми стандартными DIN-рейками 35 мм, используемыми в щитах управления. Для подключения используется клеммник с зажимами под провода до 2,5 мм². Монтаж прост: защёлкивают устройство на рейку, подводят фазу и ноль на вход, нагрузку — на выходной контакт. Обязательно соблюдать полярность при подключении питания — устройство рассчитано только на переменный ток 230 В.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 60669-1 и EN 60669-2-1, что гарантирует безопасную коммутацию бытовых и промышленных нагрузок. Класс защиты IP20 исключает риск поражения током при случайном прикосновении к клеммам, но не защищает от попадания влаги или пыли — не предназначено для открытых помещений или сырых сред.

Преимущества

• Программирование через ПК позволяет создавать сложные недельные расписания без ручного ввода на устройстве
• Поддерживает три типа циклических функций: задержка вкл./выкл., импульсы, мигание — достаточно одного устройства вместо нескольких
• Широкий диапазон выдержек — от минут до дней — покрывает большинство промышленных и бытовых задач
• Узкий профиль (17,8 мм) экономит место в шкафу, особенно при компактной сборке
• Надёжная конструкция от Finder — проверенные материалы и долгий срок службы даже при постоянных циклах

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или на улице из-за степени защиты IP20
• Только один физический выходной контакт — нельзя напрямую управлять двумя независимыми нагрузками
• Требуется компьютер и специальное ПО для первичной настройки; без него можно использовать только базовые функции через кнопки на лицевой панели
• Не подходит для нагрузок выше 16 А — для более мощных устройств нужна промежуточная катушка или контактор
• Чувствителен к скачкам напряжения — рекомендуется использование стабилизатора или фильтра в сетях с нестабильным питанием

Примеры использования

• Освещение в офисе: включение в 7:00, выключение в 19:00 с понедельника по пятницу, отключено в выходные
• Вентиляционная система: запуск каждые 2 часа на 10 минут в течение рабочего дня
• Обогрев теплицы: включение с 22:00 до 6:00, с учётом сезонных изменений через еженедельные профили
• Автоматическая подача воды: импульсный режим — 5 секунд каждые 30 минут для капельного полива
• Система сигнализации: мигание лампы при тревоге с интервалом 1 секунда

Практические советы

• Перед первым использованием обязательно подключите реле времени Finder 12.71.8.230.0000 к ПК и загрузите заводские настройки — так вы получите доступ ко всем функциям
• При установке в шкафу оставьте минимум 10 мм свободного пространства вокруг для теплоотвода
• Проверяйте посадочный диаметр клемм — они рассчитаны на провода 0,2–2,5 мм²; слишком толстые жилы могут повредить зажим
• Для длительных циклов (более 1 дня) сохраняйте резервную копию программы — потеря питания не сотрёт настройки благодаря внутренней батарее
• Если вам нужны два независимых выхода — выбирайте модель с двумя контактами, а не параллельно включайте этот экземпляр
