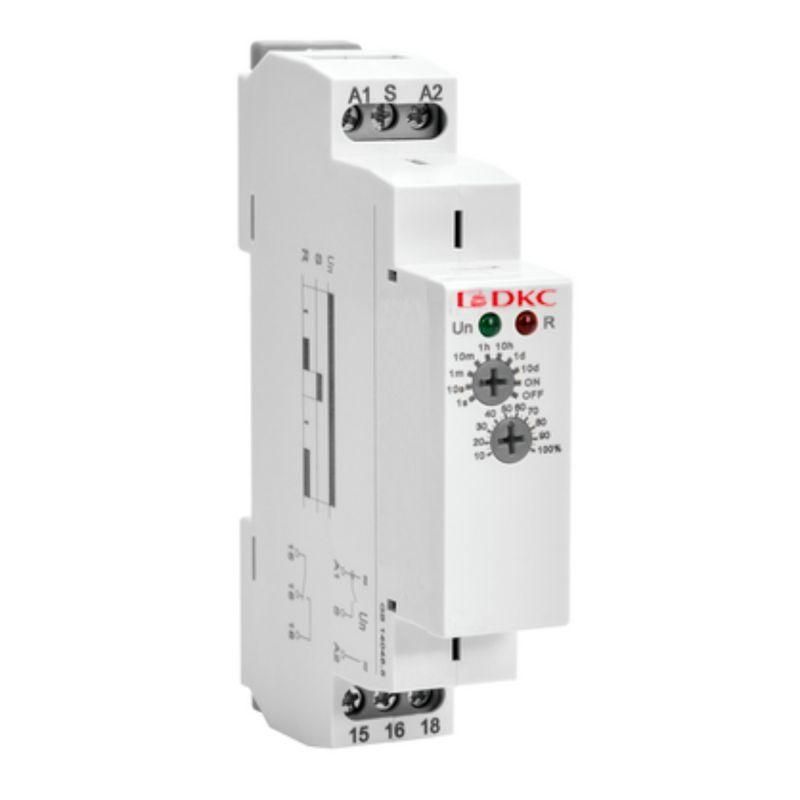

Реле времени, задержка включения, конфигурация контакта 1CO, AС/DC 12-240В | DRM-TA-1-240 DKC ДКС

Реле времени DKC DRM-TA-1-240 обеспечивает точную задержку включения нагрузки при питании от переменного или постоянного тока 12–240 В. Устройство подходит для автоматизации процессов, где важно контролировать момент включения - например, запуск двигателей, освещения или нагревательных элементов.

Назначение и область применения

Реле времени DKC DRM-TA-1-240 используется там, где требуется включение устройства через заданный интервал после подачи питания. Например, чтобы двигатель запустился спустя 30 секунд после включения сети, или свет включился через 5 минут после срабатывания датчика. Подходит для систем автоматизации, промышленного оборудования, систем вентиляции, насосов и освещения.

Технические характеристики

• Диапазон регулируемой задержки: от 0,1 до 8 640 000 секунд (до 100 дней)
• Номинальное напряжение питания: AC/DC 12–240 В - работает как от бытовой сети 220 В, так и от низковольтных цепей 24 В
• Максимальный коммутируемый ток: 16 А при напряжении до 250 В AC / 30 В DC
• Выходной контакт: один перекидной (1CO) - замыкает одну цепь, размыкает другую одновременно
• Тип подключения: винтовые зажимы для проводов сечением до 2,5 мм2
• Габариты и крепление: стандартная ширина 22,5 мм, монтируется на DIN-рейку

Совместимость и монтаж

DKC DRM-TA-1-240 совместим с любыми устройствами, требующими задержки включения. Монтаж возможен тремя способами:

• На стандартную DIN-рейку типа TS35 - основной способ в щитах
• На лицевую панель - через фиксирующие защелки с передней стороны
• С помощью кронштейнов - для установки вне щита, например, на корпусе станка

При подключении учитывайте полярность только при использовании постоянного тока - при переменном токе она не важна.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Напряжение питания 12–240 В позволяет использовать его в широком диапазоне систем без необходимости дополнительных преобразователей. Контакты рассчитаны на коммутацию активной нагрузки - не рекомендовано управление высокочастотными или емкостными нагрузками без дополнительной защиты.

Преимущества

• Широкий диапазон рабочего напряжения - одно устройство заменяет несколько моделей для разных сетей
• Долгий временной диапазон - от долей секунды до нескольких дней, что покрывает большинство задач автоматизации
• Перекидной контакт (1CO) - позволяет управлять двумя цепями одновременно: одной включить, другой отключить
• Гибкая система крепления - можно установить в щите, на стене или на оборудовании без дополнительных адаптеров

Ограничения применения

• Не предназначен для работы с индуктивными нагрузками свыше 16 А - при больших токах катушек или двигателей нужен дополнительный магнитный пускатель
• Не имеет функции задержки отключения - только задержка включения
• Не защищено от внешних воздействий (IP-класс не указан) - устанавливается только внутри закрытых щитов или помещений
• Не подходит для частотных преобразователей или импульсных нагрузок - может давать ложные срабатывания

Примеры использования

• Запуск вентилятора через 1 минуту после включения кондиционера
• Постепенный запуск линии конвейера - каждый участок включается с интервалом 10 секунд
• Освещение в цеху включается через 30 секунд после срабатывания датчика движения
• Нагревательный элемент начинает работать только после того, как насос успел заполнить трубопровод жидкостью

Практические советы

• При выборе времени задержки учтите, что минимальный шаг регулировки - 0,1 секунды; для длительных интервалов используйте часы или дни вместо секунд
• При работе с переменным током выше 230 В проверьте соответствие изоляции проводов - максимальное напряжение контактов не указано, но безопаснее не превышать 250 В
• Избегайте установки рядом с источниками сильных помех (частотники, сварочные аппараты) - может вызвать сбои в работе таймера
• При первом запуске - проверьте работу на малом токе (например, лампа 40 Вт), прежде чем подключать мощную нагрузку
• Артикул DKC DRM-TA-1-240 - единственный представитель этой модели в серии “Реле контроля”; аналоги других брендов могут иметь другие типы контактов или меньший диапазон времени
