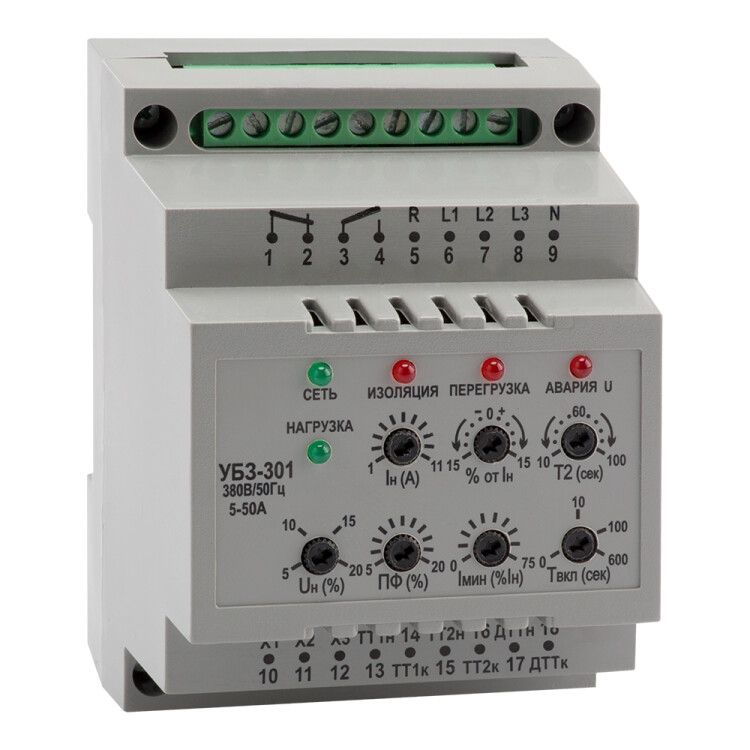

Универсальный блок защиты двигателя OptiDin УБЗ-301-5-50-УХЛ4 | 139505 КЭАЗ

Универсальный блок защиты двигателя УБЗ-301-5-50-УХЛ4/УХЛ3.1 от КЭАЗ предназначен для защиты трёхфазных электродвигателей от перегрузок, перекоса фаз и других аварийных режимов. Модульная конструкция позволяет устанавливать его на DIN-рейку в распределительных щитах, обеспечивая надёжную работу в условиях промышленного оборудования. Артикул 139505 соответствует серии OptiDin.

Назначение и область применения

Универсальный блок защиты двигателя УБЗ-301-5-50-УХЛ4/УХЛ3.1 защищает электродвигатели от повреждений из-за:

• перегрузки по току;
• недостаточного или избыточного напряжения;
• перекоса фаз;
• потери одной из фаз.

Подходит для установки в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с трёхфазными двигателями до 5 А. Применяется в промышленных щитах, на заводах, в цехах и на объектах с жесткими условиями эксплуатации.

Технические характеристики

• Номинальное напряжение управления: 380 В переменного тока (AC) - совместим с сетями 380 В, используемыми в промышленности.
• Номинальный ток: 5 А - максимальный рабочий ток, при котором устройство сохраняет точность защиты.
• Количество модулей DIN: 1 - занимает один стандартный модуль шириной 17,5 мм, что удобно для плотной компоновки шкафа.
• Способ монтажа: на DIN-рейку - не требует дополнительных креплений, легко заменяется.
• Тип подключения: винтовые зажимы - обеспечивают надёжный контакт, подходят для медных проводов сечением до 2,5 мм2.
• Степень защиты IP40: предохраняет от доступа твёрдых частиц размером более 1 мм, но не защищена от воды - не предназначена для открытых площадок.
• Климатическое исполнение: УХЛ4 / УХЛ3.1 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылённости в закрытых помещениях.
• Количество контактов: 2 - два выходных контакта для сигнализации состояния (например, “отключение” или “норма”), без переключающих функций.
• Нормативный документ: ТУ 3425-001-71386598-2005 - сертифицировано по техническим условиям КЭАЗ.

Совместимость и монтаж

Универсальный блок защиты двигателя УБЗ-301-5-50-УХЛ4/УХЛ3.1 совместим со всеми типами DIN-реек типа TS35. Подключается последовательно в цепь питания двигателя через три входные клеммы (L1, L2, L3) и три выходные (T1, T2, T3). Выходные контакты (NO/NC) используются для подключения световой сигнализации, реле контроля или PLC. Для правильной работы необходимо соблюдать полярность подключения фаз - не допускается перепутывать L и T. Напряжение управления 380 В должно совпадать с питанием самого двигателя.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3425-001-71386598-2005 и прошло внутренние испытания КЭАЗ на соответствие нормам безопасности для промышленного оборудования. Не имеет сертификата CE, так как не является импортным аналогом. Не рекомендуется использовать в взрывоопасных средах - степень защиты IP40 недостаточна для таких условий.

Преимущества

• Модульная форма - экономит место в щите, легко комбинируется с автоматическими выключателями и контакторами.
• Высокая точность срабатывания - защита активируется при реальных отклонениях тока, без ложных срабатываний.
• Не требует внешнего питания - работает от сети двигателя, что снижает сложность системы.
• Удобная индикация - наличие двух контактов позволяет организовать визуальную или дистанционную сигнализацию отказа.
• Устойчивость к колебаниям температуры - исполнение УХЛ4 делает его пригодным для холодных цехов и неотапливаемых помещений.

Ограничения применения

• Не защищён от брызг и влаги - нельзя устанавливать вне щита или в сырых местах без дополнительной защиты.
• Максимальный ток 5 А - не подходит для двигателей мощностью выше ~2,2 кВт при 380 В.
• Отсутствуют регулируемые пороги защиты - значения срабатывания заданы производителем и не изменяются пользователем.
• Не имеет тепловой саморегулировки - после срабатывания требуется ручное восстановление.
• Не поддерживает интерфейсы связи (Modbus, IO-Link) - используется только как самостоятельное защитное устройство.

Примеры использования

• Защита насоса в системе водоснабжения с двигателем 1,5 кВт, 380 В, током около 4 А.
• Контроль работы вентилятора на производстве, где возможны перекосы фаз из-за несимметричной нагрузки.
• Автоматизация конвейера в пищевой промышленности - блок установлен внутри щита рядом с контактором и автоматическим выключателем.
• Обеспечение безопасной работы компрессора в мастерской - сигнал от контактов УБЗ-301 выводится на пульт оператора.

Практические советы

• Перед установкой проверьте ток двигателя - он должен быть ниже 5 А. Если двигатель потребляет больше - выбирайте модель с большим номиналом.
• При подключении кабелей затягивайте винты усилием 0,5–0,7 Нм - слишком сильное давление повредит пластиковые клеммы.
• Если в щите много устройств, расположите УБЗ-301 рядом с контактором - это уменьшает длину силовых проводов и снижает помехи.
• Для диагностики используйте тестовый кнопочный механизм (если есть) или проверьте состояние контактов мультиметром при отключенном питании.
• При частых срабатываниях - проверьте баланс фаз, целостность кабелей и нагрев двигателя; возможно, проблема не в блоке, а в самом оборудовании.
