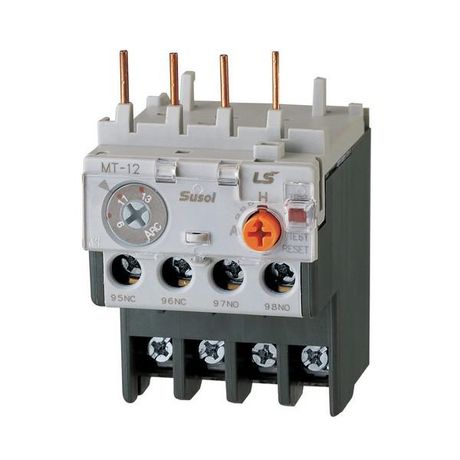

Реле защиты от перегрузки Metasol MT-12 11А 9~13 3K SCREW LS Electric 1323001300 LSIS

Реле защиты от перегрузки 11А 9~13 3K SCREW от LS Electric - устройство для автоматической защиты электродвигателей и силовых цепей от перегрузок, обрыва фазы и длительного пуска. Артикул 1323001300 рассчитан на ток до 11 А и устанавливается на монтажную плату с винтовым подключением.

Назначение и область применения

Реле защиты от перегрузки 11А 9~13 3K SCREW защищает оборудование от повреждений из-за превышения допустимого тока. Подходит для защиты трёхфазных электродвигателей в системах управления, станках, насосах, компрессорах и конвейерах. Также предотвращает последствия обрыва одной из фаз, длительного времени запуска или заклинивания ротора.

Технические характеристики

• Номинальный ток: 11 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания;
• Напряжение: до 690 В - совместимо с сетями среднего напряжения, включая промышленные системы 400–690 В;
• Количество полюсов: 3 - контролирует все три фазы одновременно;
• Тип подключения: винтовые зажимы - надёжное соединение без пайки, удобно для многократного обслуживания;
• Способ монтажа: на монтажную плату - устанавливается в щитах с печатными платами, требует крепления болтами или шасси;
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги;
• Исполнение: нереверсивное - работает только в одном направлении, не поддерживает управление реверсом двигателя;
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации срабатывания или отключения нагрузки;
• Тип расцепителя: биметаллический - реагирует на нагрев проводника при перегрузке, обеспечивает тепловую задержку перед отключением.

Совместимость и монтаж

Реле 1323001300 совместимо с контактными аппаратами и пускателями LS Electric серии LC1D, LAD, а также аналогичными изделиями других производителей с соответствующими габаритами. Для установки требуется свободное место на плате с посадочными отверстиями под крепёж. Убедитесь, что температура окружающей среды находится в пределах –5…+40 C. Не используйте в условиях постоянной вибрации выше 0,5g - возможны ложные срабатывания.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC/EN 60947-4-1 и ГОСТ Р 50030.4.2. Применяется в соответствии с правилами безопасности для электроустановок до 1000 В. Контакты рассчитаны на коммутацию нагрузки до 10 A AC-15, что позволяет использовать их для управления слаботочными цепями сигнализации.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому элементу - минимизирован риск ложных отключений;
• Чёткая визуальная индикация срабатывания через выступающий флажок - легко определить причину отключения без тестера;
• Устойчивость к кратковременным перегрузкам - не сработает при пусковых токах двигателей, если они в рамках нормы;
• Простота замены - можно заменить без демонтажа всей группы оборудования, если используется модульная система.

Ограничения применения

• Не предназначен для работы в помещениях с высокой влажностью, пылью или агрессивной средой - степень защиты IP20 недостаточна;
• Не подходит для защиты однофазных нагрузок - только трёхфазные цепи;
• Не имеет регулировки порога срабатывания - ток срабатывания жёстко установлен на 11 А;
• Требует внешней защиты от короткого замыкания - не является автоматическим выключателем, только термическое реле.

Примеры использования

• Защита трехфазного насоса в системе водоснабжения;
• Обеспечение безопасной работы вентилятора на конвейере в пищевой промышленности;
• Автоматическое отключение компрессора при заклинивании вала;
• Подключение в панель управления станком с ЧПУ для предотвращения выхода двигателя из строя при перегрузке.

Практические советы

• Перед установкой проверьте соответствие тока двигателя значению 11 А - при более высоких значениях выбирайте другое реле;
• При использовании в щите с несколькими реле соблюдайте минимальный зазор между корпусами - обеспечьте естественную вентиляцию;
• После срабатывания реле необходимо вручную вернуть рычаг в исходное положение - автоповтор не предусмотрен;
• Для диагностики отключённого устройства используйте НЗ контакт - он размыкается при срабатывании, что можно отслеживать через PLC или индикатор;
• Не затягивайте винты слишком сильно - это может повредить пластиковую оболочку или деформировать контактные площадки.
