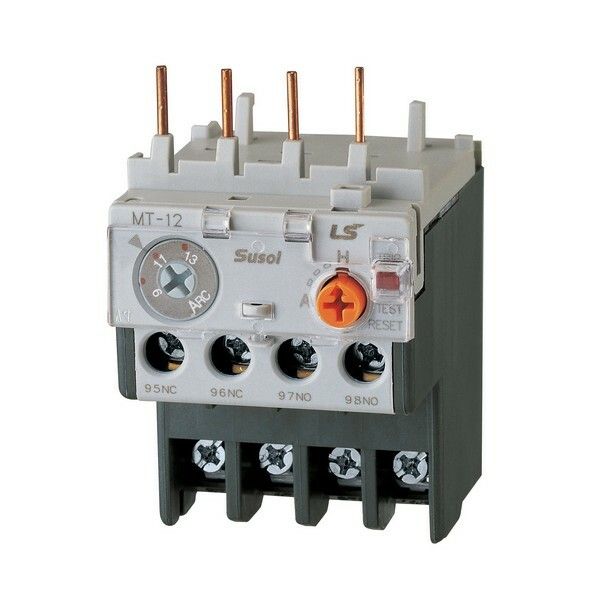

Реле защиты от перегрузки Metasol MT-12/3H 0.82А 0.63~1А SCREW LS Electric 1319000500 LSIS

Реле защиты от перегрузки 0.63~1A 0.82A от LS Electric (артикул 1319000500) - это компактное устройство для автоматической защиты электродвигателей и цепей переменного тока от перегрузок, обрыва фазы и других аварийных режимов. Устройство рассчитано на работу в условиях монтажа на печатную плату и подходит для систем управления маломощными приводами.

Назначение и область применения

Реле защиты от перегрузки 0.63~1A 0.82A предназначено для защиты электродвигателей и силовых цепей переменного тока от:

• длительных перегрузок по току;
• обрыва одной из фаз;
• заклинивания ротора;
• продолжительного времени пуска двигателя.

Устройство применяется в системах автоматизации, где используются маломощные электромоторы - например, в насосах, вентиляторах, конвейерах, станках с ЧПУ и другом оборудовании с ограниченным потреблением тока до 1 А.

Технические характеристики

• Номинальный ток: 0,63–1 А - регулируемый диапазон срабатывания, позволяет точно адаптировать защиту под конкретный двигатель.
• Напряжение: до 690 В - совместимо с сетями промышленного переменного тока, включая 380/400 В и 660 В.
• Число полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Количество контактов: 1 пара (нормально замкнутый или нормально разомкнутый - зависит от модели).
• Тип расцепителя: биметаллический - реагирует на нагрев проводника при превышении тока, что исключает необходимость внешнего питания.
• Исполнение: нереверсивное - работает только в одном направлении тока, не предназначен для реверсивных схем.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и влаги; требует установки внутри корпуса.
• Способ монтажа: на печатную плату - устанавливается через отверстия в PCB, не требует DIN-рейки.
• Тип присоединения: винтовые зажимы - надёжное механическое соединение с проводниками сечением до 1,5 мм2.

Совместимость и монтаж

Реле защиты от перегрузки 0.63~1A 0.82A (артикул 1319000500) монтируется непосредственно на печатную плату контроллера или устройства управления. Для правильной установки важно:

• соответствие посадочных отверстий и шага выводов (не указано, проверить по чертежу производителя);
• использование проводов сечением до 1,5 мм2 для винтовых зажимов;
• обеспечение достаточного теплового зазора вокруг реле - не допускать плотного прилегания к теплоёмким элементам;
• подключение фазных проводов к входным и выходным клеммам согласно схеме, чтобы сохранить защиту всех трёх фаз.

Не рекомендуется использовать в схемах с частотным преобразователем - биметаллический расцепитель не корректно реагирует на высокочастотные помехи.

Безопасность и стандарты

Реле соответствует требованиям международных стандартов IEC 60947-4-1 и ГОСТ Р 50030.4.1 для аппаратов низковольтного распределения. Биметаллическая система срабатывания не требует внешнего источника питания, что повышает отказоустойчивость в случае сбоя сети.

Преимущества

• Автономная работа - не нуждается в питании, работает за счёт теплового эффекта тока.
• Высокая точность срабатывания в заданном диапазоне 0,63–1 А благодаря настраиваемому биметаллическому элементу.
• Компактный форм-фактор - идеален для плотной компоновки на плате.
• Надёжное винтовое соединение - минимизирует риск ослабления контакта при вибрациях.
• Защита от обрыва фазы - предотвращает перегрев двигателя при работе на двух фазах.

Ограничения применения

• Не подходит для постоянного тока - только для переменного тока.
• IP20 не обеспечивает защиту от пыли и влаги - требуется герметичный корпус или установка в помещении.
• Не используется в схемах с частотными преобразователями - некорректная реакция на гармоники.
• Нельзя применять в реверсивных цепях - исполнение нереверсивное.
• Запрещена установка рядом с источниками сильного тепла - возможны ложные срабатывания.

Примеры использования

• Защита маломощного насоса в системе водоснабжения (ток 0,8 A).
• Контроль работы вентилятора охлаждения в шкафу управления.
• Обеспечение безопасности привода конвейера с двигателем 0,75 кВт.
• Функциональный модуль в панели управления станком с ЧПУ.

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя - он должен попадать в диапазон 0,63–1 А. При токе выше 1 А выбирайте другую модель.
• Настройка порога срабатывания осуществляется путём замены реле - данный экземпляр имеет фиксированный порог 0,82 А (указан в названии), не подлежит регулировке пользователем.
• При использовании нескольких таких реле на одной плате соблюдайте минимальный интервал между ними - не менее 10 мм - для равномерного теплоотвода.
• Проверяйте целостность контактных групп после каждого срабатывания - биметаллические элементы имеют ограниченный срок службы при частых отключениях.
• Артикул 1319000500 - часть серии МТ от LS Electric / LSIS. При замене используйте именно этот артикул - аналоги могут отличаться по габаритам и характеристикам.
