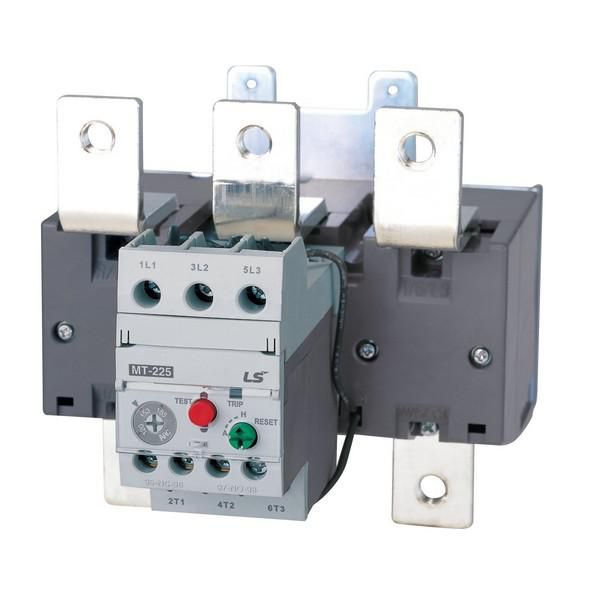

Реле защиты от перегрузки Metasol MT-225 153А 120~185 3K SCREW LS Electric 1377001400 LSIS

Реле защиты от перегрузки 153А 120~185В 3К с винтовым креплением от LS Electric - устройство для автоматического отключения электродвигателя при опасных перегрузках, обрыве фазы или затяжном пуске. Артикул 1377001400 рассчитан на работу в промышленных системах с напряжением до 690 В и током до 153 А.

Назначение и область применения

Реле защиты от перегрузки 153А 120~185В 3К с винтовым креплением защищает электродвигатели и силовые цепи переменного тока от повреждений из-за:

• перегрузки по току;
• обрыва одной из фаз;
• заклинивания ротора;
• продолжительного времени пуска.

Устройство применяется в системах управления насосами, компрессорами, конвейерами, вентиляторами и другим оборудованием с асинхронными двигателями. Подходит для установки в щитах автоматизации и панелях управления.

Технические характеристики

• Номинальный ток: 153 А - максимальный рабочий ток, при котором реле сохраняет работоспособность без срабатывания.
• Напряжение: до 690 В - допустимый предел для сети переменного тока.
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Тип расцепителя: биметаллический - реагирует на нагрев проводника при превышении тока, что делает реакцию инерционной и подходящей для двигателей с высокими пусковыми токами.
• Тип подключения: винтовые зажимы - надёжное соединение с медными шинами или кабелями, требует периодической проверки момента затяжки.
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную основу внутри распределительного щита.
• Степень защиты IP20: защищено от доступа пальцев и предметов более 12 мм, но не от пыли и влаги - требуется установка в закрытых корпусах.
• Контакты: 1 нормально открытый (НО) и 1 нормально замкнутый (НЗ) - используются для сигнализации срабатывания и управления внешними цепями (например, отключить пускатель или включить аварийную световую сигнализацию).
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя; предназначен только для однонаправленной работы.

Совместимость и монтаж

Реле защиты от перегрузки 153А 120~185В 3К с винтовым креплением совместимо с контактными пускателями LS Electric серии LC1D и аналогичными устройствами других производителей, имеющими соответствующие габариты. Для монтажа используется стандартная DIN-рейка 35 мм. Кабельные жилы должны иметь сечение, соответствующее току 153 А - рекомендуется использовать многожильные медные провода с опрессовкой наконечниками. После установки необходимо проверить плотность затяжки винтов - слабый контакт вызывает перегрев и ложные срабатывания.

Безопасность и стандарты

Реле соответствует требованиям международных стандартов IEC/EN 60947-4-1 и IEC/EN 60947-5-1 для аппаратов управления и коммутационных устройств. Устройство имеет сертификацию CE и выполнено в соответствии с директивами безопасности ЕС. Биметаллическая система расцепления исключает риск возгорания при нормальных условиях эксплуатации.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому элементу - адаптирована под характерные нагрузки электродвигателей.
• Устойчивость к кратковременным пусковым токам - не сработает при запуске двигателя, даже если он длится до 10–15 секунд.
• Простота диагностики - наличие индикатора срабатывания позволяет быстро выявить причину отключения.
• Гибкость в использовании контактов - НО и НЗ позволяют интегрировать реле в системы контроля и автоматики без дополнительных модулей.

Ограничения применения

• Не подходит для защиты цепей постоянного тока - работает только с переменным током.
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать в сырых, пыльных или наружных условиях без дополнительного кожуха.
• Не регулируется вручную - порог срабатывания задан заводом в диапазоне 120–185 В (это указание на диапазон напряжения питания катушки, а не тока); для изменения тока срабатывания требуется замена всего устройства на модель с другим номиналом.
• Требует наличия внешнего пускателя - само по себе не коммутирует мощность, только передаёт сигнал.

Примеры использования

• Защита трехфазного насоса в системе водоснабжения - отключение при заклинивании крыльчатки.
• Контроль конвейера на пищевом производстве - предотвращение перегрева двигателя при перегрузке продуктом.
• Автоматизация вентиляционной установки - отключение при обрыве фазы, чтобы избежать выхода двигателя из строя.
• Щит управления станком с ЧПУ - интеграция в цепь с пускателем и кнопками старта/стопа.

Практические советы

• Перед установкой проверьте соответствие номинала реле току двигателя - 153 А подходит для двигателей мощностью около 75–90 кВт при 380 В.
• Не используйте реле в сетях с частотой ниже 45 Гц или выше 65 Гц - возможны некорректные срабатывания.
• После каждого срабатывания дождитесь остывания биметаллического элемента (до 1–3 минут) перед повторным включением - попытки быстрого восстановления могут привести к отказу.
• При необходимости замены - выбирайте аналогичное исполнение (нереверсивное, с тем же количеством контактов и типом монтажа). Артикул 1377001400 является единственной версией в этой линейке с такими параметрами.
• Подключите контакты НО/НЗ к контроллеру или сигнальному индикатору - это позволит оперативно реагировать на аварию без осмотра щита.
