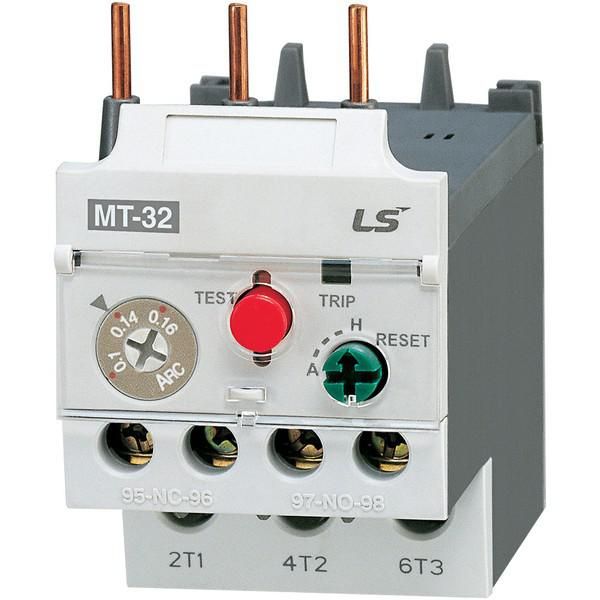

Реле защиты от перегрузки Metasol MT-32 1.3А 1~1.6 3K SCREW LS Electric 1298000600 LSIS

Реле защиты от перегрузки 1.3А 1~1.6 3K SCREW от LS Electric - устройство для автоматического отключения электродвигателя при перегрузках, обрыве фазы или затяжном пуске. Артикул 1298000600 рассчитан на работу в трёхфазных сетях до 690 В и устанавливается на монтажную плату.

Назначение и область применения

Реле защиты от перегрузки 1.3А 1~1.6 3K SCREW защищает электродвигатели и другую нагрузку от повреждений из-за:

• перегрузки по току (например, при заклинивании механизма);
• обрыва одной из фаз;
• слишком долгого времени запуска двигателя;
• недопустимого нагрева обмоток.

Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и других промышленных систем с трёхфазными двигателями.

Технические характеристики

• Номинальный ток: 1,3 А - максимальный рабочий ток, при котором реле не срабатывает; при превышении - отключает цепь.
• Номинальное напряжение: 690 В - максимальное допустимое напряжение сети переменного тока.
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Тип подключения: зажимные винтовые клеммы - надёжное соединение проводов без пайки.
• Способ монтажа: на монтажную плату - устанавливается в щитах через отверстия и фиксируется болтами, не требует DIN-рейки.
• Исполнение: нереверсивное - работает только в одном направлении, не предназначен для управляемых реверсов.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и влаги; применяется только внутри закрытых щитов.
• Контакты: 1 нормально открытый (НО) и 1 нормально замкнутый (НЗ) - используются для сигнализации срабатывания и управления цепью.

Совместимость и монтаж

Реле защиты от перегрузки 1.3А 1~1.6 3K SCREW совместимо с контактными аппаратами и магнитными пускателями, которые имеют соответствующие клеммы для подключения вспомогательных цепей. Для правильной работы необходимо:

• Убедиться, что ток нагрузки не превышает 1,3 А - иначе реле будет срабатывать слишком часто или не сработает при реальной перегрузке.
• Подключить все три фазы через входные/выходные клеммы реле - пропущенная фаза лишает защиту.
• Фиксировать устройство на монтажной плате с соблюдением рекомендованного момента затяжки винтов - переусиливать нельзя, чтобы не повредить корпус.
• Не использовать вне герметичных шкафов - IP20 не защищает от влаги и пыли.

Безопасность и стандарты

Реле соответствует требованиям международных стандартов IEC 60947-5-1 и IEC 60947-4-1 для тепловых реле перегрузки. Применяется в соответствии с нормами безопасности для промышленного электрооборудования. Устройство не содержит опасных материалов и не выделяет токсичных веществ при работе.

Преимущества

• Биметаллический расцепитель - точная реакция на температурный режим, имитирующий нагрев двигателя.
• Чёткая индикация срабатывания - положение рычага показывает, было ли отключение по перегрузке.
• Простая замена - не требует сложной настройки, достаточно выбрать нужный токовый диапазон.
• Наличие двух типов контактов - позволяет легко организовать аварийную сигнализацию и блокировку.

Ограничения применения

• Не подходит для постоянных токов - только для переменного тока частотой 50–60 Гц.
• Не имеет регулировки порога срабатывания - ток задан жестко на 1,3 А, другие значения недоступны.
• Не защищает от коротких замыканий - требуется дополнительная защита (автоматический выключатель или предохранители).
• Не работает при температурах ниже –10 C и выше +60 C - возможны ошибочные срабатывания или отказ.
• IP20 исключает использование во влажных, пыльных или наружных условиях.

Примеры использования

• Защита маломощного трёхфазного насоса в системе водоснабжения.
• Обеспечение безопасной работы вентилятора на производстве с частыми пусками.
• Контроль тока в приводе конвейера с высокой механической нагрузкой.
• Связка с магнитным пускателем в панели управления станка ЧПУ.

Практические советы

• Перед установкой проверьте фактический ток потребления двигателя - он должен быть близок к 1,3 А, но не превышать его постоянно.
• Если двигатель часто запускается, убедитесь, что время пуска не превышает 10 секунд - иначе реле может сработать даже при нормальных условиях.
• При замене старого реле сверьте номер модели и токовый класс - аналоги с другими параметрами могут не работать корректно.
• Не используйте реле без внешнего автомата - оно не отключает питание полностью, лишь передаёт сигнал на пускатель.
• Проверяйте состояние контактов каждые 6 месяцев - окисление может вызвать ложное срабатывание или отказ.
