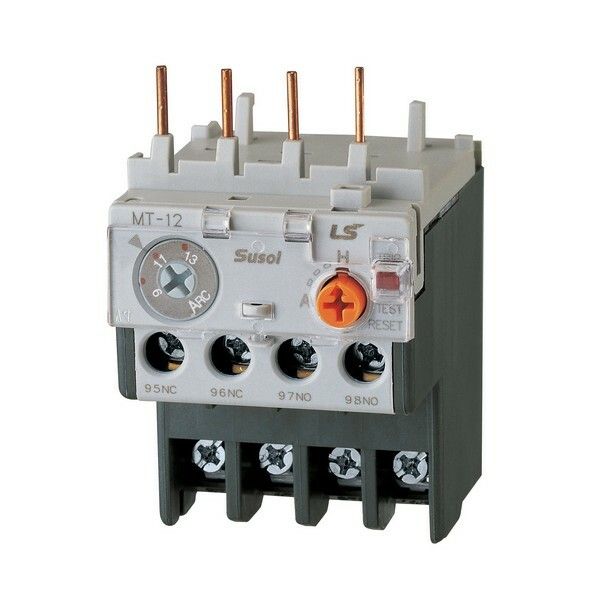

Реле защиты от перегрузки Metasol MT-12/3H 3.3А 2.5~4А SCREW LS Electric 1319000800 LSIS

Реле защиты от перегрузки 3.3A 2.5~4A, тип MT-12/3H, с винтовым соединением - устройство для автоматического отключения электродвигателя при перегрузках, обрыве фазы или затяжном пуске. Произведено компанией LS Electric, артикул 1319000800, рассчитано на работу в трёхфазных сетях до 690 В.

Назначение и область применения

Реле защиты от перегрузки 3.3A 2.5~4A, тип MT-12/3H, с винтовым соединением защищает электродвигатели и другую нагрузку от повреждений из-за:

• перегрузки по току (например, при заклинивании механизма);
• обрыва одной из фаз;
• слишком долгого времени запуска двигателя;
• заклинивания ротора.

Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и других промышленных систем с трёхфазными двигателями.

Технические характеристики

• Номинальный ток: 2,5–4 А - регулируемый диапазон срабатывания, позволяет точно адаптировать защиту под конкретный двигатель.
• Напряжение: до 690 В - совместимо с большинством промышленных трёхфазных сетей.
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Количество контактов: 1 нормально замкнутый (НО) контакт - используется для сигнализации или отключения цепи управления.
• Тип присоединения: винтовое - надёжное и проверенное соединение проводов, требует ручного зажима.
• Исполнение: нереверсивное - работает только в одном направлении, не предназначен для управляемых реверсивных схем.
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную основу внутри щита.
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от пыли и влаги; требует установки в закрытый шкаф.

Совместимость и монтаж

Реле защиты от перегрузки 3.3A 2.5~4A, тип MT-12/3H, с винтовым соединением монтируется на монтажную плату или DIN-рейку. Для работы требуется подключение трёх фазных проводов через винтовые клеммы. Контакт реле подключается последовательно в цепь управления контактора. Убедитесь, что ток двигателя попадает в диапазон 2,5–4 А - иначе защита будет некорректной. Не используйте с однофазными нагрузками - реле рассчитано исключительно на три фазы.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на устройства тепловой защиты двигателей. Наличие биметаллического расцепителя гарантирует плавное срабатывание, предотвращая ложные отключения при кратковременных перегрузках. IP20 не допускает использование вне электрошкафа - риск поражения током и повреждения от внешней среды высокий.

Преимущества

• Точная настройка тока срабатывания в диапазоне 2,5–4 А - идеально для малых и средних двигателей.
• Защита от обрыва фазы - снижает риск перегрева и выхода двигателя из строя.
• Простая механическая конструкция - мало подвержена отказам, не требует питания.
• Винтовое соединение - надёжно, легко обслуживается, не требует специнструментов.

Ограничения применения

• Не подходит для частотных преобразователей - импульсные токи вызывают ложные срабатывания.
• Не применяется в условиях повышенной влажности, пыли или температур ниже –10 C / выше +60 C - корпус IP20 не обеспечивает защиту.
• Не имеет автономного возврата - после срабатывания необходимо вручную перевести рычаг в положение “Reset”.
• Не поддерживает дистанционную диагностику - сигнал только через механический контакт.

Примеры использования

• Забойный станок с двигателем мощностью 1,5 кВт - ток около 3,2 А, идеально входит в диапазон.
• Вентилятор системы охлаждения - при заклинивании крыльчатки реле отключит питание до перегрева обмоток.
• Ленточный конвейер с пуском более 10 секунд - защита от затяжного пуска предотвратит перегрев.

Практические советы

• Перед установкой проверьте ток двигателя в рабочем режиме - он должен находиться в середине диапазона 2,5–4 А для оптимальной чувствительности.
• При монтаже плотно затягивайте винты - слабый контакт вызывает нагрев и ложные срабатывания.
• Не устанавливайте рядом с источниками тепла - перегрев окружающей среды влияет на точность срабатывания.
• После каждого срабатывания дождитесь остывания реле перед сбросом - повторный запуск сразу после отключения может привести к повреждению двигателя.
• Артикул 1319000800 - это часть серии MT от LS Electric; аналогичные модели есть с другими диапазонами тока - выбирайте по реальному значению нагрузки, а не по максимальному.
