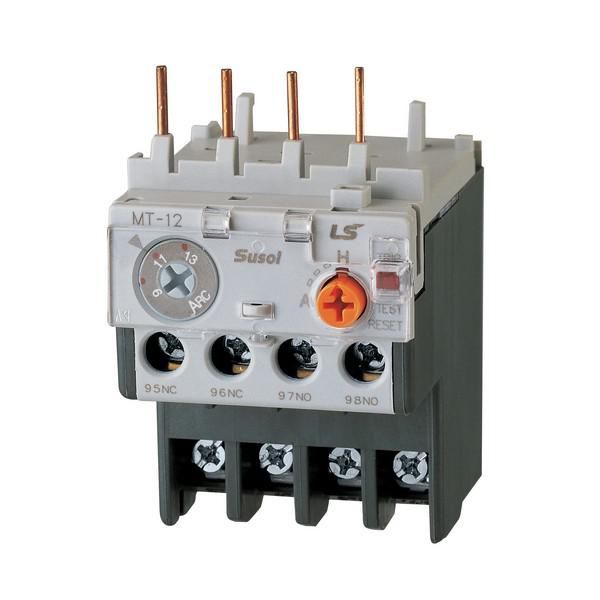

Реле защиты от перегрузки Metasol MT-12 3.3А 2.5~4 3K SCREW LS Electric 1323000800 LSIS

Реле защиты от перегрузки 3.3A 2.5~4 3K с винтовым креплением от LS Electric - устройство для автоматического отключения электродвигателя при перегрузках, обрыве фазы или затяжном пуске. Артикул 1323000800 рассчитан на работу в сетях до 690 В и устанавливается на монтажную плату.

Назначение и область применения

Реле защиты от перегрузки 3.3A 2.5~4 3K с винтовым креплением защищает электродвигатели и другие нагрузки от повреждений из-за:

• перегрузки по току (превышение номинала 3,3 А);
• обрыва одной из трёх фаз;
• заклинивания ротора;
• слишком долгого пуска двигателя.

Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и другого оборудования с асинхронными двигателями. Работает в цепях переменного тока.

Технические характеристики

• Номинальный ток: 3,3 А - максимальный рабочий ток, при котором реле не срабатывает. Диапазон регулировки: 2,5–4 А.
• Число полюсов: 3 - защищает все три фазы одновременно.
• Напряжение: до 690 В - совместимо с промышленными сетями 380/400/415/690 В.
• Тип подключения: винтовые зажимы - надёжное соединение проводов без пайки.
• Способ монтажа: на монтажную плату - крепится болтами к печатной плате или щитовой рамке, не требует DIN-рейки.
• Контакты: 1 нормально открытый (НО) и 1 нормально замкнутый (НЗ) - используются для сигнализации и управления цепью отключения.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; применяется внутри закрытых шкафов.
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя.

Совместимость и монтаж

Реле защиты от перегрузки 3.3A 2.5~4 3K с винтовым креплением совместимо с контактными магнитными пускателями LS Electric и аналогичными устройствами других производителей. Для работы требуется внешний пускатель, который будет размыкать силовые цепи при срабатывании реле.

Установка:

• Фиксируется на монтажной плате с помощью двух винтов (диаметр отверстий - 4,5 мм, шаг 45 мм).
• Провода подключаются к верхним и нижним винтовым клеммам - предварительно зачищают жилы на 8–10 мм, плотно затягивают, не допуская перекоса.
• Не рекомендуется использовать с кабелями более чем 4 мм2 - возможен перегрев и плохой контакт.

Безопасность и стандарты

Реле соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяется в системах, где важна безопасность персонала и сохранность оборудования. IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, но не защищает от попадания воды или пыли - поэтому используется исключительно во внутренних электрошкафах.

Преимущества

• Биметаллический расцепитель - точная реакция на тепловую перегрузку, имитирующая нагрев двигателя.
• Регулируемый порог срабатывания (2,5–4 А) - позволяет адаптировать защиту под конкретный двигатель.
• Два типа контактов (НО + НЗ) - удобно для организации аварийной сигнализации и блокировок.
• Жесткий монтаж на плату - снижает риск вибрационного ослабления контактов.

Ограничения применения

• Не работает в цепях постоянного тока - только переменный ток.
• Не защищает от короткого замыкания - обязательно нужен автоматический выключатель или предохранитель перед реле.
• IP20 - нельзя применять в сырых, пыльных или наружных условиях.
• Только нереверсивное исполнение - не подходит для систем с изменяемым направлением вращения.
• Не имеет кнопки ручного сброса - восстановление после срабатывания требует отключения питания.

Примеры использования

• Защита трехфазного двигателя насоса мощностью 1,5 кВт в системе водоснабжения.
• Обеспечение безопасности конвейера на пищевом производстве с частыми пусками.
• Автоматическое отключение вентилятора при заклинивании крыльчатки.
• Комбинированная система с пускателем и кнопочным постом в панели управления станка.

Практические советы

• Выбирая реле, проверьте, что номинальный ток двигателя попадает в диапазон 2,5–4 А. Если ток выше - выбирайте модель с большим значением.
• Перед первым запуском отрегулируйте ток срабатывания под реальную нагрузку - используйте тестовый режим с контролируемым током.
• Проверяйте затяжку винтов через 1–2 месяца после начала эксплуатации - особенно в условиях вибраций.
• Не устанавливайте рядом с источниками высоких температур - это вызовет ложные срабатывания.
• Артикул 1323000800 - часть серии МТ от LS Electric. При замене сверьте тип расцепления и габариты - совместимость гарантируется только с другими изделиями этой же серии.
