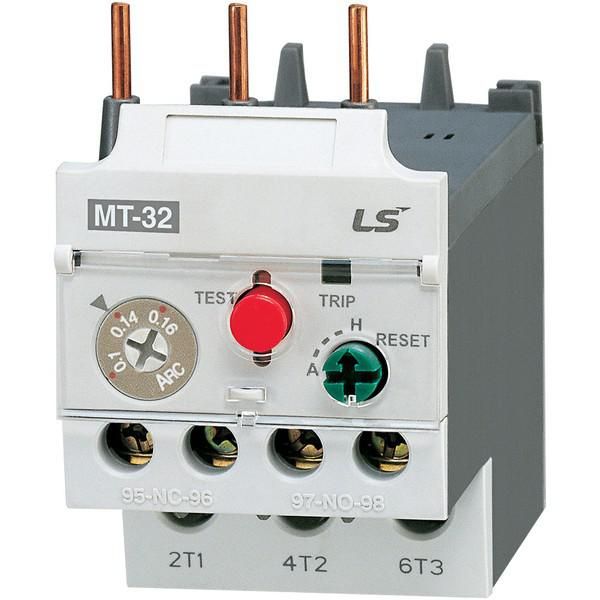

Реле защиты от перегрузки Metasol MT-32/3H 3.3А 2.5~4А SCREWMT-32/3H SCREW LS Electric 1297000800 LSIS

Реле защиты от перегрузки 3.3A 2.5~4A, тип MT-32/3H, с винтовым соединением от LS Electric обеспечивает надёжную защиту электродвигателей и цепей переменного тока от перегрузок, обрывов фаз и длительных пусков. Артикул 1297000800 - часть серии MT, проверенной на промышленном оборудовании.

Назначение и область применения

Это реле защищает электродвигатели и другие нагрузки от повреждений из-за превышения допустимого тока. Подходит для установки в пускателях, щитах управления и автоматических системах, где важна точная защита от перегрева и отказов. Часто используется на станках, насосах, конвейерах и вентиляционных установках.

Технические характеристики

• Номинальный ток: 3,3 А - регулируемый диапазон защиты от 2,5 до 4 А
• Напряжение: до 690 В переменного тока
• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Тип тока: только переменный (AC)
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя
• Подключение: винтовые зажимы - надёжное и простое для монтажа
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Контакты: 1 нормально открытый (НО) и 1 нормально замкнутый (НЗ) - для сигнализации и управления
• Способ монтажа: DIN-рейка или на монтажную плату - гибкая установка в шкафах

Совместимость и монтаж

Реле MT-32/3H совместимо с контактными пускателями серии LC1-D и другими устройствами, соответствующими стандартам IEC 60947-4-1. Для монтажа используйте стандартную DIN-рейку шириной 35 мм. Убедитесь, что провода зачищены на 8–10 мм и плотно затянуты винтами - слабый контакт вызывает нагрев и ложные срабатывания. Не устанавливайте рядом с источниками тепла выше +40 C.

Безопасность и стандарты

Соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Произведено по международным стандартам качества LS Electric. Сертифицировано для работы в промышленных условиях с высокой степенью надёжности.

Преимущества

• Биметаллический расцепитель - реагирует на температурное воздействие, имитирующее нагрев двигателя
• Широкий диапазон регулировки тока (2,5–4 А) - позволяет точно адаптировать защиту под конкретную нагрузку
• Удобные винтовые зажимы - снижают риск плохого контакта при многократных подключениях
• Два типа контактов (НО и НЗ) - позволяют использовать сигнал для аварийной остановки или индикации
• Фиксированная конструкция - исключает случайное изменение выставленных параметров после монтажа

Ограничения применения

• Не работает при постоянном токе - только для AC сетей
• Защита IP20 - нельзя применять во влажных, запылённых или наружных помещениях без дополнительной защиты корпуса
• Не имеет функции реверса - не подходит для систем с частым изменением направления вращения
• Не регулируется через интерфейсы - требует ручной настройки и контроля
• Чувствительно к окружающей температуре - рекомендовано использование в пределах –10…+40 C

Примеры использования

• Защита трехфазного асинхронного двигателя мощностью ~1,5 кВт на конвейере
• Автоматическое отключение насоса при заклинивании крыльчатки
• Обеспечение безопасности в системе вентиляции при длительном пуске
• Интеграция в пусковую аппаратуру с сигнализацией обрыва фазы через НЗ контакт

Практические советы

• Настройте ток срабатывания на 10–15% выше рабочего тока двигателя - это предотвратит ложные отключения при пуске
• Проверьте соответствие посадочного места на DIN-рейке перед установкой - реле должно легко фиксироваться без усилий
• После первого включения протестируйте работу: искусственно увеличьте нагрузку и убедитесь, что реле сработает в течение 1–5 минут
• Не заменяйте реле MT-32/3H на аналоги с другим диапазоном тока - даже небольшое отличие может привести к недозащите или частым отключениям
• При использовании в условиях колебаний напряжения дополнительно установите стабилизатор - скачки могут влиять на время срабатывания
