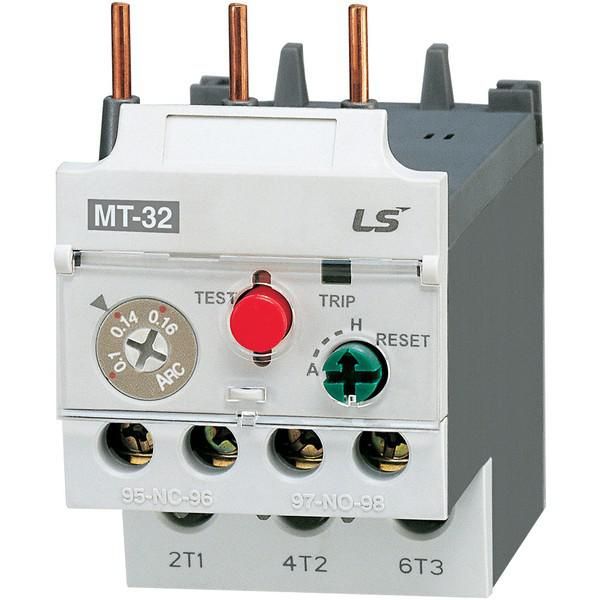

Реле защиты от перегрузки Metasol MT-32 34А 28~40 3K SCREW LS Electric 1298002000 LSIS

Реле защиты от перегрузки 34A 28~40 3K с винтовым креплением от LS Electric - устройство для автоматического отключения электродвигателя при опасных перегрузках, обрыве фазы или затяжном пуске. Артикул 1298002000 рассчитан на работу в сетях до 690 В и устанавливается на монтажную плату с винтовыми зажимами.

Назначение и область применения

Реле защиты от перегрузки 34A 28~40 3K с винтовым креплением защищает электродвигатели и силовые цепи переменного тока от повреждений из-за:

• перегрузки по току (превышение номинала 34 А);
• обрыва одной из трёх фаз;
• заклинивания ротора;
• слишком долгого времени пуска.

Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и другого оборудования с асинхронными двигателями. Устройство работает совместно с контакторами и является частью системы магнитного пускателя.

Технические характеристики

• Номинальный ток: 34 А - максимальный рабочий ток, при котором реле не срабатывает; регулируется в пределах 28–40 А.
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Номинальное напряжение: до 690 В - допустимый максимум для сети переменного тока.
• Тип подключения: винтовые зажимы - надёжное соединение проводов без необходимости специальных инструментов.
• Способ монтажа: на монтажную плату - крепится болтами к панели, не требует DIN-рейки.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги.
• Контакты: 1 нормально открытый (НО) и 1 нормально замкнутый (НЗ) - используются для сигнализации и управления внешними цепями.
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя.
• Тип расцепителя: биметаллический - реагирует на нагрев от тока, имеет тепловую инерцию, что исключает ложные срабатывания при кратковременных скачках.

Совместимость и монтаж

Реле защиты от перегрузки 34A 28~40 3K с винтовым креплением совместимо с контактными аппаратами LS Electric и аналогичными моделями других производителей, имеющими соответствующие габариты и тип крепления. Для монтажа требуется свободное место на панели площадью не менее 50×50 мм. Подключение проводов - через винтовые зажимы: сечение жил - до 2,5 мм2. Перед установкой проверьте соответствие тока нагрузки диапазону 28–40 А. Не используйте с постоянным током - реле предназначено только для переменного тока.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-4-1 и ГОСТ Р 50030.4.1. Применяет принцип термической защиты, который снижает риск возгорания при перегрузке. Отсутствуют взрывозащита и антикоррозийное покрытие - не применяйте во взрывоопасных средах или на открытом воздухе.

Преимущества

• Точная настройка тока срабатывания в диапазоне 28–40 А - позволяет адаптировать защиту под конкретный двигатель.
• Биметаллический механизм - устойчив к импульсным токам, не срабатывает при пусковых перегрузках.
• Наличие двух контактов (НО + НЗ) - даёт возможность подключить световую сигнализацию и аварийную остановку.
• Жесткая фиксация на монтажной плате - минимизирует вибрационные воздействия и случайные отсоединения.

Ограничения применения

• Не подходит для работы в условиях высокой запылённости, влажности или температур ниже –10 C / выше +60 C - степень защиты IP20 не обеспечивает герметичность.
• Не используется в системах с частотным преобразователем - биметаллический элемент некорректно реагирует на гармоники.
• Требуется ручная перезагрузка после срабатывания - автоматический сброс невозможен.
• Не предназначен для защиты однофазных двигателей - только трёхфазные.

Примеры использования

• Защита асинхронного двигателя 2,2 кВт на конвейере с током 32 А.
• Автоматическое отключение насоса при обрыве фазы в системе водоснабжения.
• Сигнализация перегрузки на пульте управления прессом через НО-контакт.
• Обеспечение безопасного пуска вентилятора с длительным разгоном (более 10 сек).

Практические советы

• Перед установкой выставите ток срабатывания в соответствии с паспортным значением двигателя - не превышайте 110 % от номинала.
• Проверяйте плотность затяжки винтов - слабый контакт вызывает перегрев и ложные срабатывания.
• Не устанавливайте рядом с источниками тепла - влияет на точность срабатывания биметаллического элемента.
• При использовании в составе магнитного пускателя - выбирайте контактор с таким же номиналом тока (34 А).
• Артикул 1298002000 - единственный вариант в этой серии с винтовым подключением и монтажом на плату; другие модели имеют DIN-крепление.
