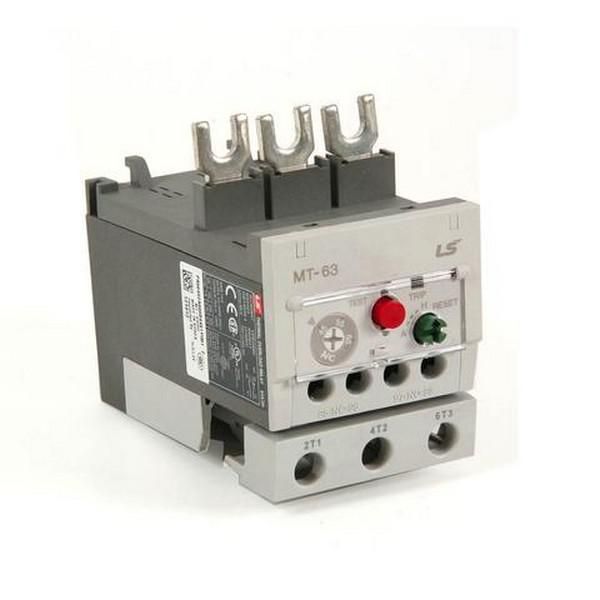

Реле защиты от перегрузки Metasol MT-63/3H 42А 34~50А SCREWMT-63/3H SCREW LS Electric 1309001100 LSIS

Реле защиты от перегрузки MT-63/3H 42A 34~50A с винтовым соединением от LS Electric предназначено для надёжной защиты электродвигателей и силовых цепей переменного тока от перегрузок, обрывов фаз и длительных пусков. Артикул 1309001100 - это проверенное решение для промышленных систем, где важна точность и долговечность.

Назначение и область применения

Реле защиты от перегрузки MT-63/3H 42A 34~50A с винтовым соединением защищает оборудование от повреждений из-за превышения допустимого тока. Подходит для защиты трёхфазных электродвигателей в станках, насосах, компрессорах, конвейерах и других устройствах с высокими пусковыми токами. Особенно эффективно при риске заклинивания ротора или обрыва одной из фаз.

Технические характеристики

• Тип: Биметаллическое реле перегрузки с тепловым расцеплением
• Номинальный ток: 34–50 А - регулируемый диапазон, позволяет настроить чувствительность под конкретную нагрузку
• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Подключение: Винтовые зажимы - надёжное и простое подсоединение проводов без специальных инструментов
• Контакты: 1 нормально открытый (НО) и 1 нормально замкнутый (НЗ) - используются для сигнализации и управления цепью отключения
• Исполнение: Нереверсивное - работает только в одном направлении, не предназначен для управляемых реверсивных схем
• Способ монтажа: На монтажную плату - устанавливается на DIN-рейку или жёстко фиксируется на панели через крепёжные отверстия

Совместимость и монтаж

Реле MT-63/3H 42A 34~50A с винтовым соединением совместимо с контактными аппаратами серии MT-63 и другими устройствами, поддерживающими стандартную габаритную установку. Для монтажа требуется свободное место на панели или DIN-рейке. Подключаются три фазных провода к входным клеммам, выходные - к двигателю. Контактные группы (НО и НЗ) подключаются к цепям управления или сигнализации. Убедитесь, что площадка для установки соответствует требованиям по нагреву и вентиляции.

Безопасность и стандарты

Реле соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.2. Обеспечивает безопасную работу в условиях повышенной температуры окружающей среды до +60 C. Не содержит опасных материалов согласно RoHS.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому элементу - минимизирует ложные отключения
• Удобная регулировка тока срабатывания в пределах 34–50 А - адаптируется под разные типы двигателей
• Жесткая механическая конструкция - выдерживает вибрацию и удары в промышленной среде
• Чёткий визуальный индикатор состояния - легко определить причину отключения (перегрузка или аварийное отключение)

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока частотой 50/60 Гц
• Не обеспечивает защиту от короткого замыкания - требует обязательной установки автоматического выключателя или предохранителей перед реле
• Не подходит для реверсивных схем - при необходимости изменения направления вращения двигателя используется другое исполнение
• Требует периодической проверки контактов и затяжки винтов - особенно после первых нескольких тысяч часов работы

Примеры использования

• Защита трехфазного асинхронного двигателя мощностью 15 кВт на конвейере
• Обеспечение безопасности насосной станции при возможном заклинивании крыльчатки
• Автоматическое отключение вентилятора при длительном пуске из-за низкого напряжения
• Система контроля работы воздушного компрессора с частыми циклами запуска

Практические советы

• Перед установкой проверьте соответствие тока нагрузки диапазону 34–50 А - выбирайте середину диапазона для лучшей точности
• При использовании в условиях высоких температур (например, рядом с печами) увеличьте интервал обслуживания
• Не используйте реле MT-63/3H 42A 34~50A с винтовым соединением без внешнего коммутационного аппарата - он не отключает ток КЗ
• После каждого отключения по перегрузке дайте реле время на остывание - повторный запуск раньше времени может вызвать преждевременный износ
• Артикул 1309001100 совпадает с оригиналом LS Electric - замена аналогами может снижать надёжность
