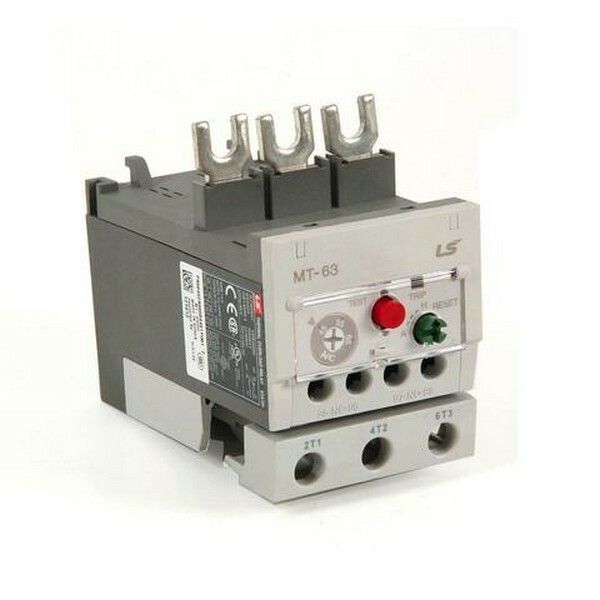

Реле защиты от перегрузки Metasol MT-63 21.5А 18-25А 3К SCREW LS Electric 1310000800 LSIS

Реле защиты от перегрузки 21.5A 18~25A 3K SCREW от LS Electric - устройство для автоматического отключения электродвигателя при перегрузках, обрыве фазы или затяжном пуске. Артикул 1310000800 рассчитан на работу в трёхфазных сетях до 690 В и устанавливается на монтажную плату с винтовыми зажимами.

Назначение и область применения

Реле защиты от перегрузки 21.5A 18~25A 3K SCREW защищает электродвигатели и другую нагрузку от повреждений из-за:

• перегрузки по току (например, при заклинивании механизма);
• обрыва одной из фаз;
• слишком долгого времени запуска двигателя;
• недопустимого нагрева обмоток.

Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и других промышленных систем с трёхфазным питанием.

Технические характеристики

• Номинальный ток: 21,5 А - рабочий ток, при котором реле обеспечивает точную защиту в диапазоне 18–25 А.
• Напряжение: до 690 В переменного тока - совместимо с большинством промышленных сетей.
• Число полюсов: 3 - контролирует все три фазы одновременно.
• Тип присоединения: винтовые клеммы - надёжное и проверенное соединение без необходимости специальных инструментов.
• Способ монтажа: на монтажную плату - устанавливается в щитах через отверстия и фиксируется болтами.
• Исполнение: нереверсивное - работает только в одном направлении, не предназначен для управляемых реверсов.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и влаги; требует установки внутри закрытого корпуса.
• Количество контактов: 1 пара - один нормально замкнутый контакт для сигнализации или отключения цепи.

Совместимость и монтаж

Реле защиты от перегрузки 21.5A 18~25A 3K SCREW монтируется на DIN-рейку или прямо на монтажную плату. Для подключения используются винтовые клеммы - предварительно зачистите провода на 8–10 мм, плотно затяните зажимы, но без перегрузки усилием. Убедитесь, что сечение проводов соответствует допустимому для тока 21,5 А (обычно 4–6 мм2 медный провод). Подключайте только после отключения питания. Контакты реле работают на отключение - они размыкают цепь управления при срабатывании.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-4-1 для тепловых реле перегрузки. Применяет биметаллический механизм - не требует внешнего питания, работает исключительно за счёт теплового воздействия тока. Надёжно срабатывает даже при колебаниях напряжения.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому элементу - минимизирован риск ложных срабатываний.
• Не требует внешнего источника питания - автономная работа снижает сложность системы.
• Простая механическая конструкция - высокая надёжность и долгий срок службы.
• Винтовые клеммы обеспечивают прочное соединение без потерь контакта при вибрациях.

Ограничения применения

• Не подходит для сред с пылью, влагой или химическими выбросами - степень защиты IP20 требует герметичного корпуса.
• Не используется в цепях постоянного тока - только переменный ток.
• Не имеет регулировки порога срабатывания - ток защиты жёстко задан 21,5 А +-3%, нельзя адаптировать под другие значения.
• Запрещено использовать в качестве основного выключающего устройства - только для защиты, не для частого ручного отключения.

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения.
• Обеспечение безопасности вентилятора на конвейере с частыми пусками.
• Функциональный элемент в панели управления шлифовального станка.
• Дополнение к контактору в распределительном щите промышленного оборудования.

Практические советы

• Выбирайте реле по реальному рабочему току двигателя - он должен попадать в диапазон 18–25 А. Если двигатель потребляет 16 А - лучше взять модель с меньшим номиналом.
• Проверьте температурный режим окружающей среды - реле чувствительно к нагреву. Не устанавливайте рядом с мощными источниками тепла.
• После срабатывания реле необходимо вручную вернуть рычаг в положение “готов” перед повторным включением - это предотвращает самопроизвольный запуск.
• Артикул 1310000800 от LS Electric совместим с другими изделиями серии M-T - можно комбинировать с аналогичными контакторами и термореле этой же линейки.
