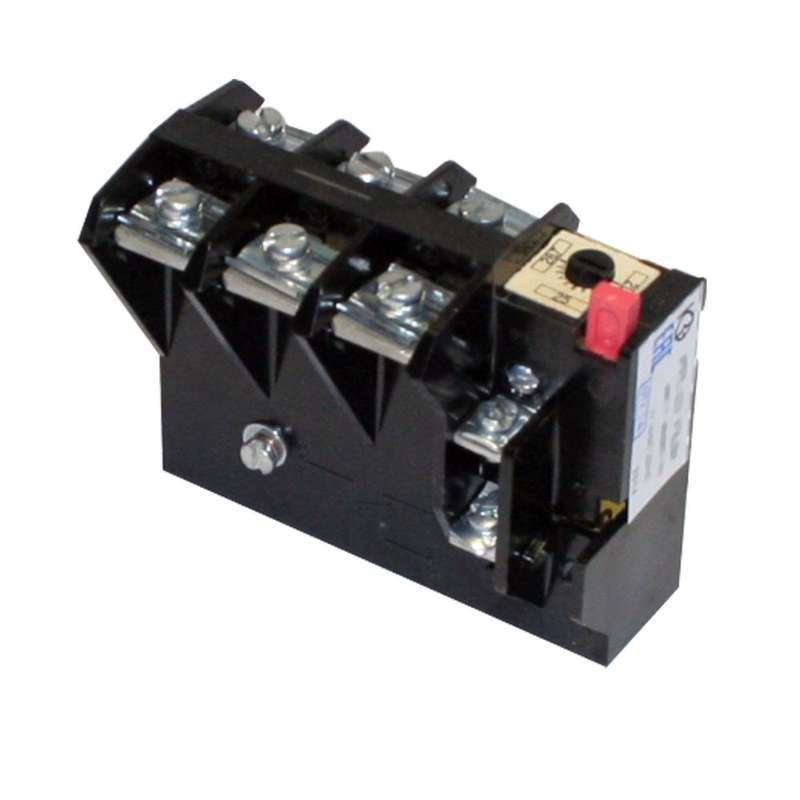

Реле электротепловое токовое РТТ-211 УХЛ4 25.0А - 25А 21,2..28,7А КашинЗЭА 150211000В025.000000

Реле электротепловое токовое РТТ-211 УХЛ4 25.0А - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Применяется в системах управления электроприводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА г.Кашин обеспечивает надёжность этого классического решения.

Назначение и область применения

Реле электротепловое токовое РТТ-211 УХЛ4 25.0А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Подходит для установки в схемы управления электроприводами в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах. Работает в сетях переменного тока до 660 В, 50/60 Гц, а также в цепях постоянного тока до 440 В.

Технические характеристики

• Номинальный ток: 25 А - максимальный ток, при котором реле сохраняет работоспособность без срабатывания;
• Класс выпуска: 20 - время срабатывания при 7,2-кратной перегрузке составляет около 20 секунд; это определяет скорость реакции на перегрузку;
• Количество силовых полюсов: 3 - защищает все три фазы одновременно;
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления;
• Максимальное рабочее напряжение: 660 В - допустимый предел для переменного тока;
• Род тока: переменный (AC) и постоянный (DC до 440 В);
• Климатическое исполнение: УХЛ4 - устойчиво к температурным колебаниям (-40…+40 C), повышенной влажности и запылённости, подходит для работы в неотапливаемых помещениях и на открытых площадках;
• Способ монтажа: на аппарат - устанавливается на DIN-рейку или корпус другого устройства;
• Тип присоединения: винтовое - провода крепятся болтами, требует периодической проверки затяжки.

Совместимость и монтаж

Реле электротепловое токовое РТТ-211 УХЛ4 25.0А совместимо с контактными аппаратами и автоматическими выключателями, имеющими соответствующую посадочную базу. Монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 16 мм2. Обязательно соблюдайте правильную последовательность фаз при подключении к двигателю - неверная коммутация снижает эффективность защиты. После монтажа проверьте плотность зажима винтов - слабый контакт вызывает нагрев и ложные срабатывания.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и международному стандарту IEC 60947-4-1. Конструкция исключает самопроизвольное срабатывание при вибрациях. Исполнение УХЛ4 гарантирует безопасную работу в условиях повышенной влажности и пыли, что важно для промышленных объектов.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - реагирует именно на тепловую нагрузку, а не на кратковременные броски тока;
• Стабильная работа при перепадах температуры окружающей среды - особенно актуально для холодных цехов;
• Простота обслуживания - нет необходимости в регулировке, достаточно проверить затяжку контактов;
• Наличие одного НЗ контакта позволяет легко интегрировать сигнал об отключении в систему управления или сигнализацию.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требуется только трёхфазная сеть;
• Не работает при коротком замыкании - обязательно использовать в паре с автоматическим выключателем или предохранителем;
• Чувствительно к внешним источникам тепла - не монтировать рядом с нагревательными элементами, трансформаторами или мощными кабелями;
• После срабатывания требуется ручное восстановление - нельзя применять там, где нужна автоматическая переактивация;
• Нельзя использовать в цепях с высокой долей импульсных нагрузок - возможны ложные срабатывания.

Примеры использования

• Защита насоса в системе водоснабжения на промышленной площадке;
• Обеспечение безопасности вентиляционного агрегата в химическом цехе;
• Компонент в пульте управления конвейерной линии на пищевом производстве;
• Автоматический отключающий элемент в схеме управления компрессора в условиях повышенной влажности.

Практические советы

• Выбирайте реле электротепловое токовое РТТ-211 УХЛ4 25.0А с учётом фактического рабочего тока двигателя - он должен находиться в диапазоне 21,2–28,7 А, указанном в артикуле “ртт-211 25а 21,2..28,7а”;
• Проверяйте температуру окружающей среды - при работе выше +40 C возможно снижение порога срабатывания;
• После каждого срабатывания дайте реле остыть минимум 10 минут перед повторным включением;
• При использовании в составе шкафа управления - обеспечьте достаточное расстояние до других тепловыделяющих элементов;
• Для долгой службы рекомендуется ежегодно проверять состояние винтовых зажимов и чистоту контактов.
