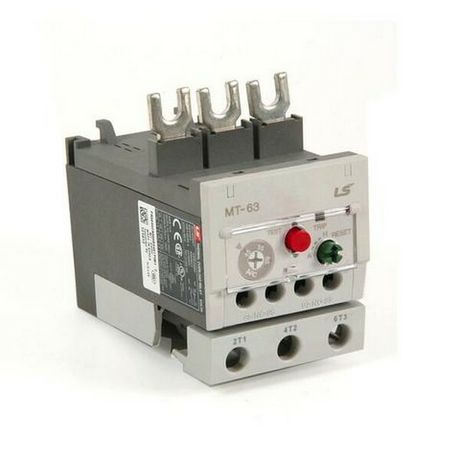

Реле защиты от перегрузки Metasol MT-63 42А 34-50А 3K SCREW LS Electric 1310001100 LSIS

Реле защиты от перегрузки 42А 34-50А 3K SCREW от LS Electric - устройство для автоматического отключения электродвигателя при опасных перегрузках, обрыве фазы или затяжном пуске. Артикул 1310001100 рассчитан на работу в трёхфазных сетях до 690 В и устанавливается на монтажную плату.

Назначение и область применения

Реле защиты от перегрузки 42А 34-50А 3K SCREW защищает электродвигатели и другую нагрузку от повреждений из-за:

• перегрузки по току (например, при заклинивании механизма);
• обрыва одной из фаз;
• слишком долгого времени запуска двигателя;
• недопустимого нагрева обмоток.

Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и других промышленных систем с трёхфазными двигателями.

Технические характеристики

• Номинальный ток: 42 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания.
• Диапазон регулировки: 34–50 А - можно настроить на любой ток в этом интервале, чтобы адаптировать защиту под конкретный двигатель.
• Количество полюсов: 3 - контролирует все три фазы одновременно.
• Напряжение: до 690 В - совместимо с большинством промышленных сетей переменного тока.
• Тип расцепителя: биметаллический - реагирует на температурный эффект от тока, обеспечивает инерционную защиту, имитирующую нагрев двигателя.
• Количество контактов: 1 пара (НО) - используется для сигнализации или отключения цепи управления.
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов.
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги; требует установки внутри корпуса.
• Способ монтажа: на монтажную плату - крепится через отверстия и фиксируется болтами, не требует DIN-рейки.
• Исполнение: нереверсивное - работает только в одном направлении, не предназначен для управляемых реверсов.

Совместимость и монтаж

Реле защиты от перегрузки 42А 34-50А 3K SCREW устанавливается на монтажную плату. Для правильного монтажа:

• Убедитесь, что площадка имеет достаточные отверстия под крепёж (диаметр не указан, используйте шаблон производителя).
• Зажимайте провода плотно, но без перекручивания - слабый контакт вызывает перегрев.
• Не допускайте попадания пыли и влаги внутрь корпуса - IP20 не обеспечивает защиту от окружающей среды.
• Подключите выходной контакт к цепи управления контактора или аварийному сигналу.

Работает совместно с контакторами LS Electric и другими устройствами, соответствующими стандартам IEC/EN 60947-4-1.

Безопасность и стандарты

Реле соответствует международным нормам IEC/EN 60947-4-1 для тепловых реле перегрузки. Соответствие гарантирует предсказуемость срабатывания и безопасность при работе в промышленных условиях.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому элементу - защита точно повторяет тепловую модель двигателя.
• Широкий диапазон настройки (34–50 А) позволяет использовать одно реле для нескольких типов двигателей.
• Простая механическая конструкция - мало подвижных деталей, высокая надёжность и долгий срок службы.
• Винтовые зажимы обеспечивают прочное соединение даже при вибрациях.

Ограничения применения

• Не применяйте вне закрытых щитов - степень защиты IP20 исключает использование на открытом воздухе или в сырых помещениях.
• Не подходит для частотных преобразователей - биметаллический расцепитель не реагирует правильно на искажённый ток.
• Не заменяет защиту от КЗ - требуется обязательная установка автоматических выключателей или предохранителей.
• Не поддерживает реверс - нельзя применять в системах с изменением направления вращения без внешней логики.

Примеры использования

• Защита асинхронного двигателя 30 кВт на конвейере с номинальным током 40 А.
• Контроль пуска насоса в системе водоснабжения, где возможны задержки при старте.
• Автоматическое отключение вентилятора при заклинивании крыльчатки.

Практические советы

• Перед установкой проверьте ток двигателя - выбирайте реле так, чтобы номинальный ток (42 А) был выше, чем рабочий ток, но ниже порога срабатывания (до 50 А).
• Настройте ток срабатывания на 85–95% от номинала двигателя - это даёт запас на кратковременные перегрузки.
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление снижает эффективность передачи сигнала.
• При использовании в многоканальных системах - помечайте каждый канал, чтобы избежать путаницы при обслуживании.
• Не перегружайте зажимы - превышение момента затяжки может повредить пластмассовые части корпуса.
