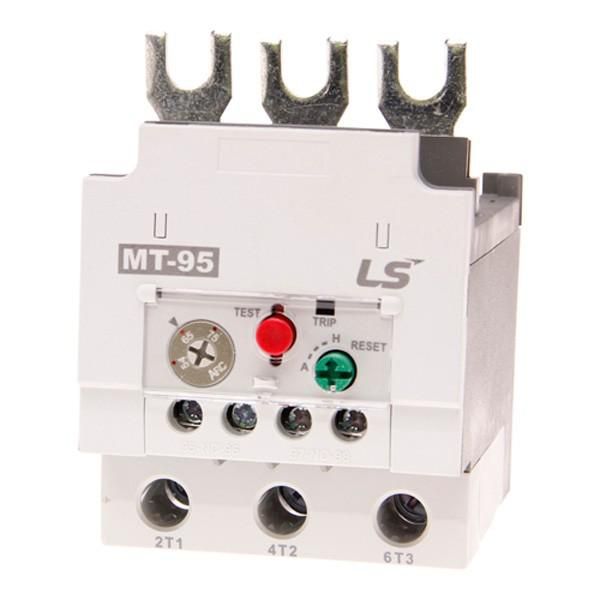

Реле защиты от перегрузки Metasol MT-95/3H 42А 34~50A SCREW LS Electric 1313000800 LSIS

Реле защиты от перегрузки 42A 34~50A, тип подключения SCREW от LS Electric (артикул 1313000800) - устройство для автоматического отключения электродвигателя при опасном превышении тока, предотвращая перегрев и повреждение оборудования.

Назначение и область применения

Реле защиты от перегрузки 42A 34~50A, тип подключения SCREW защищает трёхфазные электродвигатели и другие нагрузки от:

• перегрузки - когда ток превышает допустимый уровень на длительное время;
• обрыва одной из фаз - что вызывает неравномерную нагрузку и перегрев;
• заклинивания ротора - например, при механическом отказе;
• продолжительного пуска - если двигатель долго набирает обороты.

Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и другого промышленного оборудования с номинальным током до 42 А.

Технические характеристики

• Номинальный ток: 42 А - максимальный рабочий ток, при котором реле не срабатывает.
• Диапазон регулировки: 34–50 А - можно настроить порог срабатывания в этом интервале под конкретный двигатель.
• Число полюсов: 3 - защищает все три фазы одновременно.
• Напряжение: до 690 В - совместимо с большинством промышленных сетей переменного тока.
• Тип подключения: винтовое - надёжное и проверенное соединение проводов через зажимы.
• Способ монтажа: на монтажную плату - устанавливается в щите на DIN-рейку или специальную основу.
• Количество контактов: 2 - один нормально замкнутый (NC) и один нормально разомкнутый (NO) для сигнализации или управления.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным предметам, но не от пыли и влаги; требует установки внутри корпуса.
• Класс расцепления: Class 10 - время срабатывания при перегрузке 7,2×I_n составляет 4–10 секунд, что соответствует требованиям к защите двигателей.
• Исполнение: нереверсивное - работает только в одном направлении, не предназначен для управляемого реверса двигателя.

Совместимость и монтаж

Реле защиты от перегрузки 42A 34~50A, тип подключения SCREW монтируется на монтажную плату, которая обычно крепится к DIN-рейке в распределительном щите. Для работы требуется внешний контактный модуль или контактор, который будет отключать питание двигателя при срабатывании реле. Подключение проводов - только винтовое, без быстрозажимных клемм. Убедитесь, что сечение провода соответствует рекомендациям производителя (обычно 0,5–2,5 мм2 для силовых, 0,3–1,5 мм2 для сигналов).

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-4-1 для тепловых реле перегрузки. Класс 10 обеспечивает селективность с другими защитными элементами в системе. Наличие IP20 требует установки в закрытую панель - использование вне корпуса запрещено.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому расцепителю - реагирует на температурный режим, аналогичный нагреву двигателя.
• Широкий диапазон настройки (34–50 А) позволяет использовать одно реле для нескольких двигателей с близкими токами.
• Надёжное винтовое подключение снижает риск ослабления контакта при вибрациях.
• Сигнальные контакты позволяют интегрировать реле в системы контроля и аварийной сигнализации.

Ограничения применения

• Не подходит для защиты однофазных нагрузок - только трёхфазные цепи.
• Не защищает от короткого замыкания - обязательно нужен автоматический выключатель или предохранитель перед реле.
• Не имеет термической компенсации окружающей температуры - при экстремальных условиях (например, жара выше +40C) возможны ложные срабатывания.
• IP20 - нельзя применять во влажных, пыльных или открытых помещениях без дополнительной защиты корпуса.
• Нереверсивное исполнение исключает возможность управления реверсом двигателя через это реле.

Примеры использования

• Защита асинхронного двигателя насоса воды с током 40 А в промышленной системе водоснабжения.
• Контроль перегрузки вентилятора на конвейере с пиковым током 45 А при старте.
• Автоматическое отключение компрессора при заклинивании вала, чтобы избежать выхода из строя обмоток.

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя - настройте реле на 90–100 % от этого значения, но не ниже 34 А.
• При использовании в высоких температурах (более +40 C) выбирайте реле с более высоким классом защиты или применяйте принудительное охлаждение.
• Обязательно используйте внешний контактор - само реле не коммутирует мощность, только даёт сигнал.
• Проверяйте затяжку винтов после первых 10–20 часов работы - вибрация может ослабить соединения.
• Артикул 1313000800 от LS Electric совместим с другими изделиями серии MT - легко заменить при необходимости.
