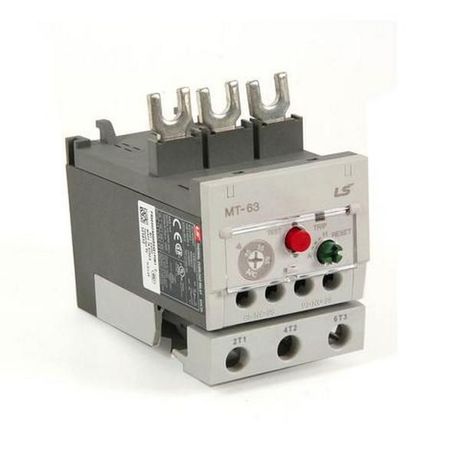

Реле защиты от перегрузки Metasol MT-63 55А 45~65 3К SCREW LS Electric 1310001200 LSIS

Реле защиты от перегрузки MT-63 55A 45~65 3K SCREW от LS Electric обеспечивает надёжную защиту электродвигателей и силовых цепей переменного тока от перегрузок, обрывов фаз и затянутых запусков. Артикул 1310001200 - часть серийного решения MT-63, предназначенного для монтажа на DIN-рейку.

Назначение и область применения

Реле защиты от перегрузки MT-63 55A 45~65 3K SCREW защищает оборудование от повреждений из-за превышения допустимого тока. Подходит для защиты трёхфазных электродвигателей в системах автоматизации: насосах, компрессорах, конвейерах, вентиляторах и других устройствах с высокими пусковыми токами. Также предотвращает последствия обрыва одной из фаз или слишком долгого времени запуска двигателя.

Технические характеристики

• Номинальный ток: 55 А - максимальный постоянный ток, который реле способно контролировать без срабатывания;
• Напряжение: до 690 В - работает в сетях переменного тока с напряжением до этого значения;
• Тип тока: переменный - не постоянным током;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Тип присоединения: винтовое - провода зажимаются болтами, требует правильного момента затяжки;
• Количество контактов: 1 пара НЗ (нормально замкнутый) - используется для сигнализации сработавшего состояния;
• Степень защиты IP20 - защищено от доступа пальцев и предметов более 12 мм, но не герметично; не подходит для влажных или пыльных сред вне корпуса;
• Класс расцепления: 3K - время срабатывания соответствует стандартному графику для двигателей с умеренной нагрузкой;
• Уставка тока: регулируется в диапазоне 45–65 А - можно настроить порог срабатывания под конкретный двигатель;
• Способ монтажа: DIN-рейка или монтажная плата - совместим с типичными шкафами управления.

Совместимость и монтаж

Реле MT-63 55A 45~65 3K SCREW устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - необходимо соблюдать рекомендованную площадь сечения жил (обычно 0,5–2,5 мм2). Кабели должны быть зачищены точно на длину, указанную в документации, чтобы избежать плохого контакта. Устройство не имеет встроенного выключателя - его следует использовать в паре с контактором или рубильником. Прямой монтаж на стену возможен через отверстия, но не является основным вариантом.

Безопасность и стандарты

Реле соответствует международным требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.1. Обеспечивает безопасную работу в условиях нормальной температуры окружающей среды (до +40 C). Отказ от работы при перегреве происходит благодаря биметаллическому элементу - он реагирует на тепловую энергию, а не на мгновенные скачки тока. Это делает устройство подходящим именно для защиты от длительных перегрузок, а не коротких замыканий.

Преимущества

• Настройка тока срабатывания в широком диапазоне (45–65 А) позволяет адаптировать реле под различные модели двигателей;
• Фиксированное исполнение 3K гарантирует точное соответствие времятоковым характеристикам для большинства промышленных применений;
• Винтовое соединение обеспечивает прочный контакт даже при вибрациях и частых изменениях нагрузки;
• Один контакт НЗ легко интегрируется в системы контроля и аварийной сигнализации;
• Производится LS Electric - проверенная технология, используемая в мировых проектах автоматизации.

Ограничения применения

• Не защищает от коротких замыканий - требуется установка предохранителей или автоматических выключателей;
• IP20 не обеспечивает защиту от воды, пыли и агрессивной среды - нельзя устанавливать на открытых участках или в сырых помещениях без дополнительного кожуха;
• Подходит только для переменного тока - не применяется в DC-системах;
• Необратимое срабатывание: после срабатывания потребуется ручное восстановление - невозможно автоматическое включение;
• Не поддерживает дистанционное управление или коммуникацию - полностью механический принцип действия.

Примеры использования

• Защита трехфазного насоса мощностью 30 кВт в системе водоснабжения;
• Обесточивание конвейера при заклинивании груза;
• Автоматическая остановка воздушного компрессора при длительном пуске;
• Контроль режима работы вентилятора в HVAC-системе.

Практические советы

• Выбирая реле MT-63 55A 45~65 3K SCREW, сверьте номинальный ток двигателя с уставкой - она должна находиться в пределах 85–110 % от рабочего тока;
• Проверьте, что винты клемм плотно затянуты - слабый контакт вызывает нагрев и ложные срабатывания;
• Если двигатель часто запускается, учтите, что реле будет медленнее восстанавливаться после срабатывания - нужен интервал остывания около 10 минут;
• Для удобства обслуживания подпишите клеммы и подключённые провода - особенно важно при наличии нескольких аналогичных реле в одном щите;
• Артикул 1310001200 - это одна модель из четырёх в серии MT-63; другие версии имеют другую чувствительность или тип расцепления - не путайте их при замене.
