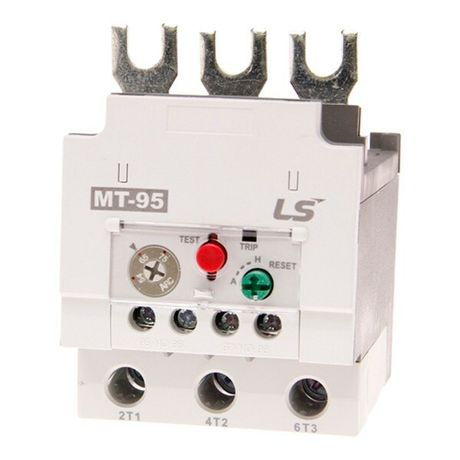

Реле защиты от перегрузки Metasol MT-95/3H 83А 70х95А SCREW LS Electric 1313001200 LSIS

Реле защиты от перегрузки MT-95/3H 83A 70~95A, винтовое - устройство для автоматической защиты трёхфазных электродвигателей и силовых цепей от перегрузок, обрыва фазы и длительного пуска. Произведённое LS Electric, это надёжное решение для промышленных систем, где важна точная и долговечная защита. Артикул 1313001200 соответствует серийному исполнению с винтовым подключением и монтажом на плату.

Назначение и область применения

Реле защиты от перегрузки MT-95/3H 83A 70~95A, винтовое защищает электродвигатели и другую нагрузку от повреждений из-за:

• перегрузки по току (при превышении допустимых значений)
• обрыва одной из фаз
• заклинивания ротора
• слишком длинного времени пуска

Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и других промышленных механизмов с трёхфазным питанием. Применяется там, где требуется автономная защита без внешних контроллеров.

Технические характеристики

• Тип устройства: реле перегрузки с биметаллическим расцепителем
• Номинальный ток: 70–95 А - регулируемый диапазон, позволяет точно настроить порог срабатывания под конкретную нагрузку
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно
• Тип подключения: винтовые зажимы - надёжное соединение без необходимости специальных инструментов
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и управления цепями отключения
• Исполнение: нереверсивное - работает только в одном направлении, не предназначен для управляемого реверса двигателя
• Способ монтажа: на монтажную плату - устанавливается прямо на печатную плату внутри щита управления, не требует DIN-рейки

Совместимость и монтаж

MT-95/3H 83A 70~95A, винтовое монтируется напрямую на печатную плату через выводы. Для правильной установки важно:

• обеспечить доступ к винтовым клеммам для подключения проводов сечением до 4 мм2
• не перетягивать винты - это может повредить контактные площадки
• учесть габариты устройства при проектировании платы - он занимает место, аналогичное стандартному реле среднего размера
• подключать только к трёхфазной сети переменного тока; постоянный ток не поддерживается

Не совместимо с DIN-рейками. Для монтажа в шкафах с рейкой потребуется переходник или другой тип реле.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 и ГОСТ Р 50030.4.1 для тепловых реле перегрузки. Обеспечивает безопасную работу в условиях температур от -25C до +60C и относительной влажности до 90%. Класс расцепления - 10А, что означает время срабатывания при 7,2×Iн - от 2 до 10 секунд, что оптимально для большинства двигателей.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому элементу - минимум ложных срабатываний
• Автоматическая или ручная кнопка восстановления - удобно для оператора после сработавшей защиты
• Стабильная работа при колебаниях температуры окружающей среды
• Простая диагностика: состояние контактов легко проверить визуально или тестером
• Долгий срок службы - механическая конструкция без микросхем снижает риск отказа

Ограничения применения

• Не подходит для защиты однофазных нагрузок - только трёхфазные системы
• Не имеет встроенного таймера или цифровой индикации - нельзя настраивать задержки или видеть текущий ток
• Не используется в сетях с частотой ниже 45 Гц или выше 65 Гц
• Не рекомендуется для применений с высокими импульсными токами (например, сварочные аппараты)
• Требует ручной настройки - нет предварительно установленного значения тока, необходимо выставить вручную в диапазоне 70–95 А

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения мощностью 30 кВт
• Обеспечение безопасности конвейера на пищевом производстве с частыми пусками
• Функциональный элемент в пульте управления воздушным компрессором
• Дополнительная защита в составе пускателя с контактором, когда нужна независимая тепловая защита

Практические советы

• Перед установкой обязательно выставьте ток срабатывания в соответствии с номиналом двигателя - используйте шкалу на корпусе реле
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев и ложные срабатывания
• При использовании в запылённых помещениях периодически очищайте поверхность контактов
• Если двигатель часто запускается, убедитесь, что время пуска не превышает 10–15 секунд - иначе реле будет срабатывать даже при нормальной работе
• Для систем с высокой вероятностью обрыва фазы - комбинируйте с дополнительным реле контроля фаз
