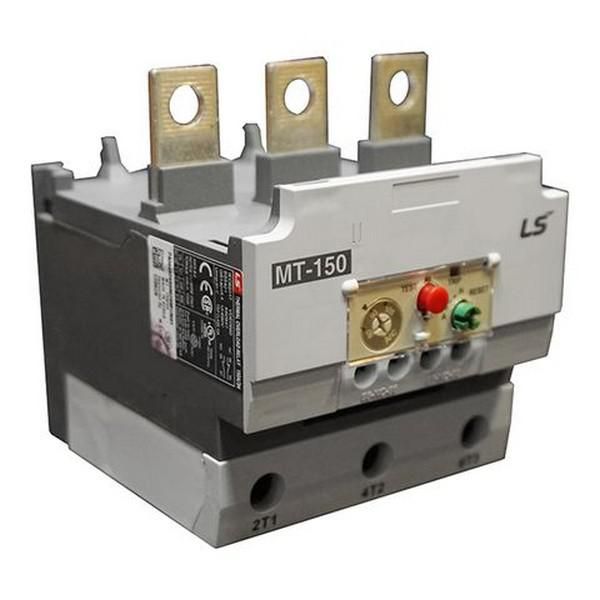

Реле защиты от перегрузки Metasol MT-150/3H 93А 80~105А SCREW LS Electric 1375001200 LSIS

Реле защиты от перегрузки MT-150/3H 93A 80~105A с винтовым креплением от LS Electric предназначено для надёжной защиты электродвигателей и силовых цепей переменного тока от перегрузок, обрывов фаз и затянутых запусков. Артикул 1375001200 - часть серийного решения MT, проверенного на промышленном оборудовании.

Назначение и область применения

Реле защиты от перегрузки MT-150/3H 93A используется для автоматического отключения питания при опасных режимах работы: когда ток превышает допустимый уровень, происходит обрыв одной из фаз, либо двигатель долго набирает обороты или застрял. Подходит для установки в щитах управления насосами, компрессорами, конвейерами, вентиляторами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 93 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания;
• Диапазон регулировки: 80–105 А - можно настроить под конкретную нагрузку внутри этого предела;
• Число полюсов: 3 - защищает все три фазы одновременно;
• Напряжение: до 690 В - совместимо с большинством трёхфазных сетей промышленного напряжения;
• Подключение: винтовые зажимы - надёжный контакт без необходимости специальных инструментов;
• Способ монтажа: на монтажную плату - устанавливается прямо на DIN-рейку или панель через крепёжные отверстия;
• Исполнение: нереверсивное - работает только в одном направлении, не предназначен для управляемого реверса ;
• Степень защиты IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки в закрытую панель;
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации состояния срабатывания или отключения.

Совместимость и монтаж

MT-150/3H 93A монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 4 мм2 - соответствуют требованиям винтовых зажимов. Убедитесь, что момент затяжки не превышает рекомендованного (обычно 0,5–0,7 Нм); переутяжка повредит контакты. Контакты N/O и N/Z подключаются к цепям контроля, аварийной световой сигнализации или PLC. Работает исключительно с внешним магнитным пускателем - само по себе не коммутирует основную нагрузку.

Безопасность и стандарты

Реле соответствует международному стандарту IEC 60947-4-1 и ГОСТ Р 50030.4.2. Применяется в системах, где требуется соответствие требованиям безопасности промышленного оборудования. Биметаллический элемент обеспечивает тепловую задержку, имитирующую нагрев двигателя - снижает риск ложных срабатываний при кратковременных перегрузках.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому расцепителю - реалистично моделирует температурный профиль двигателя;
• Удобная регулировка тока с помощью шкалы на корпусе - позволяет точно адаптировать порог под типичную нагрузку;
• Жесткая механическая связь между полюсами - гарантирует отключение всех фаз даже при отказе одного;
• Простая диагностика: положение рычага показывает состояние - “S” = сработало, “R” = готово к возврату;
• Совместимость со всеми стандартными пускателями LS Electric и аналогами других производителей.

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток частотой 50/60 Гц;
• IP20 не допускает использование во влажных, пыльных или агрессивных средах без дополнительной герметизации корпуса;
• Не имеет встроенного механизма самовозврата - после срабатывания необходимо вручную перевести рычаг в положение R;
• Не поддерживает функции удалённого управления или модульной связи - только дискретные выходы;
• Не рассчитано на работу при температуре ниже –10 C или выше +60 C - соблюдайте условия хранения и эксплуатации.

Примеры использования

• Защита трехфазного насоса мощностью 30 кВт в системе водоснабжения;
• Обеспечение безопасного старта конвейера с высоким моментом инерции;
• Автоматическое отключение вентилятора при заклинивании крыльчатки;
• Контроль пуска компрессора в холодильной установке - предотвращает перегрев при долгих попытках запуска.

Практические советы

• Перед установкой сверьте фактический ток потребления двигателя с диапазоном 80–105 A - выбирайте реле так, чтобы рабочий ток находился в середине диапазона для лучшей чувствительности;
• Проверьте плотность затяжки винтов каждые 6 месяцев - особенно в условиях вибраций;
• Если двигатель часто запускается, увеличьте время выдержки настройки - это продлит срок службы контактов;
• Не устанавливайте рядом с источниками сильного тепла - влияет на точность термической защиты;
• При использовании нескольких реле в одном щите - располагайте их с зазором минимум 10 мм для теплоотвода.
