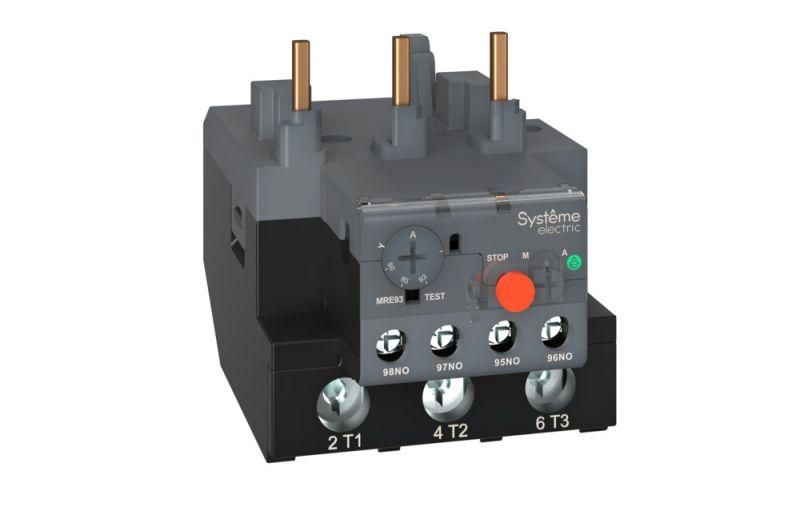

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRE F93 80-93A КЛАСС 10 (LRE365) - MRE9393 APC

Тепловое реле перегрузки MRE F93 80-93A класс 10 от Systeme Electric - устройство для защиты электродвигателей от перегрузок, обрыва фазы и долгих пусков. Артикул mre9393 рассчитан на ток до 93 А и устанавливается прямо на контакторы серии MC1E.

Назначение и область применения

Тепловое реле MRE F93 80-93A класс 10 предохраняет электромоторы и силовые цепи от повреждений из-за длительной перегрузки, внезапного обрыва одной из фаз, слишком длинного времени запуска или заклинивания ротора. Подходит для установки в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Применяется исключительно в паре с контактными аппаратами серии MC1E.

Технические характеристики

• Номинальный ток: 93 А
• Диапазон регулирования: 80–93 А - позволяет точно настроить порог срабатывания под реальную нагрузку
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе составляет 5–10 секунд, что соответствует требованиям IEC/EN 60947-4-1
• Максимальное рабочее напряжение: 690 В - подходит для сетей среднего напряжения
• Число полюсов: 3 - обеспечивает трёхфазную защиту
• Количество контактов: 2 (нормально замкнутый + нормально разомкнутый) - для сигнализации и управления
• Тип подключения: винтовые зажимы - надёжная механическая связь без необходимости специальных инструментов
• Способ монтажа: непосредственное крепление - монтируется прямо на корпус контактора, экономит место в щите
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Тепловое реле MRE F93 80-93A класс 10 проектировалось как модуль для системы SystemePact MC - поэтому устанавливается **только** на контакторы серии MC1E. Совместимость проверена производителем: фиксирующие механизмы, расстояние между клеммами и расположение выводов полностью согласованы. Для монтажа достаточно совместить направляющие и плотно зафиксировать реле до характерного щелчка. Кабели подсоединяются через винтовые зажимы - момент затяжки не требует контрольного момента, но следует избегать перетяга. После установки необходимо выставить ток срабатывания в пределах 80–93 А с помощью регулировочного колесика.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-4-1. Конструкция имеет степень защиты IP20 - доступ к внутренним элементам возможен только при открытой крышки. Переключатель режимов (ручной / автоматический возврат) защищён пластиковой крышкой, чтобы случайно не изменить настройку во время обслуживания. Нагревательные элементы выполнены с учётом температурного коэффициента, снижающего риск ложных срабатываний при высокой окружающей температуре.

Преимущества

• Интеграция с контактными аппаратами MC1E - минимизирует количество проводов и ускоряет сборку шкафа
• Широкий диапазон регулировки (80–93 А) - одно реле покрывает несколько типоразмеров двигателей
• Функция ручного возврата - удобна при диагностике причин срабатывания, особенно в труднодоступных местах
• Стандартные винтовые зажимы - совместимы с большинством кабельных решений, не требуют переходников
• Высокая точность срабатывания благодаря термобиметаллической системе с компенсацией внешней температуры

Ограничения применения

• Не для защиты однофазных двигателей - требуется три фазы
• Не работает автономно - обязательно нужен контактор MC1E
• Запрещено использовать вне диапазона температур –25C…+60C
• Не предназначен для частых пусков более 6 раз в час - может вызвать преждевременный износ биметалла
• Не защищает от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей

Примеры использования

• Защита асинхронного двигателя 75 кВт на конвейере в пищевой промышленности
• Обеспечение безопасности насосной группы в системе водоочистки
• Контроль работы вентилятора в HVAC-системе с переменной нагрузкой
• Автоматизация компрессора воздуха в мастерской - предотвращение перегрева при длительной работе

Практические советы

• Перед первым запуском всегда проверьте соответствие установленного значения тока (например, 88 А) паспортному значению двигателя
• При использовании в условиях повышенной температуры (более 40 C) рекомендуется увеличивать настройку на 5–10 %
• После каждого срабатывания - даже если реле вернулось в исходное состояние - осмотрите двигатель и источник перегрузки
• Не используйте реле MRE F93 80-93A класс 10 вместо устройства защиты от потери фазы - хотя он её детектирует, он не является полноценным фазоконтроллером
• Артикул mre9393 можно заказывать в комплекте с контактным аппаратом MC1E - так гарантируется идеальная совместимость и быстрая замена
