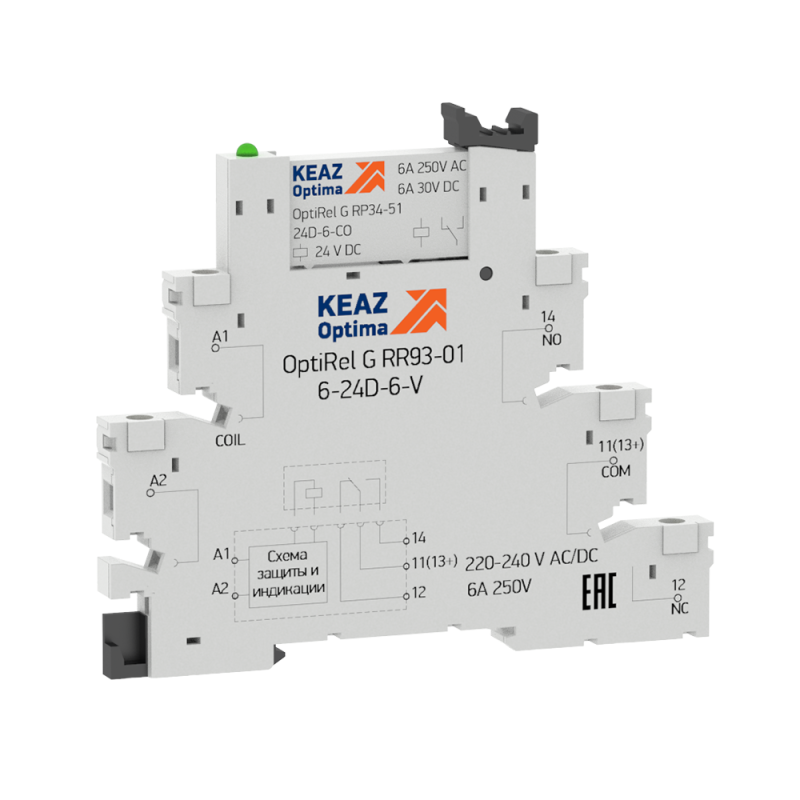

Релейный модуль OptiRel G RM38-51-24D-6-V-CO-G - это компактное устройство на DIN-рейку с винтовым подключением, предназначенное для коммутации слаботочных и средних нагрузок в автоматизированных системах. Модуль сочетает в себе реле RP34 и розетку RR93, обеспечивая надёжную изоляцию между управляющими цепями (24 В DC) и силовой нагрузкой до 6 А. Бренд КЭАЗ Optima предлагает эту модель как часть серии OptiRel G для промышленного использования.

Назначение и область применения

Релейный модуль OptiRel G RM38-51-24D-6-V-CO-G используется для передачи и усиления сигнала между контроллерами (например, ПЛК), датчиками и исполнительными устройствами. Он обеспечивает гальваническую развязку, защищая чувствительную электронику от помех и высоких напряжений. Подходит для систем автоматизации на заводах, конвейерах, станках, линиях упаковки и других объектах с жесткими требованиями к надёжности.

Технические характеристики

• Напряжение управления: 24 В постоянного тока (DC)
• Номинальный ток контактов: 6 А
• Тип переключения: моностабильное (обычно замкнутый/разомкнутый)
• Количество контактов: 1 нормально открытый (NO) + 1 нормально закрытый (NC)
• Тип подключения: винтовые зажимы
• Ширина корпуса: 6 мм
• Степень защиты: IP20 (защита от прикосновения и крупных частиц, но не от воды и пыли)
• Поляризация: обязательна - требуется правильное подключение полярности (+/-)
• Контакты: позолоченные AgNi+Au - для работы с малыми токами (до нескольких миллиампер)
• Способ монтажа: на DIN-рейку 35 мм
• В комплекте: розетка (цоколь) RR93 для быстрого подключения и замены

Совместимость и монтаж

Релейный модуль OptiRel G RM38-51-24D-6-V-CO-G совместим только с розеткой RR93, входящей в комплект. Установка происходит на стандартную DIN-рейку. Для подключения управляющего напряжения используются клеммы 1–2, для нагрузки - 3–4 (NO) и 5–6 (NC). Перед монтажом проверьте соответствие полярности: неверное подключение 24 В DC может повредить катушку реле. Розетка фиксируется щелчком - её можно легко вынуть для замены реле без демонтажа всей системы.

Безопасность и стандарты

Модуль соответствует промышленным стандартам безопасности для оборудования класса IEC 61810-1 и IEC 60947-5-1. Наличие позолоченных контактов снижает риск окисления и нагрева при работе с малыми токами. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не рассчитан на работу во влажной среде или в условиях пыли - для таких задач требуются устройства с более высокой степенью защиты.

Преимущества

• Компактность: ширина всего 6 мм позволяет разместить до 16 реле в одном ряду на стандартной DIN-рейке
• Высокая надёжность контактов: позолоченный сплав AgNi+Au предотвращает “прилипание” и увеличивает срок службы при коммутации слаботочных сигналов
• Гибкость: розетка с винтовыми клеммами упрощает обслуживание - реле меняется за минуту без пайки
• Изолированная работа: гальваническая развязка защищает ПЛК и другие микроконтроллеры от скачков напряжения

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, запылённости или на открытом воздухе - IP20 недостаточно
• Поддерживает только постоянный ток 24 В; переменный ток (AC) не допускается
• Максимальный ток - 6 А, нельзя использовать для мощных двигателей или нагревательных элементов выше этой отметки
• Чувствителен к обратной полярности - подключение 24 В DC с неправильной полярностью приведёт к выходу из строя катушки
• Не рекомендован для частых включений (>1000 циклов/час) при максимальном токе - возможен износ контактов

Примеры использования

• Переключение соленоидных клапанов в системах пневматики через ПЛК
• Управление световыми индикаторами, энкодерами или датчиками положения
• Разрыв цепи управления в системах аварийной остановки
• Интерфейс между 24 В DC логическими сигналами и 220 В AC реле-контакторами
• Сборка распределительных щитов с плотной компоновкой - особенно там, где мало места

Практические советы

• При проектировании учтите, что ширина 6 мм - это только корпус. Общий размер с розеткой больше - проверьте свободное место на рейке
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить пластиковые контакты
• Для долгой работы с малыми токами (менее 100 мА) используйте именно этот модуль - обычные реле с серебряными контактами могут “залипать”
• Если нужна замена - всегда используйте оригинальную розетку RR93. Совместимость с другими цоколями не гарантируется
• Проверяйте наличие 24 В DC на входе перед включением - подача 110 В или переменного тока вызовет немедленный отказ
