Релейный модуль OptiRel G RM38-51-6D-6-V-CO| 280986 | КЭАЗ

Релейный модуль RM38-51-6D-6-V-CO ГСИ(н) от КЭАЗ - компактное устройство для коммутации слаботочных управляющих сигналов в промышленных системах. Модуль обеспечивает гальваническую изоляцию между контроллерами (например, ПЛК) и силовыми нагрузками, используя встроенный винтовой разъём и розетку. Артикул 280986 относится к серии OptiRel G, предназначенной для плотного монтажа на DIN-рейке.

Назначение и область применения

Релейный модуль RM38-51-6D-6-V-CO ГСИ(н) используется для передачи и усиления управляющих сигналов от слаботочных устройств - таких как датчики, ПЛК, микроконтроллеры - к исполнительным механизмам: катушкам контакторов, клапанам, маломощным двигателям, световым индикаторам. Он защищает чувствительную электронику от высоких напряжений и помех, обеспечивая надёжную электрическую изоляцию. Подходит для автоматизации станков, конвейеров, систем вентиляции и других задач в промышленном оборудовании.

Технические характеристики

• Напряжение управления: 6 В постоянного тока (DC)
• Номинальный ток контактов: 6 А
• Тип контактов: 1 нормально разомкнутый (NO), 1 нормально замкнутый (NC), 1 переключающий (SPDT)
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после отключения питания)
• Поляризация: определённая - требуется соблюдение полярности (+ и –) при подключении управляющей цепи
• Подключение: винтовые зажимы для проводов
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги
• Ширина корпуса: 6 мм - минимальная для плотного расположения на рейке

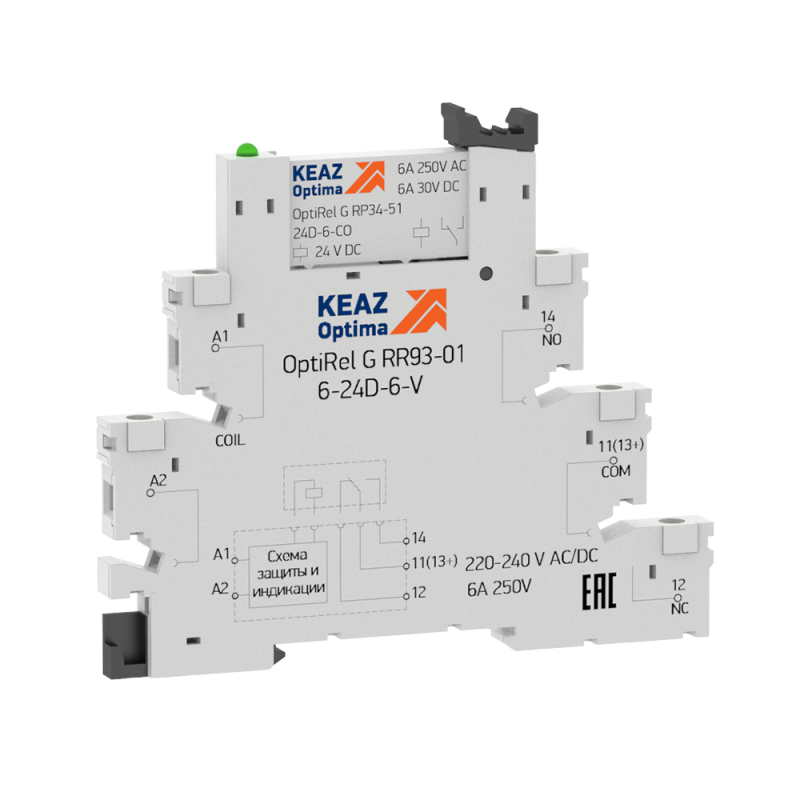

• Комплектация: встроенная розетка RR93 для фиксации реле RP34

Совместимость и монтаж

Релейный модуль RM38-51-6D-6-V-CO ГСИ(н) представляет собой сборку: втычное реле RP34 вставляется в розетку RR93, которая крепится на DIN-рейку. Установка происходит просто - розетка защёлкивается на рейке, реле вставляется сверху до щелчка. Для подключения используются винтовые клеммы: управление - на контактах 13–14, нагрузка - на 1–2–3. Обязательно проверьте соответствие напряжения управления (6 В DC) и максимального тока нагрузки (6 А). Не допускается использование с переменным током или напряжением выше 6 В - возможен выход из строя.

Безопасность и стандарты

Модуль соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 предполагает работу только внутри закрытых распределительных щитов. Нет защиты от влаги, пыли и внешних воздействий - не применять во влажных, пыльных или открытых средах. Контакты выполнены из сплава AgNi (серебро-никель), что повышает долговечность при переключении индуктивных нагрузок.

Преимущества

• Крайне компактная конструкция (6 мм) - позволяет разместить до 16 модулей на стандартной 35-миллиметровой DIN-рейке
• Встроенная розетка упрощает замену реле без перепайки проводов
• Гальваническая изоляция защищает ПЛК и другие чувствительные устройства от скачков напряжения
• Высокая надёжность контактов AgNi при работе с индуктивными нагрузками
• Совместимость с другими изделиями серии OptiRel G - можно использовать одновременно с аналогичными модулями

Ограничения применения

• Не работает с переменным током - только постоянное напряжение 6 В
• Запрещено подключать нагрузки выше 6 А - риск сваривания контактов
• IP20 - нельзя использовать вне щита, в условиях повышенной влажности, пыли или температур ниже -25C / выше +60C (уточнять в документации производителя)
• Чувствителен к обратной полярности - неверное подключение управляющего напряжения может вывести реле из строя
• Не предназначен для частого включения/выключения более 1000 раз в час - снижает срок службы контактов

Примеры использования

• Управление пневматическим клапаном через ПЛК с выходом 24 В DC - здесь модуль служит буфером, переводя 6 В сигнала в 6 А мощности
• Переключение индикаторной лампы 220 В при получении импульса от датчика уровня
• Изолированное управление реле стартера двигателя от контроллера с низкоуровневым выходом
• Сборка многофункционального щита с десятками входов/выходов - благодаря узкому формату легко размещаются сотни каналов

Практические советы

• При монтаже на DIN-рейку убедитесь, что розетка полностью защёлкнулась - проверьте визуально и легким покачиванием
• Затягивайте винты клемм достаточным усилием - недостаточно затянутый провод вызывает нагрев и отказ
• Для работы с индуктивными нагрузками (катушки, двигатели) рекомендуется параллельно контакту установить демпфирующую RC-цепь или варистор
• При использовании нескольких модулей в одном ряду - оставляйте свободное место для теплоотвода, особенно при длительной нагрузке близкой к 6 А
• Запасные реле RP34 совместимы с этой розеткой - всегда храните запасные элементы для быстрой замены
• Артикул 280986 - это готовый модуль; если нужна только розетка - заказывайте RR93 отдельно, если только реле - RP34-6D-6-A
