Релейный модуль OptiRel G RM38-61-48U-6-P-CO| 280993 | КЭАЗ

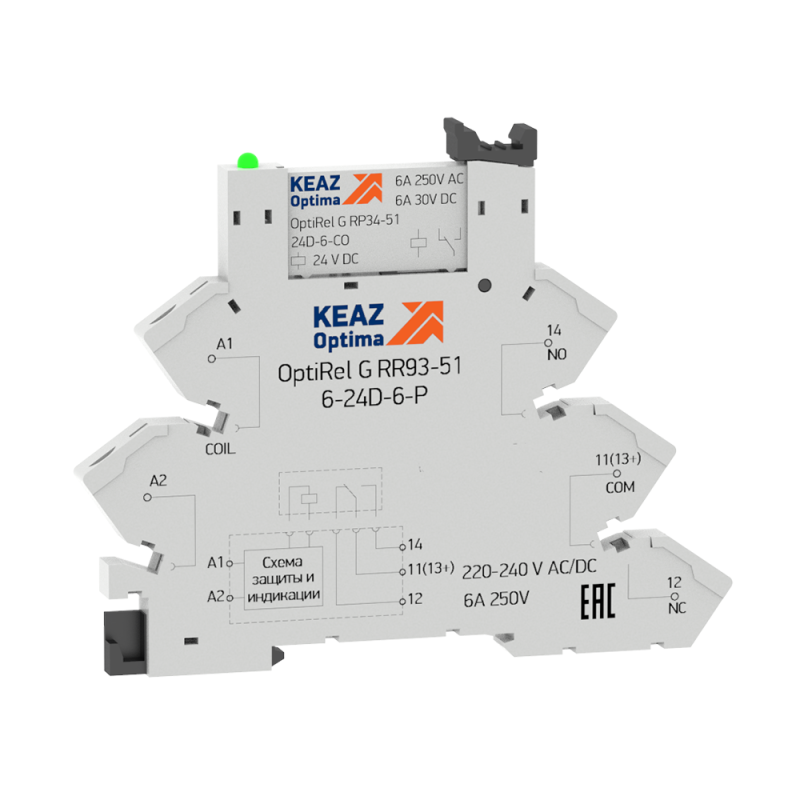

Релейный модуль RM38-61-48U-6-P-CO от КэАЗ - компактное устройство для коммутации слаботочных управляющих сигналов в промышленных системах. Модуль сочетает в себе реле и розетку в одном корпусе, обеспечивая гальваническую изоляцию между контроллерами (например, ПЛК) и нагрузками до 6 А. Артикул RM38-61-48U-6-P-CO принадлежит к серии OptiRel G и предназначен для монтажа на DIN-рейку.

Назначение и область применения

RM38-61-48U-6-P-CO используется для передачи и усиления управляющих сигналов между низковольтными устройствами (датчики, ПЛК, микроконтроллеры) и более мощными потребителями - катушками контакторов, маломощными двигателями, световыми индикаторами, нагревательными элементами. Устройство защищает чувствительную электронику от высоких напряжений и помех, возникающих при работе силовой нагрузки. Применяется в автоматических линиях, станках, конвейерах, системах вентиляции и других объектах промышленной автоматизации.

Технические характеристики

• Напряжение управления: 48 В AC/DC - работает как на переменном, так и на постоянном токе;
• Номинальный ток контактов: 6 А - способен коммутировать нагрузки до этой величины;
• Конфигурация контактов: 1 нормально замкнутый (NC), 1 нормально разомкнутый (NO), 1 переключающий (SPDT) - универсальная схема для большинства задач;
• Тип управления: моностабильное - возвращает состояние после снятия сигнала управления;
• Подключение: винтовые зажимы - надежное и проверенное решение для проводов до 2,5 мм2;
• Ширина корпуса: 6 мм - минимальная занимаемая площадь на рейке;
• Степень защиты IP20 - защита от доступа пальцев и крупного мусора, но не предназначено для работы во влажной среде;
• Поляризация: свободная - можно подключать управление любым образом (+/-);
• Контакты: AgNi (серебро-никель) - устойчивы к окислению и дуговым воздействиям;
• В комплекте: розетка RR93 - уже установленная, не требует доп purchases.

Совместимость и монтаж

RM38-61-48U-6-P-CO совместим с любой стандартизированной DIN-рейкой типа TS35. Для установки достаточно вставить модуль в направляющие рейки и зафиксировать щелчком. Подключение входов управления осуществляется через верхние клеммы, выходные контакты - через нижние. Наличие встроенной розетки исключает необходимость самостоятельной установки цоколя; реле легко вынимается и меняется без демонтажа всей системы. Совместим с другими изделиями серии OptiRel G - все модули этого семейства взаимозаменяемы по форме и расположению выводов.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 и ГОСТ Р 50030.5.1. Сертифицировано для использования в промышленных условиях. Отсутствие защиты выше IP20 предполагает применение только внутри распределительных щитов, закрытых от брызг воды и пыли. Компоненты выполнены из материалов, устойчивых к температурным колебаниям от –25C до +60C.

Преимущества

• Максимальная плотность монтажа благодаря узкому корпусу (6 мм): на одной рейке помещается до 16 модулей;
• Гальваническая изоляция между управляющей цепью и нагрузкой снижает риск повреждения ПЛК;
• Замена реле происходит за секунды - просто вытянуть старое и вставить новое;
• Агрегированный дизайн (реле+розетка) экономит время монтажа и минимизирует число точек соединения;
• Высокая долговечность контактов AgNi - особенно важна при частых включениях.

Ограничения применения

• Не влажной, запыленной или агрессивной среде - степень защиты IP20 недостаточна;
• Недопустимо использование при напряжении свыше 48 В - возможен пробой изоляции;
• Не рассчитан на работу с индуктивными нагрузками >6 А (например, большие электромоторы) - требуется дополнительная защита (варистор, RC-цепочка);
• Не рекомендован для частого механического перемещения - фиксированная установка обязательна.

Примеры использования

• Переключение вентилятора охлаждения по команде с ПЛК;
• Управление световой индикацией на панели оператора;
• Коммутация клапана или пневматического привода в автоматической линии;
• Формирование аварийного отключения через NC-контакт при потере сигнала.

Практические советы

• Проверьте соответствие сечения проводов: оптимально 0,5–2,5 мм2 для винтовых клемм;
• При использовании длинных управляющих кабелей используйте экранированные жилы - это снизит влияние ЭМИ;
• При необходимости замены реле - всегда отключите питание! Хотя розетка защищает от случайного касания, лучше соблюдать правила безопасности;
• Для удобства обслуживания сохраняйте запасные реле того же артикула - RM38-61-48U-6-P-CO имеет уникальную спецификацию, другие модели не подходят даже внешне похожие;
• Настройка полярности не нужна - модуль работает с любым подключением управления, что упрощает диагностику.
