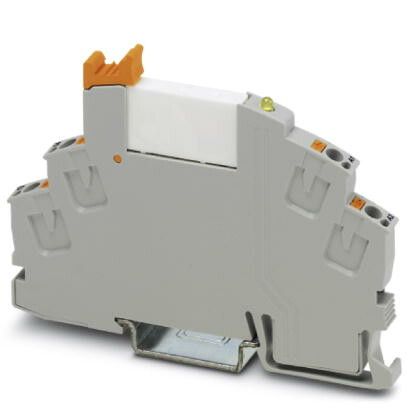

Релейный модуль RIF-0-RPT-24DC/ 1 | 2903361 Phoenix Contact

Релейный модуль RIF-0-RPT-24DC/1 от Phoenix Contact предназначен для коммутации слаботочных управляющих сигналов в автоматизированных системах. Модуль обеспечивает гальваническую изоляцию между цепями управления и нагрузки, что делает его надёжным решением для промышленной автоматизации.

Назначение и область применения

RIF-0-RPT-24DC/1 используется для переключения нагрузок постоянного тока на напряжение до 250 В через управление слабым сигналом 24 В постоянного тока. Подходит для применения в системах управления станков, конвейеров, клапанов, освещения и других устройств, где требуется изолированное управление силовой цепью.

Технические характеристики

• Напряжение управления: 24 В постоянного тока (DC)
• Количество контактов: 1 нормально разомкнутый (NO)
• Максимальное коммутируемое напряжение: 250 В переменного/постоянного тока
• Максимальный коммутируемый ток: 5 А
• Тип контакта: механический, с размыкателем
• Индикация состояния: светодиодная (при наличии питания управления)
• Степень защиты корпуса: IP20
• Установка: на DIN-рейку 35 мм

Совместимость и монтаж

RIF-0-RPT-24DC/1 совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается легко - защёлкивается на рейку одним движением. Для подключения используются винтовые зажимы: вход управления - два контакта для 24 В DC, выход - один контакт для нагрузки. Кабель сечением до 2,5 мм2 допустим для всех клемм. Не требует внешнего питания - работает исключительно от сигнала управления.

Безопасность и стандарты

Модуль соответствует требованиям EN 61810-1 (для реле) и EN 60947-5-1 (для аппаратов управления). Обеспечивает базовую электробезопасность при работе в условиях промышленной среды. Гальваническая изоляция между управляющей и силовой цепью составляет минимум 2,5 кВ.

Преимущества

• Гальваническая изоляция предотвращает помехи и повреждения чувствительной электроники
• Светодиодная индикация позволяет оперативно определить состояние модуля без тестера
• Высокая надёжность механических контактов при частых включениях
• Простота установки и замены благодаря стандартизованному форм-фактору

Ограничения применения

• Не предназначена для работы с высокочастотными импульсами - максимальная частота переключений ограничена механической долговечностью контактов
• Не рекомендуется для применений с индуктивными нагрузками выше 100 Вт без дополнительной защиты (например, фри-wheeling диода)
• IP20 не обеспечивает защиту от пыли и брызг - использовать только внутри щитов или закрытых корпусов
• Не поддерживает коммутацию переменного тока выше 250 В - превышение может вызвать пробой контактов

Примеры использования

• Управление пневматическими клапанами в линии сборки
• Переключение светильников в цехе по команде от PLC
• Активация насоса при достижении заданного уровня в резервуаре
• Подключение нагревательных элементов через терморегулятор

Практические советы

• При использовании с индуктивными нагрузками (электромагниты, катушки) обязательно установите демпферную цепь (диод или RC-цепь) параллельно нагрузке - это продлит срок службы контактов RIF-0-RPT-24DC/1
• Проверьте полярность при подключении 24 В DC - неверная полярность не повредит модуль, но светодиод не будет гореть
• Для многоканальных систем используйте комплектные держатели - они позволяют одновременно монтировать несколько модулей и упрощают обслуживание
• RIF-0-RPT-24DC/1 - часть серии RIF от Phoenix Contact; при замене можно использовать аналогичные модели с другими параметрами (например, 12 В или 2 канала), если они подходят по току и напряжению
