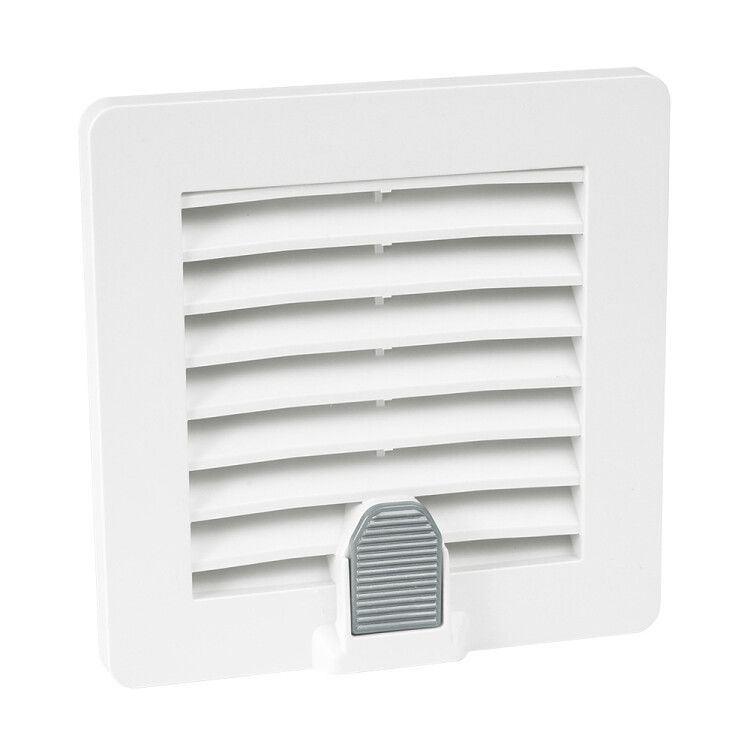

Решетка вентиляционная с фильтром 150х150 мм, IP54 | 308870 КЭАЗ

Решетка вентиляционная с фильтром 150х150 мм, IP54 от КЭАЗ (арт. 308870) - элемент системы принудительной вентиляции для корпусов электрооборудования, обеспечивающий защиту от пыли и попадания крупных частиц при минимальном сопротивлении воздушному потоку.

Назначение и область применения

Решетка вентиляционная с фильтром 150х150 мм, IP54 используется для организации входного воздухообмена в шкафах управления, распределительных устройствах и других герметичных корпусах. Применяется там, где требуется защита внутреннего оборудования от пыли, но при этом необходимо сохранить возможность активного охлаждения с помощью одного вентилятора. Подходит для установки в НКУ (нормируемых коммутационных устройствах), автоматических щитах, контроллерах и промышленной аппаратуре, работающей в условиях повышенной запыленности.

Технические характеристики

• Размеры: 150 × 150 мм (площадь прохода), глубина 154 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но пыль не проникает в количестве, нарушающем работу) и от брызг воды со всех направлений
• Материал: пластик - устойчив к коррозии, не проводит ток, легкий и долговечный
• Тип: решетка с встроенным фильтрующим элементом
• Максимальное количество вентиляторов: 1 - рассчитана на один вентилятор соответствующего размера
• Поверхность: матовая / шлифованная - снижает блики, удобна для визуального контроля, не царапается легко

Совместимость и монтаж

Решетка вентиляционная с фильтром 150х150 мм, IP54 монтируется методом защелкивания - не требует сверления, болтов или инструментов. Устанавливается в предварительно вырезанное окно в стенке шкафа с габаритами, совпадающими с внешними размерами решетки. Защелки расположены по периметру и надежно фиксируют изделие в рамке. Для правильной работы важно, чтобы толщина материала шкафа была в пределах допустимой для механизма защелкивания (обычно 1–3 мм). Совместима с вентиляторами 150×150 мм, например, из серий OptiBox M.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP54, что гарантирует безопасную эксплуатацию в помещениях с возможным воздействием пыли и влаги. Материал не поддерживает горение и не содержит токсичных компонентов, подходящих для промышленного использования. Соответствует общим требованиям ГОСТ Р 51319 и IEC 60529 для электроустановок.

Преимущества

• Фильтр встроен в конструкцию - не нуждается в дополнительной установке
• Защелкивающийся монтаж - экономит время при сборке и обслуживании
• Пластиковая конструкция - не ржавеет, не деформируется от влажности
• Матовое покрытие - не отражает свет, не требует частой очистки от следов пальцев
• Одиночная вентиляция - оптимизирована под один вентилятор, исключает перегрузку системы

Ограничения применения

• Не предназначена для установки наружных или открытых участков - IP54 не защищает от прямого дождя или струй воды
• Не рекомендована для сред с химически агрессивными парами (кислоты, растворители) - материал пластик не устойчив к таким воздействиям
• Запрещено использовать более одного вентилятора - превышение нагрузки может вызвать деформацию или повреждение защелок
• Фильтр требует периодической замены - при сильной запыленности интервал составляет 3–6 месяцев

Примеры использования

• Вентиляция шкафов ЧПУ станков в механосборочных цехах
• Подвод воздуха в распределительные щиты на объектах ЖКХ
• Охлаждение контроллеров PLC в пищевой и фармацевтической промышленности
• Системы вентиляции в ячейках автоматизации на логистических терминалах

Практические советы

• Перед установкой проверьте точность выреза в шкафе - отклонение более +-1 мм затруднит защелкивание
• При использовании вентилятора с высокой мощностью убедитесь, что он не создает давление выше 100 Па - иначе возможно прогибание фильтра
• Регулярно осматривайте фильтр: забитый фильтр снижает эффективность охлаждения на 30–50%
• Замену фильтра выполняйте при отключенном питании - даже при IP54 есть риск попадания пыли в зону контактов
• Решетка вентиляционная с фильтром 150х150 мм, IP54 от КЭАЗ совместима с другими элементами серии OptiBox M - можно собирать унифицированные решения
