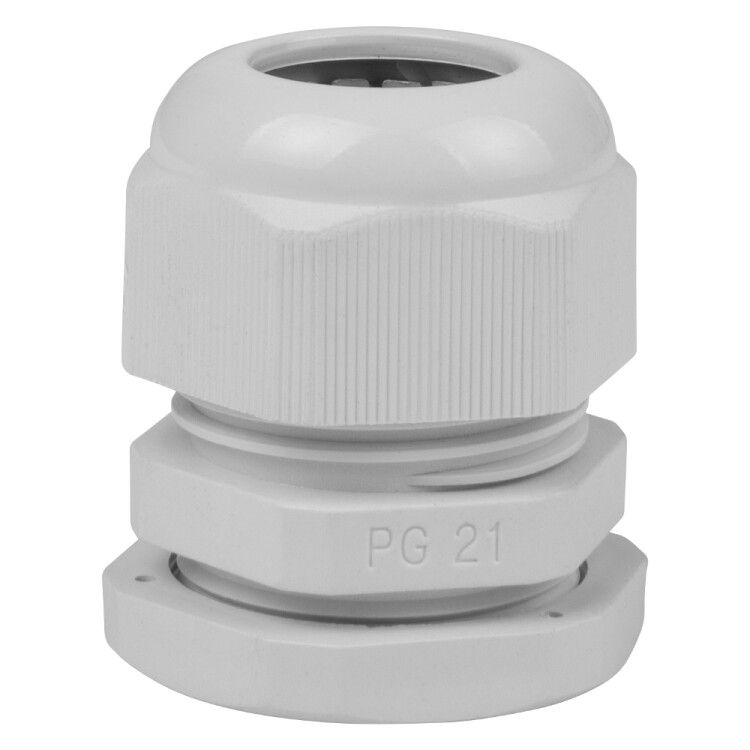

Сальник PG21-(Dпроводника 15-18мм)-IP54 | 143109 КЭАЗ

Сальник PG21 (диаметр проводника 15–18 мм) IP54 от КЭАЗ - надёжный элемент для герметичного ввода кабелей в электрооборудование. Артикул 143109 обеспечивает защиту от пыли и брызг воды, сохраняет целостность изоляции и упрощает монтаж благодаря разборной конструкции.

Назначение и область применения

Сальник PG21 (диаметр проводника 15–18 мм) IP54 используется для ввода силовых и сигнальных кабелей в распределительные щиты, шкафы управления, монтажные коробки и другие электроустановки. Применяется там, где требуется защита от пыли и водяных брызг - например, на производстве, в цехах, на открытых площадках или в помещениях с повышенной влажностью. Подходит для кабелей с внешним диаметром 15–18 мм.

Технические характеристики

• Тип: сальник PG21
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве, чтобы нарушить работу) и от брызг воды со всех сторон
• Диаметр кабеля: 15–18 мм - оптимальный диапазон для плотного уплотнения
• Материал корпуса: полиамид - прочный, устойчив к химическим воздействиям и перепадам температур
• Резьба: M21×1,5 - совместима с отверстиями стандарта PG21
• Длина резьбы: 35,5 мм - позволяет надёжно закрепить в стенке щита толщиной до 10 мм
• Температура эксплуатации: –40…+80 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Тип уплотнения: многослойное уплотнительное кольцо - обеспечивает равномерное давление на кабель
• Наличие разгрузки натяжения: да - снижает нагрузку на жилы кабеля при его перемещении
• Разъёмный сальник: да - можно установить на готовый кабель без его демонтажа
• Наличие контргайки: да - фиксирует положение сальника и предотвращает самопроизвольное выкручивание
• Размер ключа: 33 мм - удобен для затяжки стандартным гаечным ключом
• Цвет: светло-серый
• Без галогенов - соответствует экологическим требованиям, не выделяет токсичных веществ при нагреве
• Нормативный документ: ГОСТ Р 50827 (МЭК 670)

Совместимость и монтаж

Сальник PG21 (диаметр проводника 15–18 мм) IP54 устанавливается в отверстие диаметром 21 мм с резьбой М21×1,5. Для монтажа:

• Заготовьте отверстие в стенке щита нужного диаметра - не больше 21 мм.
• Проденьте кабель через внутреннюю часть сальника - он разъёмный, поэтому можно монтировать даже на уже проложенный кабель.
• Наденьте сальник на отверстие, заведите резьбу и закрутите до упора.
• Закрепите контргайку снаружи - она не позволит сальнику выкрутиться при вибрациях.
• Проверьте герметичность: при правильной затяжке кабель не должен болтаться, а сальник не должен треснуть.

Посадочный диаметр 21 мм требует точного сверления - используйте сверло с метчиком или подготовленное отверстие. Учитывайте толщину стенки: максимальная допустимая - около 10 мм.

Безопасность и стандарты

Сальник PG21 (диаметр проводника 15–18 мм) IP54 соответствует ГОСТ Р 50827 (эквивалент МЭК 670) - международному стандарту для устройств ввода кабелей. Конструкция исключает риск возгорания от перегрева, материал не содержит галогенов, что снижает опасность при аварийных ситуациях. Разрешён к применению в промышленных и коммунальных объектах.

Преимущества

• Разъёмная конструкция - не требует отключения и разрезания кабеля при установке
• Многослойное уплотнение - гарантирует долговечность и надёжность даже при частых изменениях температуры
• Разгрузка натяжения - защищает жилы кабеля от обрыва при движении или вибрации
• Контргайка - предотвращает самоотвинчивание в условиях вибраций
• Высокая термостойкость - работает в широком диапазоне температур без потери эластичности
• Устойчивость к химии - полиамид не разрушается под действием масла, смазки, слабых растворителей

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендован для кабелей меньше 15 мм - возможен люфт, потеря герметичности
• Не подходит для кабелей с жёсткой бронированной оболочкой - может повредить уплотнитель
• Не следует использовать в средах с высоким уровнем кислот/щелочей - полиамид уязвим к сильнодействующим химикатам
• Не применяется в взрывоопасных зонах - не сертифицирован как взрывозащищённое оборудование

Примеры использования

• Ввод кабеля питания в автоматический щит управления насосной станцией
• Подключение сигнальных кабелей к пульту управления конвейера
• Фиксация кабеля в распределительной коробке на улице
• Монтаж в шкафу ЧПУ на металлообрабатывающем станке
• Ввод кабеля в ящик освещения на производственной площадке

Практические советы

• Перед установкой проверьте диаметр кабеля - лучше всего подходят кабели с оболочкой 16–17 мм
• Не перетягивайте контргайку - это может деформировать уплотнитель и нарушить герметичность
• При использовании в местах с вибрацией дополнительно закрепите сальник хомутом или клеем на резьбе
• При замене старого сальника - всегда проверяйте состояние уплотнительного кольца; при наличии трещин замените весь комплект
• Артикул 143109 от КЭАЗ совместим с большинством щитов европейского и российского производства - легко найти аналоги по резьбе M21
