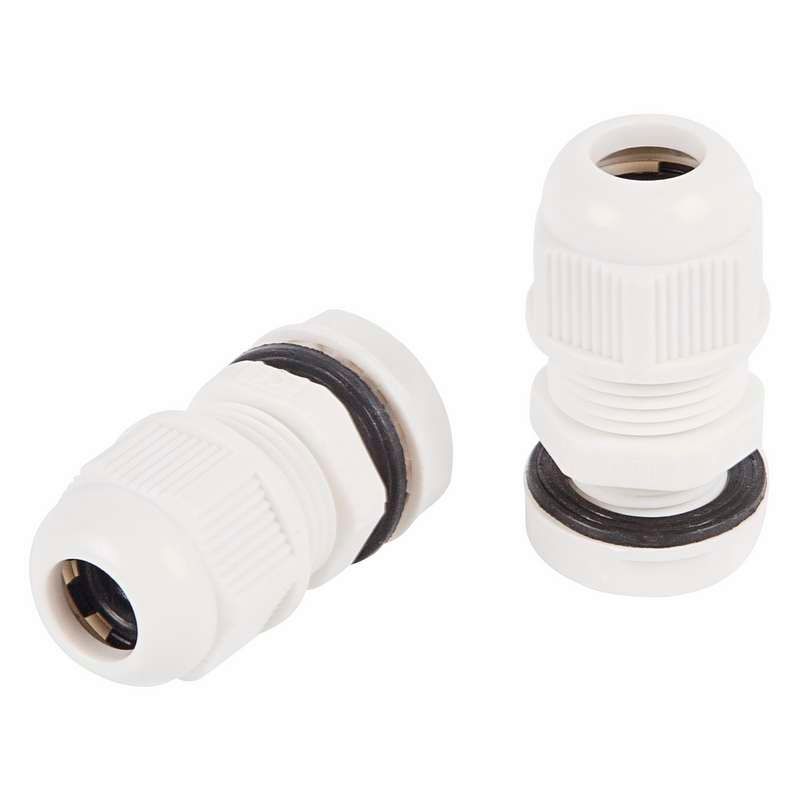

Кабельный ввод MG-25 (18-13 мм) серый | 07-8125 REXANT MEET

Кабельный ввод MG-25 (18-13 мм) серый от Rexant - надёжное решение для герметичного ввода кабелей в электрооборудование. Артикулы etm07-8125 и 07-8125 обеспечивают защиту от пыли, воды и механических воздействий в агрессивных условиях. Материал корпуса - полиамид, что делает его устойчивым к химическим веществам и перепадам температур.

Назначение и область применения

Кабельный ввод MG-25 (18-13 мм) серый используется для фиксации и герметизации кабелей при проходе через стенки электрощитов, распределительных коробок, пультов управления и другого оборудования. Подходит для установки в помещениях с высокой влажностью, на улице, в подвалах, в зонах с морским туманом, пылью или химическими выбросами. Защищает кабель от порезов об острые кромки отверстий и снижает риск попадания влаги внутрь устройства.

Технические характеристики

• Номинальный размер резьбы: G½ (25 мм)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Диапазон диаметров кабеля: 13–18 мм - подходит для кабелей с внешним диаметром в этом интервале как до, так и после затяжки
• Тип уплотнения: эластичное уплотнительное кольцо из неопрена
• Температура эксплуатации: от -40 C до +100 C
• Материал корпуса: полиамид (PA) - прочный, химически стойкий пластик
• Длина резьбы: 15 мм - обеспечивает плотную посадку в стандартные отверстия толщиной до 12 мм
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Состав: безгалогенный - безопасен при горении, соответствует экологическим нормам
• Цвет: светло-серый
• Покрытие: необработанная поверхность - не требует дополнительной антикоррозийной обработки
• Разъемность: да - можно демонтировать и переустанавливать без замены уплотнителя

Совместимость и монтаж

Кабельный ввод MG-25 (18-13 мм) серый имеет метрическую резьбу G½ и совместим со стандартными отверстиями диаметром 25 мм в металлических или пластиковых панелях. Для монтажа просверлите отверстие нужного размера, вставьте ввод с уплотнителем, закрутите гайку с обратной стороны. Уплотнительное кольцо автоматически адаптируется к диаметру кабеля в диапазоне 13–18 мм. Гайка имеет противораскручивающую конструкцию - не требуется дополнительная контргайка. После затяжки проверьте герметичность: при правильном монтаже между корпусом и поверхностью не должно быть люфта.

Безопасность и стандарты

Кабельный ввод MG-25 (18-13 мм) серый выполнен из материалов, соответствующих требованиям безопасности при работе в условиях повышенной опасности. Отсутствие галогенов в составе снижает выделение токсичных газов при возгорании. Применим в системах, где важна экологическая безопасность и соответствие нормам RoHS. Высокая степень защиты IP68 позволяет использовать устройство в соответствии с требованиями IEC 60529.

Преимущества

• Высокая герметичность благодаря двухкомпонентному уплотнению - корпус из PA и кольцо из неопрена
• Широкий температурный диапазон - работает даже в холодных регионах и рядом с нагревательными элементами
• Устойчивость к маслам, жирам, спиртам, слабым кислотам и солёной воде - идеально для морских объектов и пищевой промышленности
• Разъемная конструкция - позволяет менять кабель без замены всего ввода
• Ударопрочность - сохраняет целостность при случайных ударах во время монтажа или обслуживания

Ограничения применения

• Не применяйте для кабелей с диаметром менее 13 мм или более 18 мм - уплотнение не будет работать эффективно
• Не рекомендован для постоянного давления выше атмосферного - предназначен для статической герметизации, а не для напорных систем
• Не следует использовать в контакте с сильными органическими растворителями (например, ацетон, бензол) - возможна деформация материала
• При монтаже в очень толстых панелях (>15 мм) потребуется удлинённая резьба - стандартная длина 15 мм не позволит полностью затянуть гайку

Примеры использования

• Электрощиты на открытых площадках - заводские комплексы, насосные станции
• Подземные кабельные камеры и коллекторы - защита от сырости и плесени
• Морские платформы и судовые системы - устойчивость к солёному туману
• Производственные линии с частой мойкой - пищевые цеха, фармацевтика
• Аварийные осветительные системы и пожарные щиты - надёжность при экстренных ситуациях

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен находиться в границах 13–18 мм. Кабели с оболочкой меньше 13 мм могут проваливаться, больше 18 мм - рвать уплотнитель.
• Затягивайте гайку руками до упора, затем ещё четверть оборота ключом - слишком сильное усилие может повредить резьбу или уплотнение.
• Если кабель многожильный и мягкий - перед вводом слегка подтяните его конец, чтобы он не деформировался внутри ввода.
• При использовании в местах с вибрацией - дополнительно зафиксируйте кабель хомутиком на расстоянии 10–15 см от ввода, чтобы снизить нагрузку на уплотнение.
• Для удобства сборки - используйте смазку на основе силикона на резьбе, особенно при монтаже в металлические панели - это облегчит последующее обслуживание.
