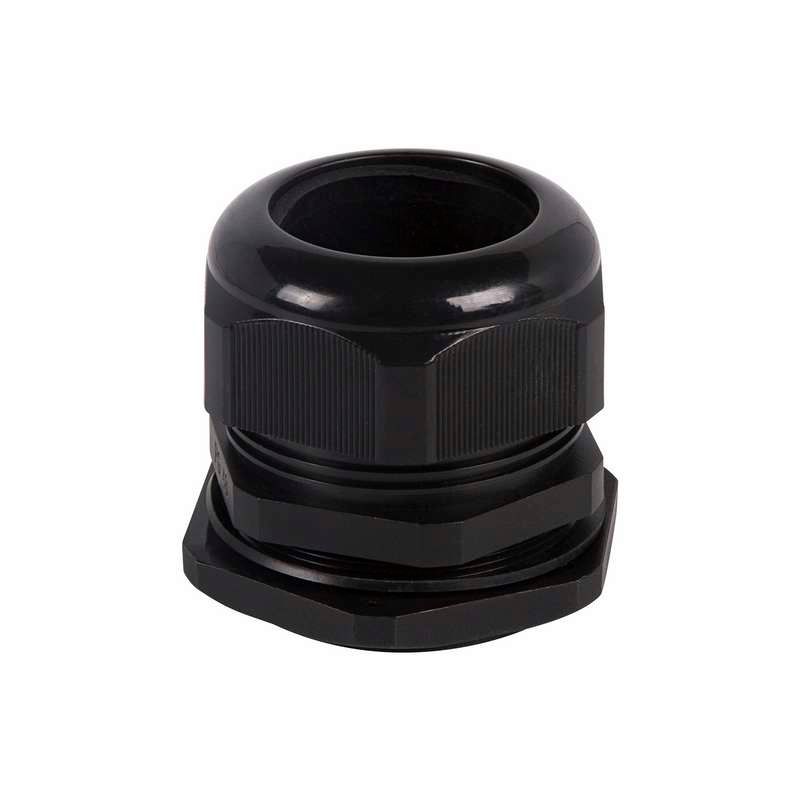

Кабельный ввод PG-42 (30-38 мм) черный | 07-8042-1 REXANT MEET

Кабельный ввод Rexant ETM07-8042-1 обеспечивает надёжную герметичную фиксацию кабелей диаметром 30–38 мм при проходе через стенки электрооборудования. Подходит для установки в условиях высокой влажности, запылённости и агрессивной среды благодаря защите IP68 и материалу из полиамида.

Назначение и область применения

Кабельный ввод Rexant ETM07-8042-1 используется для безопасного вывода силовых и сигнальных кабелей внутрь электротехнических устройств: шкафов управления, распределительных коробок, пультов, ящиков автоматики. Особенно эффективен там, где есть риск попадания воды, пыли, химических веществ - на открытых площадках, в подвалах, на судах, в пищевой и химической промышленности. Предотвращает перетирание кабеля об острые края отверстий и снижает вероятность повреждений при вибрации.

Технические характеристики

• Номинальный размер резьбы: 54 PG - совместим с метрическими и стандартизованными отверстиями под PG-резьбу
• Диаметр кабеля: 30–38 мм - подходит для многожильных и одножильных кабелей в этом диапазоне
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением
• Материал корпуса: полиамид (PA) - прочный, устойчивый к механическим нагрузкам и химическим воздействиям
• Уплотнение: эластичное кольцо из неопрена - обеспечивает плотное прилегание к кабелю и компенсирует допуски диаметра
• Температурный диапазон: -40…+100 C - работает в экстремальных условиях, включая холодные регионы и нагреваемые зоны
• Длина резьбы: 15 мм - достаточна для надёжного закрепления в стенках толщиной до 12 мм
• Ударопрочность: да - выдерживает случайные удары и вибрацию без трещин
• Цвет: чёрный - маскирует загрязнения, не выгорает на солнце
• Состав: без галогенов - безопасен при горении, соответствует требованиям экологической безопасности
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Разъемный сальник: да - позволяет менять кабель без демонтажа всего устройства
• Покрытие: необработанное - не требует дополнительной антикоррозийной обработки

Совместимость и монтаж

Кабельный ввод Rexant ETM07-8042-1 устанавливается в круглое отверстие диаметром 54 мм (стандарт PG-54). Для монтажа:

• Заготовьте отверстие точно по размеру - не больше и не меньше 54 мм
• Вставьте ввод в отверстие до упора
• Накрутите внешнюю гайку рукой, затем затяните ключом - не переусердствуйте, чтобы не деформировать уплотнение
• Протяните кабель через центральное отверстие уплотнительного кольца; при необходимости подберите кабель близкий к максимальному значению 38 мм для лучшей герметизации
• Гайка имеет противораскручивающую конструкцию - не требует контргайки

Подходит для металлических, пластиковых и композитных панелей толщиной до 12 мм. Убедитесь, что кабель не имеет острых углов или жёстких элементов, которые могут повредить уплотнение при затяжке.

Безопасность и стандарты

Кабельный ввод Rexant ETM07-8042-1 соответствует международным нормам для устройств с классом защиты IP68. Материал корпуса и уплотнения не содержит галогенов, что исключает выделение токсичных газов при возгорании. Соответствует требованиям IEC 60529 и DIN 47400 для кабельных вводов типа PG.

Преимущества

• Высокая степень герметичности IP68 - надёжнее, чем IP67, особенно при постоянном контакте с водой
• Разъёмная конструкция - можно заменить кабель без снятия ввода с оборудования
• Широкий температурный диапазон - работает даже в Arctic-условиях и рядом с нагревательными элементами
• Устойчивость к маслам, жирам, солёной воде и слабым кислотам - идеален для морских, пищевых и химических объектов
• Прочность полиамида - не ломается при монтаже, не теряет форму со временем
• Чёрный цвет - не выгорает на солнце, менее заметен при загрязнении

Ограничения применения

• Не применяйте для кабелей диаметром менее 30 мм - уплотнение не будет достаточно сжато, возможна утечка
• Не используйте в средах с сильными щелочами, концентрированными кислотами или органическими растворителями (например, ацетон, бензол)
• Не рекомендован для частого снятия/установки кабеля - уплотнительное кольцо со временем теряет эластичность
• Не подходит для кабелей с металлической бронёй или жёсткими оболочками - могут повредить уплотнение при затяжке
• Не рассчитан на внутреннее давление выше атмосферного - только на защиту от внешнего проникновения

Примеры использования

• Электрощиты на причалах и портовых сооружениях - защита от морской соли и влаги
• Контроллеры на конвейерах в пищевой промышленности - устойчивость к мойке водой и моющим средствам
• Аварийные осветительные системы на улице - работа при минус 40 C и дожде
• Оборудование для добычи нефти и газа - контакт с маслами и легкоплавкими растворителями
• Автоматизированные станки с частыми включениями/выключениями - устойчивость к вибрации и ударным нагрузкам

Практические советы

• Перед установкой проверьте диаметр кабеля - лучше выбирать кабель ближе к 38 мм, чем к 30 мм, для более плотного уплотнения
• Если кабель слишком тонкий, используйте специальные переходники или намотайте вокруг него термоусадку перед введением
• Не забудьте протестировать герметичность после монтажа - например, методом воздушного давления или опрыскивания водой
• При использовании в местах с высокой вибрацией дополнительно зафиксируйте кабель на выходе из ввода хомутиком
• Храните в сухом месте - хотя материал устойчив к влаге, долгое хранение во влажной среде может снизить эластичность уплотнителя
• При замене старого ввода - всегда проверяйте состояние уплотнительного кольца; при малейших трещинах замените его
