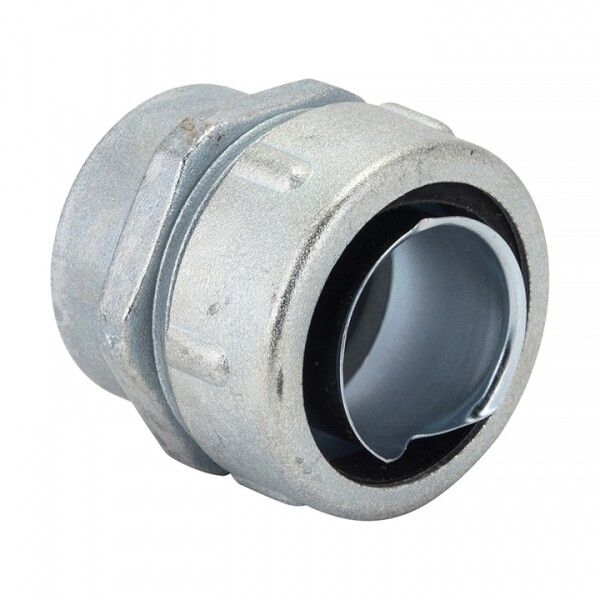

Резьбовой крепежный элемент с внутренней резьбой 50 IP54 EKF PROxima | cmhti-50

Резьбовой крепежный элемент с внутренней резьбой 50 IP54 от EKF (артикул cmhti-50) предназначен для герметичного прохода кабеля через стенку оборудования или щита с использованием фланцевой установки. Этот элемент обеспечивает надёжное крепление и защиту от пыли и брызг воды, подходящий для промышленной автоматики и распределительных устройств.

Назначение и область применения

Резьбовой крепежный элемент с внутренней резьбой 50 IP54 используется для создания герметичного прохода кабелей или металлорукавов через металлические панели, шкафы, корпуса станков и другое оборудование. Подходит для установки в условиях с повышенным уровнем запылённости и возможными брызгами воды - например, на заводах, в цехах, на транспорте или в системах управления.

Технические характеристики

• Диаметр: 50 мм - позволяет пропускать кабели или рукава с внешним диаметром до этого значения;
• Размер резьбы: M50×1.5 - внутренняя метрическая резьба стандарта ISO, совместима с фланцами и гайками того же размера;
• Степень защиты: IP54 - защищает от пыли (не полностью, но в количестве, не нарушающем работу) и от брызг воды со всех направлений;
• Тип конструкции: фланец - крепится болтами к плоской поверхности, обеспечивая устойчивую фиксацию;
• Тип соединения: резьбовой - кабельная система вводится через резьбу, которая затем затягивается для герметизации;
• Материал корпуса: прочее - указано как неспецифицированный материал; вероятно, сталь или пластик с покрытием, точный состав не указан производителем;
• Гарантийный срок: 12 месяцев - стандартный срок гарантии от EKF;
• Исполнение: прямолинейное - элемент имеет прямую форму без угловых поворотов.

Совместимость и монтаж

Резьбовой крепежный элемент с внутренней резьбой 50 IP54 совместим с любыми кабелями и металлорукавами, имеющими наружный диаметр до 50 мм. Для монтажа требуется просверлить отверстие в панели точно по диаметру 50 мм. Элемент вставляется в отверстие и фиксируется с помощью болтов через фланец. После этого в резьбу M50×1.5 заводится кабельный ввод или гайка с уплотнением. Убедитесь, что используемые компоненты имеют ту же резьбу - несовпадение шага (1.5 мм) приведёт к негерметичному соединению.

Безопасность и стандарты

Устройство соответствует требованиям к степени защиты IP54, что делает его безопасным для использования в помещениях с нормальной влажностью и наличием пыли. Гарантия 12 месяцев подтверждает соответствие базовым требованиям безопасности и долговечности, установленным EKF. Прямолинейное исполнение исключает риск перегиба кабеля внутри элемента.

Преимущества

• Фланцевый монтаж обеспечивает равномерное распределение нагрузки и предотвращает деформацию панели;
• Резьба M50×1.5 позволяет использовать стандартные комплектующие без адаптеров;
• IP54 даёт достаточную защиту для большинства промышленных условий без необходимости в более дорогих решениях типа IP67;
• Произведено в России - снижены риски задержек поставок и удобна сервисная поддержка.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного контакта с жидкостью;
• Не рекомендуется для использования в агрессивных средах (кислоты, щёлочи, растворители) - материал корпуса не определён, химическая стойкость не гарантирована;
• Подходит только для прямолинейных трасс - нельзя применять там, где нужен изгиб кабеля после входа в элемент;
• Требуется точное сверление отверстия 50 мм - малейшее отклонение может нарушить герметичность.

Примеры использования

• Ввод кабеля питания в шкаф управления станком CNC;
• Прокладка сигнальных проводов в распределительном щите на пищевом производстве;
• Подключение датчиков к корпусу насосной станции с возможностью брызг;
• Закрепление металлорукава в зонах с частой мойкой оборудования (при условии отсутствия прямого потока воды под давлением).

Практические советы

• Перед монтажом проверьте диаметр кабеля или рукава - он должен быть меньше 50 мм, чтобы плотно вошёл в резьбу и обеспечил уплотнение;
• Используйте уплотнительные кольца или резиновые втулки внутри резьбы, если кабель имеет меньший диаметр - это повысит герметичность;
• Затягивайте фланец равномерно по диагонали, чтобы не перекосить элемент и не повредить уплотнение;
• При замене старого элемента - сравните резьбу: M50×1.5 отличается от M50×2.0, которые иногда встречаются в импортных аналогах;
• Для сложных условий (высокая влажность, моющие средства) рассмотрите использование дополнительных сальниковых вводов с IP67 - этот элемент не заменяет их.
