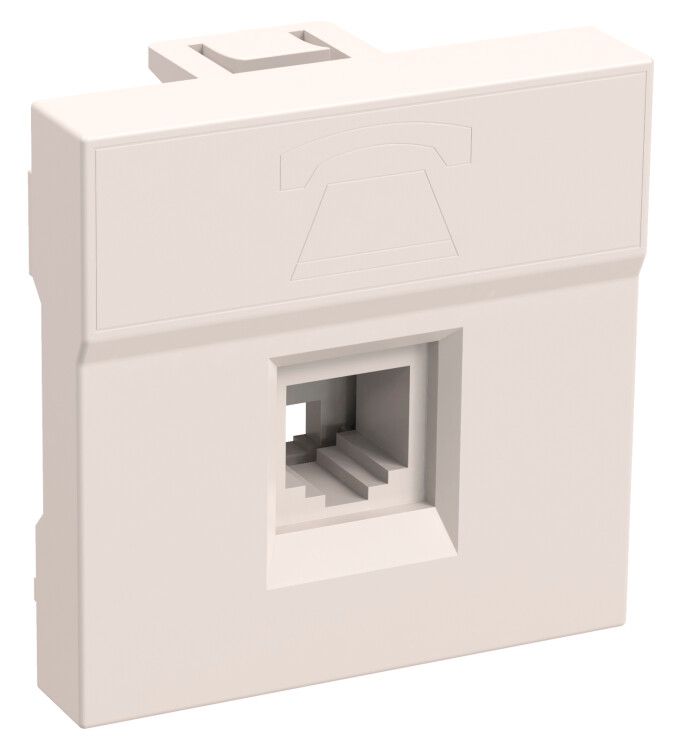

Розетка телефонная 2мод. РКФ-20-00-П RJ11 кат.3 бел. PRIMER IEK CKK-40D-RT2-K01

Розетка телефонная RJ-11 категория 3, 2 модуля РКФ-20-00-П от IEK (ИЭК) - это модульное устройство для подключения телефонного оборудования в системах внутренней связи. Продукт из серии PRIMER рассчитан на монтаж в кабель-каналы и коробки, обеспечивает надежный контакт и совместим со стандартными телефонными кабелями.

Назначение и область применения

Розетка телефонная RJ-11 категория 3, 2 модуля РКФ-20-00-П используется для подключения абонентского телефона, факса, модема или другого терминального устройства к аналоговой телефонной линии. Подходит для установки в жилых домах, офисах, производственных помещениях и других зданиях, где требуется организовать точку доступа к телефонной сети. Устройство применяется в рамках электромонтажных работ при использовании кабель-каналов, розеточных блоков или коробок типа КМКУ.

Технические характеристики

• Тип разъёма: RJ-11 (стандартный 6P2C для телефонных линий)
• Категория передачи: 3 (поддерживает скорости до 1 Мбит/с - достаточна для аналоговой связи и ADSL)
• Количество постов: 1 (занимает 2 модуля по 45×22,5 мм каждый)
• Размеры: 45 × 45 × 41,7 мм
• Материал корпуса: пластик, белый цвет
• Степень защиты: IP20 - защита от прикосновений пальцами и твердыми предметами, не защищена от воды
• Направление выхода провода: прямолинейное
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с умеренным климатом, включая неотапливаемые зоны
• Напряжение: 220 В - указана для совместимости с другими элементами системы, сама розетка работает только с низковольтным сигналом телефонной линии
• Гарантия: 36 месяцев
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Розетка телефонная RJ-11 категория 3, 2 модуля РКФ-20-00-П совместима с любыми модульными системами серии PRIMER и другими продуктами с габаритами 45×45 мм. Устанавливается в кабель-каналы, рамочные коробки и розеточные блоки через механизм с защелкой - фиксация происходит без инструментов. Для монтажа необходимо предварительно подготовить отверстие в стене или канале соответствующих размеров. Шторки на контактах обеспечивают безопасность при неиспользовании. Устройство не требует подключения к силовым цепям - работает исключительно с телефонной линией.

Особенности конструкции

Конструкция розетки включает один модуль Keystone Jack категории 3 с технологией IDC (Insulation Displacement Connection) - позволяет легко и надежно обжать провода без зачистки изоляции. Наличие шторок предотвращает попадание пыли и случайное прикосновение к контактам. Корпус выполнен из прочного пластика, устойчивого к механическим воздействиям. Благодаря компактному формату (2 модуля) розетка удобно сочетается с другими модулями (USB, Ethernet, розетки) в одном блоке.

Преимущества

• Поддержка стандарта RJ-11 и категории 3 - гарантирует стабильную работу телефонной связи
• Простой монтаж благодаря механизму с защелкой - не нужны винты или дополнительные крепления
• Совместимость с кабель-каналами и системами PRIMER - возможность сборки единой коммуникационной платформы
• Наличие шторок - повышает безопасность и долговечность контактов
• Высокая плотность установки - два модуля занимают место одного поста, экономят пространство

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты - IP20 не обеспечивает герметичность
• Не подходит для высокоскоростных сетей (например, Gigabit Ethernet) - категория 3 ограничивает пропускную способность
• Не использует питание - не подходит для активных устройств (VoIP-телефоны с адаптерами питания)
• Требует наличия готовой телефонной линии - не является источником сигнала

Примеры использования

• Подключение стационарного телефона в квартире или офисе
• Установка точки доступа для факса в бухгалтерии
• Монтаж в распределительном щите с кабель-каналом для группового подключения нескольких телефонных линий
• Интеграция в систему “умного дома” для подключения старых устройств (например, сигнализации с телефонным оповещением)

Практические советы

• При монтаже в кабель-канал проверьте, что глубина канала минимум 42 мм - чтобы розетка свободно вошла и не выступала
• Обязательно используйте телефонный кабель с медными жилами (не алюминиевые!) - снижаются потери сигнала
• При подключении к IDC-контактам не перегибайте провода - они должны войти прямо, без изгибов
• Если планируете использовать розетку в холодном помещении (гараж, кладовая), убедитесь, что температура не ниже -25C - соответствует классу УХЛ3
• Для многоточечной разводки рекомендуется собирать блоки из нескольких модулей (например, 1 телефон + 1 Ethernet) - так проще обслуживать и выглядит аккуратнее
