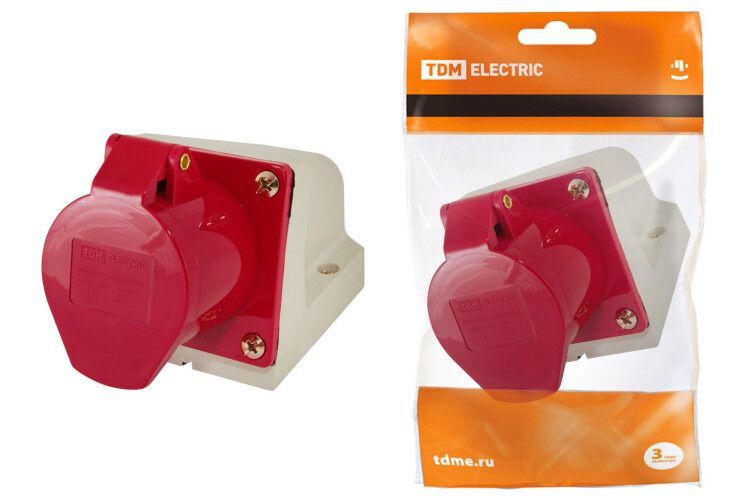

Розетка 125 стационарная 3Р+РЕ+N 32А 380В IP44 | SQ0602-0006 TDM

Розетка стационарная 3Р+РЕ+N 32А 380В IP44 от TDM ELECTRIC (артикул sq0602-0006) предназначена для надёжного подключения трёхфазного оборудования с заземлением в условиях повышенной влажности, пыли и перепадов температур - как в помещениях, так и на открытых площадках.

Назначение и область применения

Розетка стационарная 3Р+РЕ+N 32А 380В используется для подключения трёхфазного электрооборудования, требующего заземления и нулевого провода. Подходит для постоянной установки на стене или щите, где требуется частое подключение/отключение устройств. Применяется там, где важна устойчивость к внешним воздействиям - на стройплощадках, в цехах, на производстве, в мастерских и на объектах с временным энергообеспечением.

Технические характеристики

• Тип контактов: 3 фазы (L1, L2, L3) + рабочий ноль (N) + защитный заземление (PE)
• Номинальный ток: 32 А
• Номинальное напряжение: 380 В (трёхфазная система)
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и брызг воды со всех направлений
• Материал корпуса: термостойкий пластик, устойчивый к УФ-излучению и механическим повреждениям
• Класс изоляции: II
• Рабочая температура: от -25C до +40C

Совместимость и монтаж

Розетка стационарная 3Р+РЕ+N 32А 380В совместима с штепсельными вилками стандарта IEC 60309 (синий цвет, 3P+E+N, 32A). Для монтажа необходима подготовленная ниша или крепление на DIN-рейку (если предусмотрено конструкцией). Кабели подключаются через зажимы с моментом затяжки 0,8–1,0 Нм - не переусердствуйте, чтобы не повредить контактную группу. Обязательно проверьте соответствие сечения кабеля: для 32 А рекомендуется медный кабель минимум 6 мм2. Установка возможна как вертикально, так и горизонтально - ориентация не влияет на работу.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60309-2-2017 для промышленных соединителей. Конструкция исключает случайное подключение к однофазной сети благодаря специальной форме контактов и цветовой маркировке. Защита IP44 предотвращает попадание пыли и брызг воды внутрь, снижая риск короткого замыкания. Автоматическое отключение нагрузки не предусмотрено - необходимо использовать внешний автоматический выключатель на 32 А.

Преимущества

• Усиленные контакты обеспечивают долгую службу даже при частых подключениях
• Запирающий механизм крышки предотвращает самопроизвольное открывание при вибрации
• Корпус не содержит галогенов - безопасен при возгорании
• Легко чистится - поверхность не впитывает масла и химикаты
• Поддерживает высокую коммутационную износостойкость - до 10 000 циклов включения/выключения

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает герметичность при длительном контакте с жидкостью
• Не работает при температурах ниже -25C - материал становится хрупким
• Не допускается использование с током выше 32 А - перегрузка вызовет нагрев и выход из строя
• Не совместима с вилками других типов (например, бытовые евророзетки или 16 А промышленные)
• Требуется обязательное заземление - работа без PE недопустима

Примеры использования

• Подключение сварочных аппаратов на стройке
• Питание насосов, компрессоров и конвейеров в цехах
• Электроинструмент (дрели, шлифмашины) на открытых работах
• Передвижные осветительные установки с трёхфазным питанием
• Временные силовые точки на мероприятиях с использованием профессионального оборудования

Практические советы

• Выбирайте место установки с учётом доступа - розетка должна быть легко доступна для обслуживания, но вне зоны прямого попадания дождя или струй воды
• Перед первым включением проверьте правильность подключения фаз - используйте фазоискатель
• При монтаже в сыром месте дополнительно смонтируйте капельник или защитный козырёк над розеткой
• Не закрывайте крышку, если вилка не полностью вставлена - это нарушает степень защиты
• Регулярно осматривайте контакты на предмет окисления - особенно в средах с высокой влажностью
• Для систем с частыми отключениями используйте автоматические выключатели с характеристикой C или D - они лучше выдерживают пусковые токи
