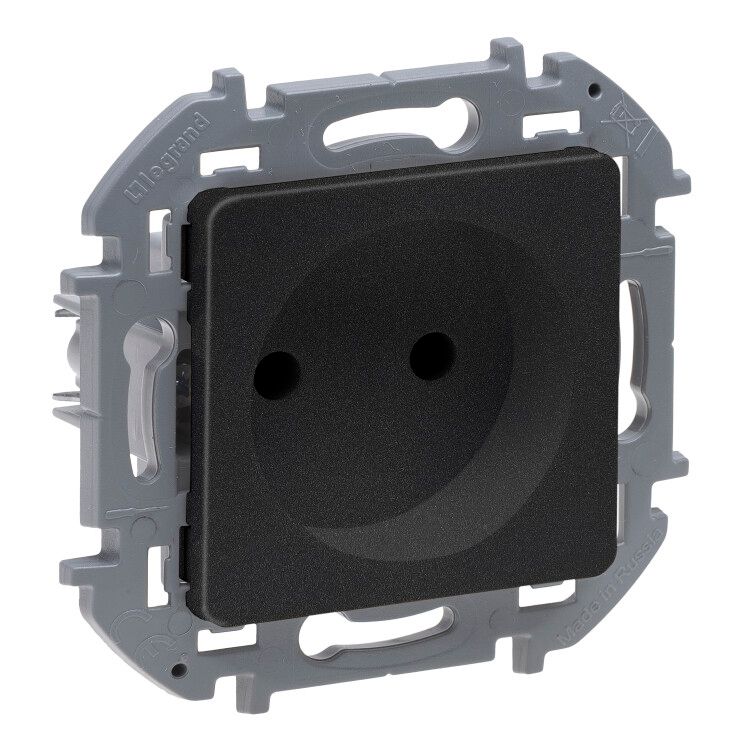

Розетка 1-местная без заземления защитных шторок 16А антрацит INSPIRIA - 673713 Legrand

Розетка силовая 16 А 250 В антрацит без заземления без рамки от Legrand (серии INSPIRIA, артикул 673713) предназначена для подключения бытовых и промышленных устройств в сетях без защитного проводника. Устройство рассчитано на скрытую установку, обеспечивает надёжный контакт и соответствует требованиям безопасности для помещений с существующей двухпроводной проводкой.

Назначение и область применения

Розетка силовая 16 А 250 В антрацит без заземления без рамки используется там, где отсутствует контур заземления - например, в старых жилых домах, административных зданиях или объектах с модернизированной, но не до конца реконструированной электропроводкой. Подходит для питания оборудования с рабочим током до 16 А и мощностью до 3680 Вт: переносные инструменты, освещение, маломощные насосы, компьютеры, бытовая техника без трёхконтактной вилки.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Частота: 50/60 Гц
• Количество фаз: 1
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Материал корпуса: термопласт, без галогенов
• Покрытие лицевой панели: глянцевый поликарбонат
• Габариты: 75,8 × 75,8 × 40,2 мм
• Минимальная глубина монтажной коробки: 32 мм
• Ударопрочность: IK04 - устойчивость к слабым ударным нагрузкам (например, случайным столкновениям)
• Способ подключения: винтовая клемма
• Тип крепления: в распор + на шурупы
• Количество постов: 1
• Проходные функции: есть - позволяет протянуть провода через внутреннюю часть механизма
• Цвет: серый (антрацит)

Совместимость и монтаж

Розетка Legrand INSPIRIA 673713 совместима с любыми стандартными монтажными коробками для скрытой установки, имеющими глубину не менее 32 мм. Для монтажа требуется предварительно подготовить отверстие в стене, закрепить механизм в коробке с помощью распорных элементов и двух шурупов. Провода подключаются к винтовым клеммам: фаза и ноль. Напряжение между контактами - до 250 В, поэтому запрещено использовать для цепей выше этого значения. Проходные функции позволяют легко проложить кабель дальше по маршруту без дополнительных ответвлений.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Защита контактов реализована через встроенную пластиковую крышку, которая препятствует случайному прикосновению к токоведущим частям. Отсутствие защитного контакта означает, что розетка не поддерживает заземление - её нельзя применять для оборудования, требующего класса I защиты. Материалы корпуса не содержат галогенов, что снижает токсичность при возможном возгорании.

Особенности конструкции

• Контактная группа выполнена из латуни CuZn37 - материал обеспечивает долговечность, упругость и стабильный контакт даже после многократных подключений.
• П-образные винтовые зажимы предотвращают смещение и выдавливание провода при затяжке, повышая надёжность соединения.
• Винты покрыты никель-цинком - устойчивы к коррозии и не деформируются при чрезмерном усилии затяжки.
• Лицевая панель крепится на защелках - заменить её можно без демонтажа всего механизма.
• Глянцевая поверхность легко моется, не впитывает грязь и не выгорает под UV-излучением.

Преимущества

• Высокая надёжность контактов благодаря качественным материалам и оптимизированной форме зажимов.
• Удобный монтаж: сочетание распорного крепления и шурупов гарантирует устойчивость в любой монтажной коробке.
• Поддержка проходных функций - экономит время при прокладке кабеля в цепях с последовательным подключением нескольких точек.
• Эргономичный дизайн: компактные габариты и глянцевая поверхность хорошо вписываются в интерьеры без лишней декоративной рамки.

Ограничения применения

• Не применяется в местах с повышенной влажностью, на улице или в производственных зонах с риском попадания жидкостей - IP20 не обеспечивает защиту от влаги.
• Запрещено использовать для оборудования, требующего заземления (класс I): такие устройства могут стать опасными при пробое изоляции.
• Не подходит для цепей переменного тока свыше 250 В или постоянного тока - выход за пределы номинала приведёт к перегреву и выходу из строя.
• IK04 - ограниченная ударопрочность; не рекомендуется для установки в местах с высоким риском механических повреждений (например, на производстве с активным движением техники).

Примеры использования

• Замена устаревшей розетки в квартире с двухпроводной системой TN-C.
• Подключение светильника или зарядного устройства в офисе без заземляющего провода.
• Установка в подвале, кладовой или гараже, где проводка не была модернизирована до стандарта TN-S.
• Временная розетка для тестирования оборудования в условиях отсутствия заземления.

Практические советы

• Перед монтажом проверьте, действительно ли в вашей сети отсутствует PE-проводник - если он есть, используйте розетку с заземлением.
• При подключении проводов не допускайте оголённых участков более 8–9 мм - иначе они могут задеть соседние контакты.
• Затягивайте винты равномерно, без избыточного усилия - даже с никель-цинковым покрытием перегрузка может повредить резьбу.
• Если планируете установить несколько розеток в ряд, учтите, что проходные функции позволяют прокладывать кабель внутри механизма - это уменьшает количество внешних соединений.
• Для обслуживания достаточно просто отщелкнуть лицевую панель - не нужно откручивать весь механизм от коробки.
