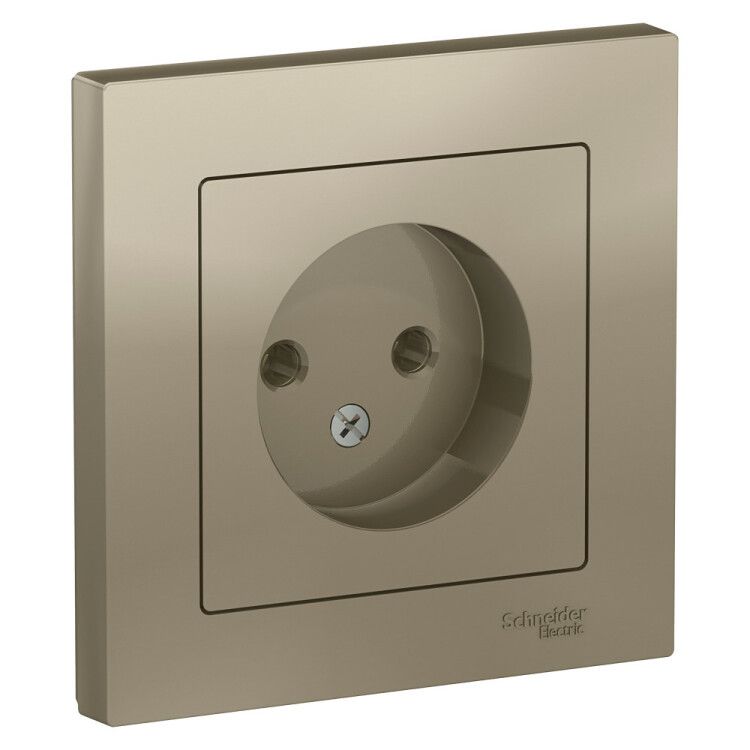

Розетка 1-м СП AtlasDesign 16А IP20 без заземл. в сборе шампань SE ATN000540 APC

Розетка Systeme Electric серии AtlasDesign (арт. atn000540) - однокнопочная розетка без заземления, рассчитанная на работу в бытовых и легкопромышленных сетях 230 В, 16 А. Подходит для установки в помещениях с нормальной влажностью, где не требуются защитные функции заземления. Цвет шампань обеспечивает нейтральный дизайн, гармонирующий с современной отделкой.

Назначение и область применения

Розетка Systeme Electric atn000540 предназначена для подключения переносного оборудования с двухполюсными вилками - например, светильники, зарядные устройства, маломощные приборы (фены, бритвы, кофеварки). Применяется в жилых комнатах, офисах, административных зданиях, где отсутствует необходимость в защите от утечек тока через корпус. Не используется для мощных устройств типа стиральных машин, духовых шкафов или сварочных аппаратов.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Количество фаз: одна
• Количество контактов: два (L/N)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Максимальное сечение провода: до 4 мм2
• Габариты: 83×83×35,1 мм
• Минимальная глубина монтажной коробки: 35,1 мм
• Материал лицевой части: ABS-пластик, матовая поверхность
• Цвет: шампань (нейтральный бежевый оттенок)
• Климатическое исполнение: УХЛ4 - допускается использование в условиях повышенной влажности и температур от −25C до +40C
• Ударопрочность: IK02 - слабая защита от механических ударов
• Нормативный документ: МЭК 60884-1

Совместимость и монтаж

Розетка Systeme Electric atn000540 совместима со всеми стандартными монтажными коробками глубиной не менее 35,1 мм. Крепление осуществляется винтами через усиленные монтажные лапки - они обеспечивают плотную фиксацию даже в старых или расшатанных коробках. Подключение - винтовой зажим, что позволяет использовать медные провода сечением до 4 мм2. Нельзя применять многожильные провода без опрессовки наконечниками. Комплектуется рамкой того же цвета - её можно заменить на другую, если нужна контрастная окантовка.

Безопасность и стандарты

Изделие соответствует международному стандарту МЭК 60884-1, что гарантирует безопасность при использовании в бытовых условиях. Отсутствие заземления делает розетку подходящей только для класса II электрооборудования - то есть устройств с двойной изоляцией. Все внутренние элементы имеют изолированную конструкцию, исключающую контакт с токоведущими частями при правильном монтаже. Состав пластика не содержит галогенов - при возгорании выделение ядовитых паров минимально.

Преимущества

• Усиленные монтажные лапки снижают риск люфта и деформации после длительной эксплуатации
• ABS-пластик устойчив к царапинам и длительному воздействию UV-излучения - сохраняет внешний вид даже при освещении солнечным светом
• Матовая поверхность не оставляет следов пальцев и легко моется
• Комплексная комплектация: механизм + рамка одного цвета - не нужно докупать отдельно
• Поддержка винтового подключения - удобно для мастеров, работающих с традиционной проводкой

Ограничения применения

• Не применяется там, где требуется заземление - например, в ванных комнатах, кухнях, мастерских с металлическим оборудованием
• IP20 не защищает от попадания влаги - запрещено монтировать в сырых местах, на улице или в неотапливаемых помещениях зимой
• IK02 - низкая степень ударопрочности; не рекомендовано для установки в общественных местах с высокой проходимостью или возможностью повреждений
• Запрещается подключать нагрузку выше 16 А - превышение вызывает перегрев и выход из строя

Примеры использования

• Настенные розетки в спальне для телефона, ночника, массажера
• Офисные рабочие места - компьютер, принтер, монитор
• Гостиная - телевизор, домашняя аудиосистема
• Кладовые, чердачные помещения - временный источник питания для инструментов

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - она должна быть минимум 35,1 мм, иначе розетка не войдет полностью
• Обязательно используйте винтовые зажимы правильно: затягивайте до упора, но без усилия, чтобы не повредить пластмассу
• Если провод многожильный - обязательно обжмите его наконечником перед подключением
• При замене существующей розетки - сравните тип крепления: новая модель имеет те же размеры, что и большинство моделей Schneider Electric предыдущих серий
• Цвет “шампань” хорошо сочетается с белой, бежевой и серой отделкой - выбирайте аналогичные рамки и выключатели для единого дизайна
