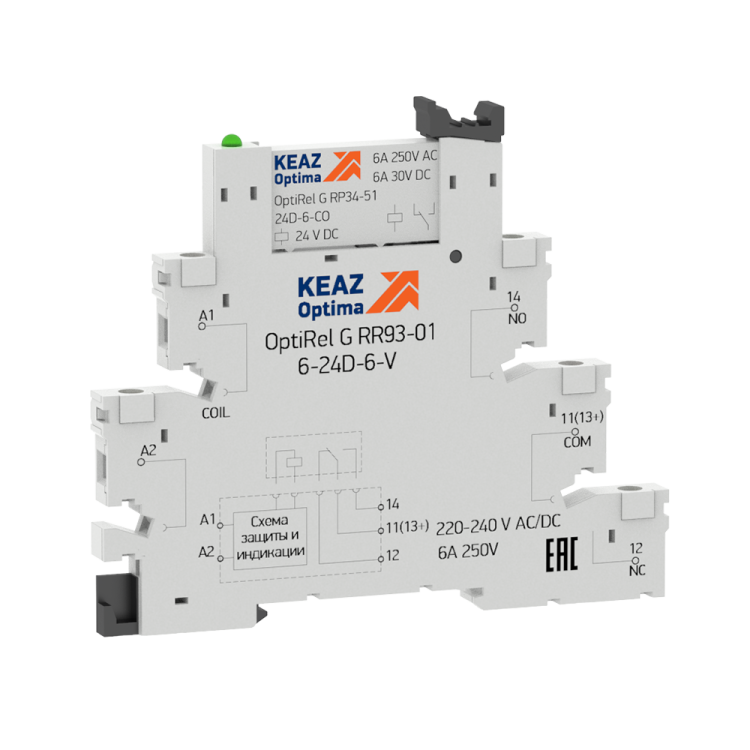

Розетка для реле OptiRel G RR93-01-220-240U-6-V| 281162 | КЭАЗ 281155

Розетка для реле OptiRel G RR93-01-12-24U-6-V и Rозетка для реле OptiRel G RR93-01-220-240U-6-V - это компактные устройства для быстрого монтажа и подключения промежуточных реле серии OptiRel G на DIN-рейку. Обе модели обеспечивают надёжное электрическое соединение и упрощают замену реле без перепайки проводов.

Назначение и область применения

Розетка для реле OptiRel G RR93-01-12-24U-6-V и Rозетка для реле OptiRel G RR93-01-220-240U-6-V используются исключительно для установки реле серии OptiRel G RP34. Они позволяют легко фиксировать реле на DIN-рейке и обеспечивать быстрый доступ к контактам для обслуживания или замены. Применяются в автоматических системах управления: панелях распределения, станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Номинальное напряжение: 12–24 В (для модели RR93-01-12-24U-6-V) / 220–240 В (для модели RR93-01-220-240U-6-V)
• Номинальный ток: 6 А - максимальная нагрузка для исполнительных контактов
• Род тока катушки управления: переменный (AC) и постоянный (DC) - совместима с любым типом питания реле
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для медных проводов
• Количество контактных выводов: 0 - розетка не имеет собственных контактов, она лишь передаёт сигнал от реле к внешней цепи

Совместимость и монтаж

Розетка для реле OptiRel G RR93-01-12-24U-6-V и Rозетка для реле OptiRel G RR93-01-220-240U-6-V совместимы **только** с реле OptiRel G RP34. Установка происходит путём защёлкивания реле в гнездо розетки - никаких инструментов не требуется. Монтаж на DIN-рейку выполняется стандартным способом: розетка фиксируется за выступы на корпусе. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением до 2,5 мм2. Перед установкой убедитесь, что напряжение катушки реле соответствует напряжению розетки - использование неверной модели приведёт к отказу работы системы.

Безопасность и стандарты

Изделия сертифицированы в соответствии с требованиями ГОСТ и международными нормами IEC 60947-5-1. Конструкция обеспечивает изоляцию между силовыми и управляющими цепями, предотвращает случайное прикосновение к токоведущим частям при установленном реле. Напряжение катушки отделено от контактов исполнительной группы, что снижает риск пробоя.

Преимущества

• Ускоряет замену реле - достаточно вытащить старое и вставить новое
• Не требует перепайки или переобжима проводов при ремонте
• Стандартный форм-фактор позволяет заменять розетки других производителей аналогичного типа
• Поддерживает AC/DC - универсальность для различных систем управления
• Минимальные потери в контактах благодаря качественным медным элементам

Ограничения применения

• Не используется самостоятельно - обязательно нужен реле OptiRel G RP34
• Не рассчитана на ток выше 6 А - превышение вызывает перегрев и выход из строя
• Не предназначена для открытых помещений с высокой запылённостью или влагой - не имеет защиты IP
• Запрещается применять с другими сериями реле - даже внешне похожие модели несовместимы

Примеры использования

• Автоматизация производства: управление двигателями, клапанами, световыми сигнализациями
• Щитовые шкафы: распределение сигналов между различными контурами
• Системы безопасности: включение аварийных остановок, блокировок
• Жилищно-коммунальные системы: управление насосами, вентиляцией, отоплением

Практические советы

• Выбирайте модель по напряжению катушки вашего реле: 12–24 В для слаботочных систем, 220–240 В для сетевых
• Проверьте соответствие артикула реле (RP34) и розетки (RR93) - они должны быть парой
• При подключении затягивайте винты равномерно - перетягивание повредит пластмассовый корпус
• Для удобства обслуживания используйте аксессуары КЭАЗ: крышки, маркировочные планки, переходники
• Не забудьте отключить питание перед заменой реле - даже при отключенном устройстве возможен остаточный заряд
