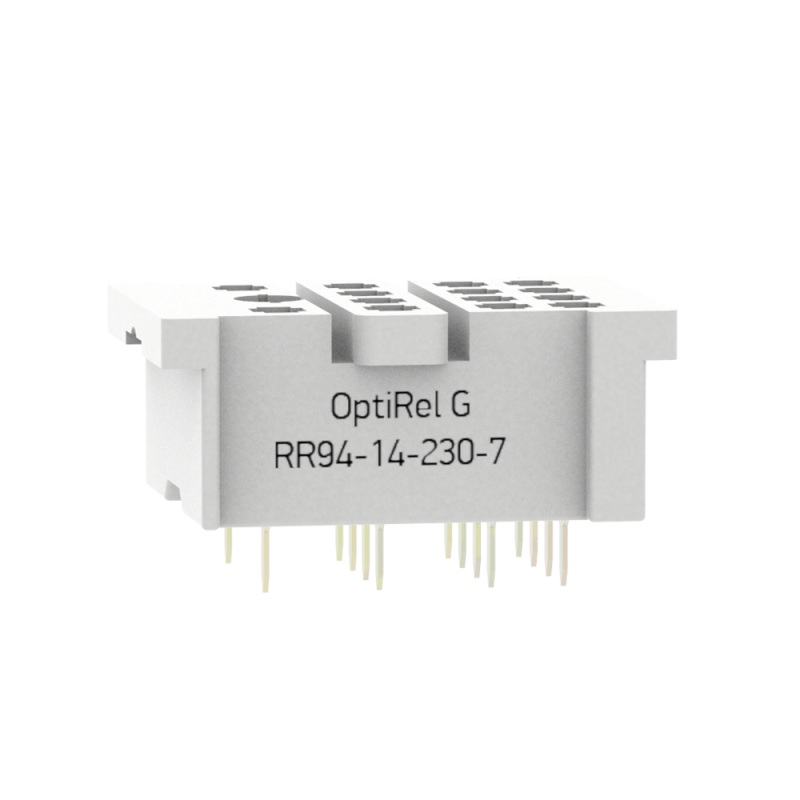

Розетка для реле OptiRel G RR94-12-230-7| 281167 | КЭАЗ 281168

Розетка для реле RR94-12-230-7 КЭАЗ и RR94-14-230-7 КЭАЗ - это компактное устройство для быстрой замены промежуточных реле серии OptiRel G RP55. Обеспечивает надёжное электрическое соединение через винтовые зажимы и монтируется на DIN-рейку. Подходит для автоматических систем управления, где требуется частая замена реле без перепайки.

Назначение и область применения

Розетка для реле RR94-12-230-7 КЭАЗ и RR94-14-230-7 КЭАЗ используется для установки промежуточных реле OptiRel G RP55. Она позволяет легко менять реле без перепайки проводов - достаточно вынуть старый модуль и вставить новый. Применяется в панелях управления, системах автоматизации, на станках, конвейерах и других устройствах, где важна ремонтопригодность и скорость обслуживания.

Технические характеристики

• Номинальное напряжение: 230 В - подходит для сетей переменного тока 220–240 В
• Номинальный ток: 7 А - рассчитана на нагрузки до 7 ампер, включая управление катушкой и коммутацию исполнительных контактов
• Количество контактных выводов: 8 шт - четыре для катушки управления, четыре для исполнительных контактов
• Способ монтажа: DIN-рейка 35 мм - совместима со стандартными рейками в щитах и распределительных корпусах
• Тип подключения: винтовое - надёжное и проверенное соединение, требует отвертки для затяжки
• Материал корпуса: термостойкий пластик - устойчив к нагреву от работы реле

Совместимость и монтаж

Розетка для реле RR94-12-230-7 КЭАЗ и RR94-14-230-7 КЭАЗ совместима исключительно с реле серии OptiRel G RP55. Установка происходит путём защёлкивания на DIN-рейку. Для подключения используйте винтовые зажимы: каждый из 8 контактов имеет отдельную клемму. Пайка на печатную плату возможна - есть соответствующие выводы с нижней стороны, но обычно используется только встраивание в сборку. Фиксация реле в розетке осуществляется с помощью отдельного фиксатора, который необходимо приобрести дополнительно - он предотвращает самопроизвольное выпадение реле при вибрациях.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Произведено на Курском электроаппаратном заводе (КЭАЗ), известном соблюдением ГОСТ и международных норм в области электромонтажа. Напряжение 230 В и ток 7 А обеспечивают безопасную работу в типичных промышленных условиях. Не предназначен для взрывоопасных сред.

Преимущества

• Ускоряет сервисное обслуживание - замена реле занимает несколько секунд
• Не требует перепайки проводов при замене - снижает риск ошибок при ремонте
• Стандартная DIN-рейка - легко интегрируется в существующие щитовые решения
• Чёткая разводка 8 контактов - минимизирует путаницу при подключении
• Поддержка пайки - гибкость в проектировании печатных плат

Ограничения применения

• Не совместима с другими сериями реле - только OptiRel G RP55
• Требуется отдельный фиксатор для надёжной фиксации - без него реле может выпасть при вибрации
• Нельзя использовать в средах с температурой выше +60 C - материал корпуса не рассчитан на экстремальные условия
• Не предназначена для высокочастотных импульсов или сверхтоков - максимальный ток ограничен 7 А

Примеры использования

• Автоматические линии производства - замена реле при выходе из строя без остановки всей системы
• Щиты управления насосами и вентиляторами - быстрый доступ к коммутационным элементам
• Системы сигнализации и защиты - надёжная связь между контроллером и исполнительными устройствами
• Оборудование с частым изменением логики управления - возможность переустанавливать реле с другой функциональностью

Практические советы

• Перед монтажом проверьте, что реле OptiRel G RP55 точно соответствует модели - отличаются номера RR94-12 и RR94-14 по числу контактов
• Затягивайте винты равномерно - перетягивать нельзя, чтобы не повредить изоляцию
• Обязательно закупите фиксатор - даже при минимальной вибрации реле может выскочить
• При использовании пайки - следите за температурой паяльника, не допускайте перегрева корпуса
• Для многократных замен рекомендуется использовать реле с одинаковым временем службы - так легче планировать ТО
