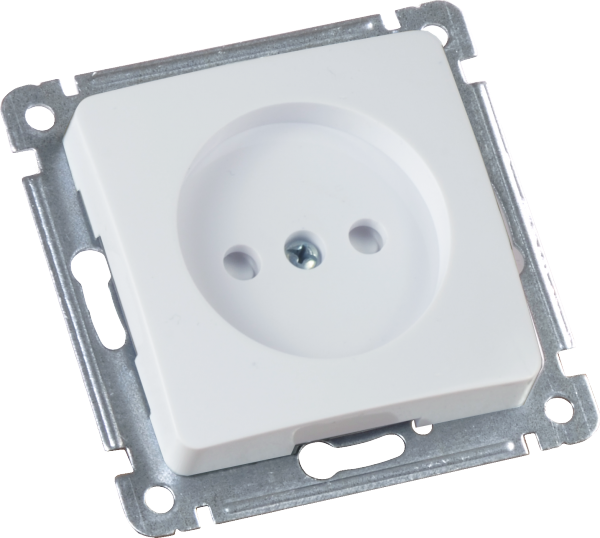

Механизм розетки СП 1-м со шторками бел. HEGEL РС16-402

Розетка скрытой установки одноместная со шторкой механизм белый от бренда HEGEL, артикул рс16-402 - это однопостовый силовой контакт для внутренней проводки, предназначенный для безопасного подключения бытовых устройств с током до 16 А. Механизм устанавливается в подрозетник и совмещается с декоративной рамкой, что позволяет собирать модульные блоки из нескольких элементов.

Назначение и область применения

Розетка скрытой установки одноместная со шторкой механизм белый используется для подключения электроприборов мощностью до 3,7 кВт (при 230 В и 16 А) в жилых, офисных и общественных помещениях. Подходит для комнат, кухонь, детских помещений - там, где важна защита от случайного доступа к контактам. Применяется в системах с однофазным питанием, когда требуется вывести один силовой контур. Механизм можно комбинировать с другими (например, выключателями) в рамках одной рамки, чтобы сэкономить место на стене.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Число фаз: 1
• Количество постов: 1
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Защита от пыли и воды: IP20 (защита от пальцев, но не от брызг)
• Материал корпуса: пластик, без галогенов
• Цвет: белый (код 9003), матовая поверхность
• Габариты: 71×71×11 мм
• Климатическое исполнение: УХЛ3 (для помещений с умеренным климатом, температура от −25C до +40C)
• Тип крепления: винтовое
• Заземление: отсутствует
• Наличие шторки: да - предотвращает доступ к контактам при отсутствии вилки
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

Розетка скрытой установки одноместная со шторкой механизм белый - это только механизм, без лицевой пластины. Для полноценной установки необходима совместимая рамка (обычно серийная рамка типа “рамочная”, как указано в характеристиках). Монтаж выполняется в стандартный подрозетник глубиной не менее 40 мм. Кабель зачищается на 8–10 мм, вставляется в винтовые клеммы и затягивается отверткой - максимальное сечение 2,5 мм2. Недопустимо использовать кабели большего сечения: это повредит зажимы и создаст риск перегрева. Шторка автоматически закрывается после извлечения вилки - проверьте её работу перед окончательной сборкой.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-003-07620177-2013. Отсутствие заземляющего контакта делает его непригодным для подключения оборудования класса I (с металлическими корпусами, требующими заземления). Шторка снижает риск поражения током детей, но не заменяет обязательную установку УЗО в щите. IP20 обеспечивает защиту только от прямого контакта пальцами - не используйте в ванных, банях, на улице или в сырых помещениях. Материал без галогенов снижает токсичность дыма при возгорании - важно для многоквартирных домов.

Преимущества

• Шторка защищает контакты от пыли и случайного прикосновения - особенно актуально в семьях с детьми
• Матовая поверхность не царапается и не теряет внешний вид при частой уборке
• Винтовые зажимы обеспечивают надёжный контакт даже при длительной нагрузке
• Совместимость с рамками позволяет создавать компактные блоки из розеток и выключателей
• Отсутствие галогенов - экологичный материал, соответствует современным нормам безопасности

Ограничения применения

• Не предназначен для подключения устройств с заземлением - нельзя использовать для холодильников, стиральных машин, компьютеров и других приборов с трёхштырьковой вилкой
• IP20 исключает применение во влажных зонах: ванная, кухня над мойкой, бассейн, подвал
• Максимальное сечение кабеля - 2,5 мм2; использование более толстого провода (например, 4 мм2) невозможно
• Не рассчитана на высокую вибрацию - не рекомендована для установки на станках или промышленном оборудовании
• Климатическое исполнение УХЛ3 не гарантирует работоспособность при температуре ниже −25C

Примеры использования

• Подключение светильника с регулятором яркости в спальне
• Розетка для зарядки телефона или ночника в детской комнате
• Элемент в составе блока: два выключателя + одна розетка - все в одной рамке
• Альтернатива старой розетке без шторки в квартире, где есть маленькие дети

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• Проверьте, чтобы подрозетник был идеально выровнен - иначе механизм будет торчать или проваливаться
• Не перетягивайте винты: достаточно плотного контакта, иначе треснет пластик
• Выбирайте рамку того же производителя (HEGEL) или с точными габаритами 71×71 мм - не все рамки подходят
• Если нужна розетка с заземлением - выбирайте другую модель: эта - только без заземляющего контакта
• При замене старой розетки убедитесь, что проводка рассчитана на 16 А - если стоит автомат на 10 А, замена не решит проблему перегрузки
