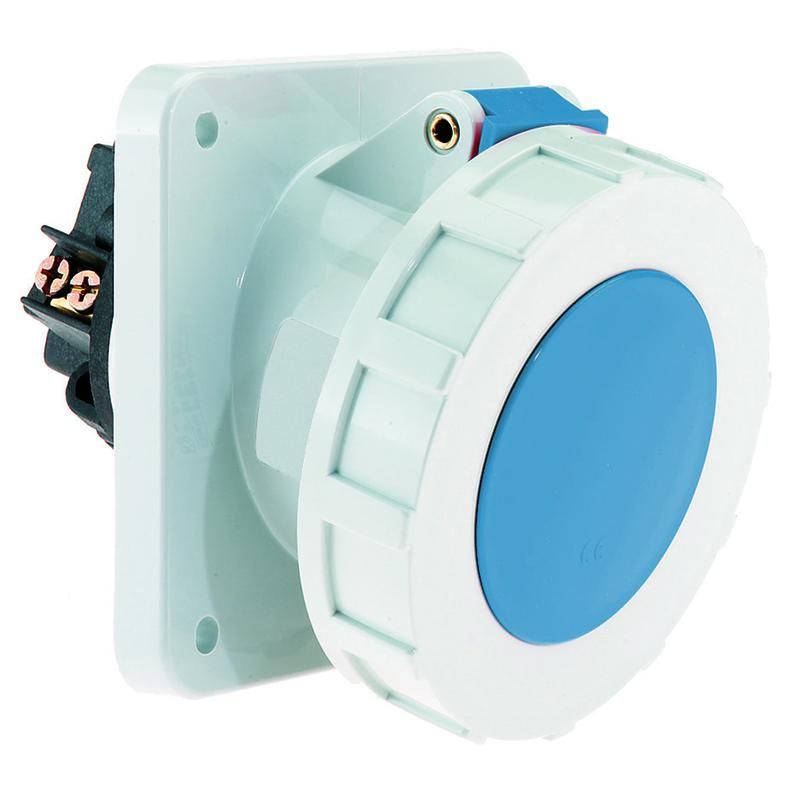

Розетка наклонная 125A 3p 230V 6h IP67 фланец 114 x I 12100-Bals Bals

Розетка силовая панельная (фланцевая) Bals 12100 предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влажности. Её фланцевый монтаж, высокая степень защиты IP67 и угловое подключение делают её удобным решением для промышленных объектов, где требуется прочное и защищённое соединение.

Назначение и область применения

Розетка Bals 12100 используется для подключения трёхфазного оборудования с рабочим напряжением до 230 В и током до 125 А. Подходит для установки на панелях, стендах, корпусах станков, конвейеров, сварочных аппаратов и других промышленных систем. Угловое положение контактов позволяет экономить место и упрощает прокладку кабелей. Применяется там, где важна защита от пыли, брызг воды и механических повреждений - например, на открытых площадках, в цехах с мойкой оборудования или в условиях сырости.

Технические характеристики

• Максимальный ток: 125 А - выдерживает нагрузки крупного промышленного оборудования;
• Напряжение: 230 В - совместима с сетями переменного тока 230 В (фаза-земля);
• Количество полюсов: 3 - три основных контакта для трёхфазного подключения; без отдельного нулевого провода;
• Степень защиты: IP67 - полностью герметична от пыли и выдерживает временное погружение в воду до 1 метра на 30 минут;
• Фланец: 114×114 мм - плоская поверхность для крепления к панели с помощью болтов;
• Расстояние между отверстиями фланца: 90×90 мм - стандартизованный шаг для быстрого монтажа;
• Тип подключения: винтовой зажим - надёжное и проверенное соединение, требует периодической затяжки;
• Положение заземляющего контакта: 6 часов - контакт расположен в нижней части розетки, что соответствует стандартному расположению в промышленных системах;
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток, долговечен;
• Цвет: синий - визуально отличается от бытовых розеток, снижает риск случайного подключения;
• Оrientация подключения: угловая - кабель вводится под углом 90°, что уменьшает изгиб и давление на жилы.

Совместимость и монтаж

Розетка Bals 12100 монтируется через фланец на металлическую или композитную панель. Для установки используются четыре болта, проходящие через отверстия с шагом 90×90 мм. Кабель подключается к винтовым зажимам внутри корпуса - перед подключением необходимо удалить изоляцию и плотно закрутить винты. Угловое подключение требует свободного пространства сбоку от панели. Рекомендуется использовать кабель с сечением 16–35 мм2 для обеспечения безопасной работы при 125 А. Не допускается использование с кабелями меньшего сечения - возможен перегрев.

Безопасность и стандарты

Изделие соответствует требованиям к промышленным соединителям по степени защиты IP67. Материал корпуса не поддерживает горение и устойчив к ультрафиолету. Наличие заземляющего контакта в положении 6 часов соответствует распространённым нормам безопасности для промышленного электрооборудования. Однако сертификаты (например, ГОСТ, IEC) в предоставленных данных не указаны - рекомендуется уточнять документацию у производителя при использовании в регулируемых отраслях.

Преимущества

• Высокая степень защиты IP67 - работает в сложных средах, где обычные розетки выходят из строя;
• Фланцевый монтаж - устойчив к вибрациям и механическим нагрузкам;
• Угловое подключение - минимизирует изгибы кабеля, продлевает срок службы;
• Синий цвет - предотвращает путаницу с бытовыми розетками;
• Винтовые зажимы - позволяют легко заменить кабель без специнструментов.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 не равнозначен IP68;
• Не имеет автоматического отключения - не защищает от перегрузок или коротких замыканий;
• Подходит только для трёхфазного подключения без нуля - не используйте для однофазных устройств с N-проводом;
• Пластиковый корпус не рассчитан на экстремальные температуры выше +60 C или ниже -25 C - уточняйте условия эксплуатации;
• Заземляющий контакт фиксирован в положении 6 часов - нельзя изменить ориентацию.

Примеры использования

• Подключение частотного преобразователя на конвейере в пищевой промышленности;
• Электроснабжение сварочного аппарата на открытом участке производства;
• Разъём для питания насосной станции в условиях повышенной влажности;
• Точка подключения гидравлического привода на станке с ЧПУ.

Практические советы

• Перед первым включением обязательно проверьте затяжку всех винтов - после первого нагрева они могут немного ослабнуть;
• При монтаже на вертикальную панель убедитесь, что кабель не создаёт усилия на контакты - используйте кабельные зажимы;
• Для обслуживания отсоедините питание и откройте крышку - доступ к зажимам есть без демонтажа всей розетки;
• При замене розетки учитывайте посадочные размеры фланца 114×114 мм и расстояние между отверстиями 90×90 мм - совместима с большинством аналогов;
• Не используйте розетку Bals 12100 в качестве временного удлинителя - она предназначена для стационарной установки.
