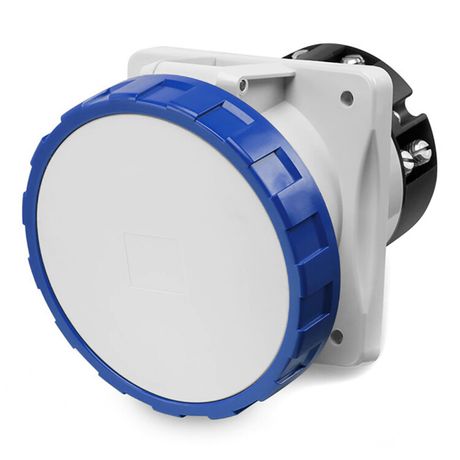

Розетка скрытой установки IP67 125A 2P+E 230V | DIS41512563 DKC ДКС

Розетка скрытой установки IP67 125A 2P+E 230V от бренда DKC (ДКС), артикул dis41512563, предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости, влаги и механических воздействий. Относится к серии Quadro и соответствует требованиям военного исполнения.

Назначение и область применения

Розетка скрытой установки IP67 125A 2P+E 230V используется для подключения стационарного промышленного оборудования, требующего высоких токов — до 125 А. Подходит для монтажа на стену, щит, раму или другую твёрдую поверхность. Обеспечивает безопасное питание устройств в сложных условиях: на открытых площадках, в цехах, на стройплощадках, в агрессивной среде. Часто применяется на конвейерах, сварочных аппаратах, насосных станциях, компрессорах и других системах с большой нагрузкой.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 230 В
• Частота: 50 / 60 Гц
• Количество полюсов: 3 (2 фазы + заземление)
• Степень защиты: IP67 (полная герметичность от пыли, выдерживает временное погружение в воду до 1 метра на 30 минут)
• Тип подключения: винтовые клеммы
• Сечение провода: 25–70 мм²
• Габариты: 114 × 114 мм
• Оrientация подключения: наклонная — позволяет удобнее заводить кабель под углом
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Цвет: синий
• Температурная стойкость контактов: до +960 °С (GWFI)
• Ударопрочность: класс 5 (выдерживает механические удары)
• Положение заземляющего контакта: 6 часов (по аналогии с часовым циферблатом)
• Исполнение: военное (соответствует требованиям к надёжности в экстремальных условиях)

Совместимость и монтаж

Розетка скрытой установки IP67 125A 2P+E 230V совместима с штекерами стандарта CEE 125 A, 2P+E. Для монтажа требуется подготовить отверстие в стене или панели размером 114×114 мм. Корпус крепится через фланец с помощью болтов или саморезов. Винтовые клеммы позволяют надёжно закрепить провода сечением от 25 до 70 мм² — используйте наконечники НШВИ для многожильных кабелей. Убедитесь, что глубина ниши достаточна для свободного прохода кабеля и обеспечения изгиба радиусом не менее 8 диаметров кабеля. Наклонное положение входа кабеля снижает риск перегиба и обрыва жил.

Безопасность и стандарты

Розетка DKC (ДКС) dis41512563 соответствует международным нормам IEC 60309 для промышленных разъёмов. Выполнена в соответствии с требованиями GOST R 51321.1 и имеет сертификацию на военное исполнение. Материал корпуса устойчив к УФ-излучению, что предотвращает хрупкость при длительном использовании на открытом воздухе. Температурная стойкость контактов (+960 °C) гарантирует сохранение целостности при кратковременных перегрузках и дуговых замыканиях.

Преимущества

• Высокая степень защиты IP67 — работает даже после попадания воды или в пыльной среде
• Наклонный вход кабеля — уменьшает напряжение на месте выхода провода, продлевает срок службы
• Военное исполнение — гарантированная долговечность в условиях вибраций, температурных скачков и влажности
• Ударопрочность класса 5 — выдерживает случайные удары и механические нагрузки
• Пластиковый корпус с UV-защитой — не теряет прочность под прямыми солнечными лучами
• Синий цвет — легко отличается от бытовых розеток, снижает вероятность ошибочного подключения

Ограничения применения

• Не предназначен для частого подключения/отключения — рассчитана на постоянную или редко меняющуюся нагрузку
• Не использовать в местах с постоянным погружением в воду — IP67 допускает лишь временный контакт
• Не подходит для подключения оборудования с током выше 125 А — возможен перегрев и деформация клемм
• Требуется точное соблюдение сечения кабеля (25–70 мм²); меньшие сечения могут вызвать нагрев, большие — затруднят зажим
• Не рекомендовано применение в помещениях с взрывоопасной средой — не является взрывозащищённым оборудованием

Примеры использования

• Подключение сварочного аппарата на стройке
• Электропитание крупногабаритного насоса в канализационной станции
• Разъём питания конвейерной линии в пищевой промышленности
• Точка подключения генератора на объекте с ограниченным доступом
• Оборудование на военных базах и мобильных пунктах управления

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — используйте калибратор или таблицу соответствия
• Затягивайте винты клемм равномерно, без усилия — переусилие может повредить медные контакты
• При установке в наружной среде — обязательно используйте уплотнительные кольца и герметик вокруг отверстия
• Для обслуживания — отключите питание, снимите крышку и проверьте состояние клемм хотя бы раз в год
• Если нужна более частая коммутация — выбирайте модели с рычагом или защёлкой, эта розетка — для стационарного подключения
• При заказе нескольких единиц — убедитесь, что все имеют одинаковое расположение заземления (6 часов), чтобы избежать проблем при сборке системы
