Розетка наклонная 16A 3р(2P+PE) 6h 230V IP44 QC фланец 85х85 12749 I 12749-Bals Bals

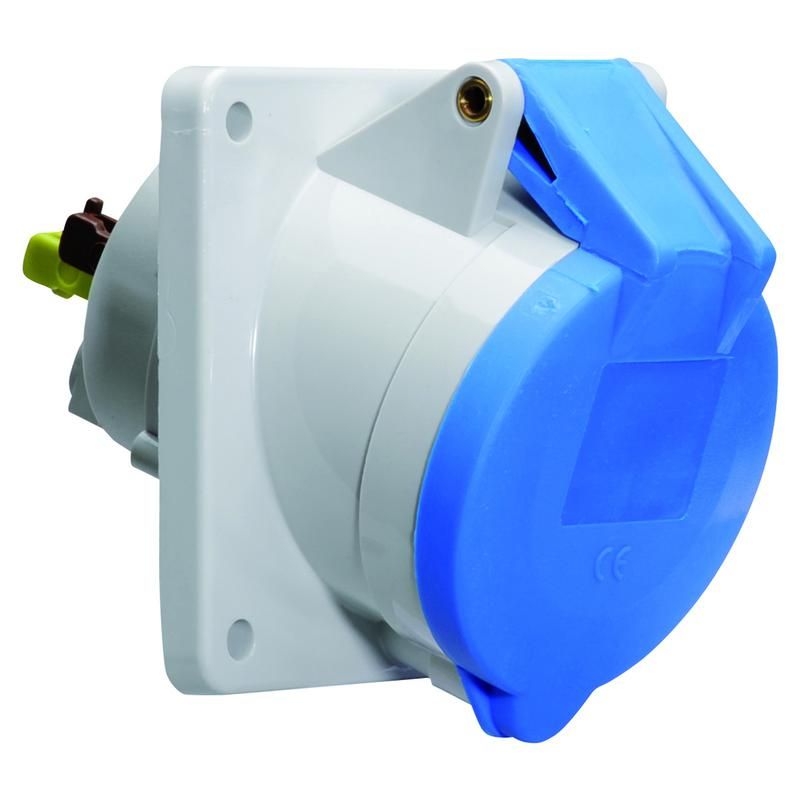

Розетка силовая панельная фланцевая 16А 3P (2P+PE) 230В IP44 фланец 85x85 от Bals предназначена для надёжного подключения трёхфазного оборудования на промышленных объектах. Модель 12749 и её аналог 12749-bals обеспечивают безопасную работу в условиях пыли и брызг воды благодаря защите IP44.

Назначение и область применения

Эта розетка используется для подключения мощного оборудования, требующего трёхфазного питания 230 В. Подходит для установки на панелях, стендах, станках, конвейерах и других промышленных системах, где нужна устойчивость к внешним воздействиям. Применяется там, где требуется частое подключение/отключение нагрузки - например, в цехах, на линиях сборки, в ремонтных зонах.

Технические характеристики

• Номинальный ток: 16 А - выдерживает постоянную нагрузку до 16 ампер без перегрева
• Количество полюсов: 3 (2P+PE) - два фазных и один защитный заземляющий контакт
• Напряжение: 230 В - рассчитана на однофазное использование в трёхфазной сети (L-N)
• Степень защиты: IP44 - защищает от твёрдых частиц больше 1 мм и брызг воды со всех направлений
• Тип подключения: безвинтовая клемма - быстрый монтаж проводов без инструментов
• Размеры фланца: 85×85 мм - стандартный формат для крепления на панели
• Расстояние между монтажными отверстиями: 70×70 мм - совместимо с типовыми отверстиями на панелях
• Материал корпуса: пластик - устойчив к химическим веществам и механическим повреждениям
• Оrientация подключения: наклонная - удобна для подвода кабелей под углом, снижает риск перегиба
• Цвет: синий - соответствует цветовой маркировке трёхфазных сетей (L1/L2/L3)
• Положение заземляющего контакта: 6 часов - заземление расположено в нижней части, что обеспечивает естественный порядок подключения

Совместимость и монтаж

Розетка 12749-Bals крепится через фланец 85×85 мм с помощью болтов, проходящих через отверстия на расстоянии 70×70 мм. Установка возможна на металлические, композитные или деревянные панели. Безвинтовые клеммы позволяют вставлять одножильные и многожильные провода сечением до 2,5 мм2 - зажим происходит автоматически при введении жилы. Для правильного подключения следите за тем, чтобы фазные провода были подключены к L1, L2, L3, а заземление - к PE. Наклонная ориентация подключения позволяет избежать резких изгибов кабеля, особенно при использовании гибких шнуров.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с повышенной влажностью и пылью. Степень защиты IP44 гарантирует, что внутренние контакты остаются изолированными даже при случайном попадании брызг воды или пыли. Цветовое исполнение (синий) и положение заземляющего контакта в 6 часов соответствуют рекомендациям IEC 60309 для промышленных розеток. Работает в температурном диапазоне от -25C до +40C - не предназначен для экстремальных условий.

Преимущества

• Быстрая замена и подключение - безвинтовая система исключает необходимость отвертки
• Удобная наклонная форма - снижает нагрузку на кабель и предотвращает его перелом
• Фланцевый крепёж - прочная и устойчивая установка на панели
• Чёткая цветовая и позиционная маркировка - минимизирует ошибки при подключении
• Высокая степень защиты IP44 - продлевает срок службы в сложных условиях

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP44 не обеспечивает герметичность при затоплении
• Не подходит для высоких температур выше +40C - не используйте рядом с нагревательными элементами
• Поддерживает только провода до 2,5 мм2 - более толстые жилы не войдут в клемму
• Не имеет механизма блокировки - не следует применять в местах с высокой вероятностью случайного отключения
• Не совместима с вилками стандарта CEE 7/4 (европейские бытовые) - только с промышленными вилками типа CEE 7/7 или IEC 60309

Примеры использования

• Подключение трехфазного насоса на водоканале
• Разъём для сварочного аппарата на производстве
• Точка подключения конвейерной ленты с двигателем 3 кВт
• Переносной рабочий стол с инструментами на заводе
• Зарядная станция для электротранспорта в сервисном центре

Практические советы

• Перед установкой проверьте соответствие диаметра отверстий в панели размеру фланца 85×85 мм
• При подключении проводов убедитесь, что они полностью вошли в клемму - слышимый щелчок говорит о правильном захвате
• Не допускайте скручивания проводов внутри розетки - это может вызвать перегрев
• Для длительной работы под максимальной нагрузкой (16 А) рекомендуется использовать медные провода сечением 2,5 мм2
• Проверяйте состояние клемм каждые 6–12 месяцев - особенно при частых подключениях
• Если планируете установку вне помещений - дополнительно закрывайте розетку 12749-Bals крышкой или кожухом, так как IP44 не защищает от прямого потока воды
