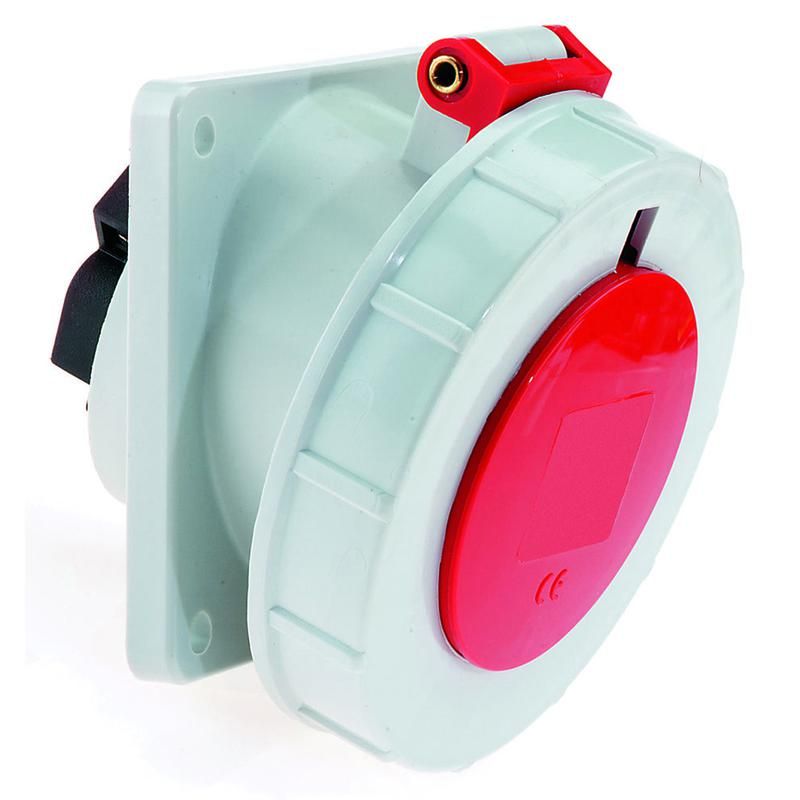

Розетка наклонная 16А 5р 400v IP67 фланец 85х85 12084 I 12084-Bals Bals

Розетка силовая панельная (фланцевая) 16А 5P 400В IP67 фланец 85x85 от Bals предназначена для надёжного подключения мощного оборудования на открытых площадках и в условиях повышенной запылённости или влаги. Артикул 12084-BALS обеспечивает устойчивую работу в промышленной среде благодаря защищённому фланцевому исполнению.

Назначение и область применения

Эта розетка используется для подключения трёхфазного оборудования с заземлением - например, сварочных аппаратов, насосов, компрессоров, станков и конвейеров. Подходит для установки на панели, стену или раму в цехах, на объектах строительства, в логистических терминалах и других местах, где требуется высокая степень защиты от внешних воздействий.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 7 кВт при 400 В
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть с нулём и заземлением
• Количество полюсов: 5 - L1, L2, L3, N, PE (заземление)
• Степень защиты: IP67 - полностью герметична от пыли; выдерживает кратковременное погружение в воду до 1 метра на 30 минут
• Фланец: 85×85 мм - плоская mounting поверхность для крепления болтами
• Расстояние между монтажными отверстиями: 70×70 мм - совпадает со стандартными крепёжными схемами
• Тип подключения: винтовой зажим - удобен для многожильных и одножильных проводов до 4 мм2
• Угол подключения: наклонный - позволяет легко заводить кабель под углом, снижая риск перегиба
• Положение заземляющего контакта: 6 часов - соответствует стандартной ориентации для быстрой идентификации
• Материал корпуса: пластик - устойчив к УФ-излучению, химическим веществам и механическим повреждениям
• Цвет: красный - визуально выделяет силовой контакт среди других устройств

Совместимость и монтаж

Розетка 12084-BALS монтируется через фланец на металлическую или деревянную поверхность с помощью четырёх болтов M6. Отверстия расположены по схеме 70×70 мм - совместима с большинством стандартных панелей. Кабель подключается снизу под наклонным углом, что исключает изгиб жил внутри корпуса. Для правильного подключения используйте провода сечением 1,5–4 мм2. Не допускается использование с кабелями больше 4 мм2 - это может привести к плохому контакту и нагреву.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 для промышленных штепселей. Конструкция предотвращает случайное отключение под нагрузкой. Наличие заземляющего контакта в положении «6 часов» гарантирует соблюдение норм безопасности при подключении трёхфазного оборудования. Материал корпуса не поддерживает горение и соответствует классу самозатухания V-0.

Преимущества

• Высокая защита IP67 - работает даже в дождь, при мойке оборудования или в пыльных цехах
• Фланцевый монтаж - прочное и ровное крепление без деформаций
• Наклонный вход кабеля - снижает нагрузку на точки подключения
• Чёткая цветовая маркировка - красный корпус помогает быстро отличить силовые розетки от сигнальных
• Винтовые зажимы - позволяют многократно переподключать кабели без потери качества контакта

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 не заменяет IP68
• Не рекомендуется использовать в средах с агрессивными химическими парами (например, кислоты, щёлочи) - материал корпуса не устойчив ко всем типам растворителей
• Запрещено применять с током выше 16 А - возможен перегрев и выход из строя
• Не подходит для установки в помещениях с температурой ниже -25C - пластик становится хрупким

Примеры использования

• Подключение трёхфазного станка на заводе с частой мойкой рабочих зон
• Временная розетка для сварочного аппарата на стройплощадке
• Крепление на панели управления конвейера в пищевой промышленности
• Распределительный пункт на открытом воздухе - например, для освещения или насосов

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и сечения - лучше всего подходят 2,5–4 мм2
• При затяжке винтов не переусердствуйте - можно повредить резьбу или изоляцию
• Для долговечности регулярно проверяйте состояние контактов - особенно после длительной работы под нагрузкой
• Если розетка устанавливается вне помещений, дополнительно закрывайте её крышкой при неиспользовании - хотя IP67 защищает, лишняя герметизация продлевает срок службы
• Артикул 12084-BALS совместим с любыми штекерами стандарта CEE 7/7 (плагины типа “Europlug” для промышленного использования)
