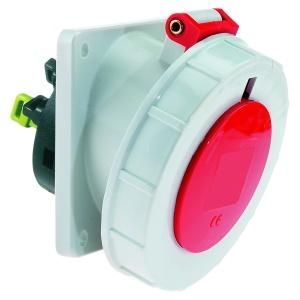

Розетка встраиваемая наклонная 16А 4п 3P+PE 6ч 400В IP67 фланец 100х92 крепление 85х77 Bals 12920

Розетка встраиваемая наклонная Bals 12920 предназначена для надёжного подключения оборудования в условиях повышенной запылённости, влаги и механических воздействий. Подходит для установки на станках, конвейерах и других промышленных объектах, где требуется устойчивый контакт при работе в сложных средах.

Назначение и область применения

Розетка встраиваемая наклонная Bals 12920 используется там, где необходимо обеспечить безопасное и долговечное подключение трёхфазного оборудования с заземлением. Наклонный дизайн позволяет удобно подключать штепсельные вилки даже в ограниченном пространстве. Применяется на производственных линиях, в цехах, на транспортерах, в местах с частой мойкой или высокой влажностью - например, на пищевых предприятиях, в автомастерских или на логистических терминалах.

Технические характеристики

• Номинальный ток: 16 А
• Число полюсов: 4 (3P+PE - три фазы + защитное заземление)
• Номинальное напряжение: 400 В
• Степень защиты: IP67 - полностью герметична от пыли и выдерживает временное погружение в воду до 1 метра на 30 минут
• Фланец: 100×92 мм - размер отверстия для встраивания в стену или панель
• Крепёжные отверстия: 85×77 мм - расстояние между точками крепления корпуса
• Угол установки: наклонный - для удобства подключения вилки под углом

Совместимость и монтаж

Розетка встраиваемая наклонная Bals 12920 совместима со стандартными промышленными вилками типа CEE 416 A/4P, соответствующими IEC 60309. Для монтажа требуется подготовить отверстие по размеру фланца 100×92 мм. Корпус крепится через четыре отверстия с шагом 85×77 мм с помощью болтов или саморезов. Убедитесь, что провода имеют достаточную длину для подключения к клеммам внутри корпуса - доступ к клеммам осуществляется после снятия крышки. Не рекомендуется использовать с вилками другого стандарта - это нарушает герметичность и безопасность.

Безопасность и стандарты

Розетка Bals 12920 соответствует требованиям IEC 60309 для промышленных соединений. Конструкция исключает случайное отсоединение под нагрузкой благодаря жесткому защелкивающему механизму. Защита IP67 гарантирует работу в экстремальных условиях без риска замыкания из-за попадания воды или пыли. Все контакты выполнены из медных сплавов с серебряным покрытием для снижения нагрева и окисления.

Преимущества

• Наклонный угол установки упрощает подключение в труднодоступных местах
• Высокая степень защиты IP67 обеспечивает надёжность в сырых, пыльных и агрессивных средах
• Металлический фланец и прочный корпус повышают устойчивость к механическим ударам
• Конструкция предотвращает некорректное подключение - фазы и PE строго разведены
• Подходит для постоянной эксплуатации - рассчитана на многократные подключения и отключения

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от прямых осадков - хотя IP67 допускает погружение, длительное воздействие дождя может вызвать конденсацию внутри
• Не работает при температуре ниже -25 C - материал корпуса становится хрупким
• Запрещено применять с током выше 16 А - перегрузка приведёт к оплавлению контактов
• Не совместима с бытовыми вилками - требуются только промышленные разъёмы CEE 416 A/4P

Примеры использования

• Подключение сварочных аппаратов на металлообрабатывающих участках
• Электроснабжение насосов и компрессоров в пищевой промышленности
• Работа с мобильными инструментами на автосервисах и в гаражах
• Интеграция в системы автоматизации на конвейерах с регулярной мойкой

Практические советы

• Перед монтажом проверьте соответствие размеров отверстия - фланец 100×92 мм должен точно входить в проём, иначе нарушится герметичность
• При подключении используйте кабели с сечением не менее 2,5 мм2 для тока 16 А - меньшее сечение вызовет перегрев
• После установки закрывайте крышку и затягивайте все болты равномерно - это сохраняет класс защиты IP67
• Регулярно проверяйте состояние контактов - особенно в агрессивных средах, где возможна коррозия
• При замене всегда используйте оригинальные вилки того же стандарта - сторонние аналоги могут не плотно прилегать и нарушать защиту
