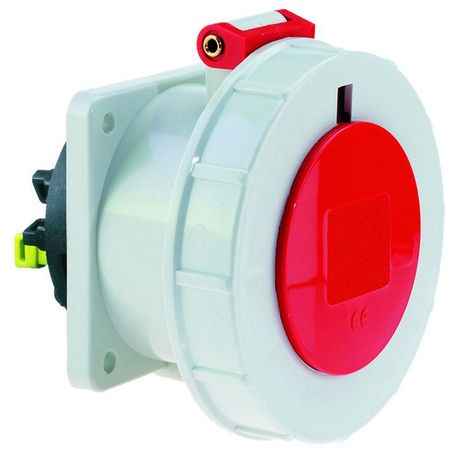

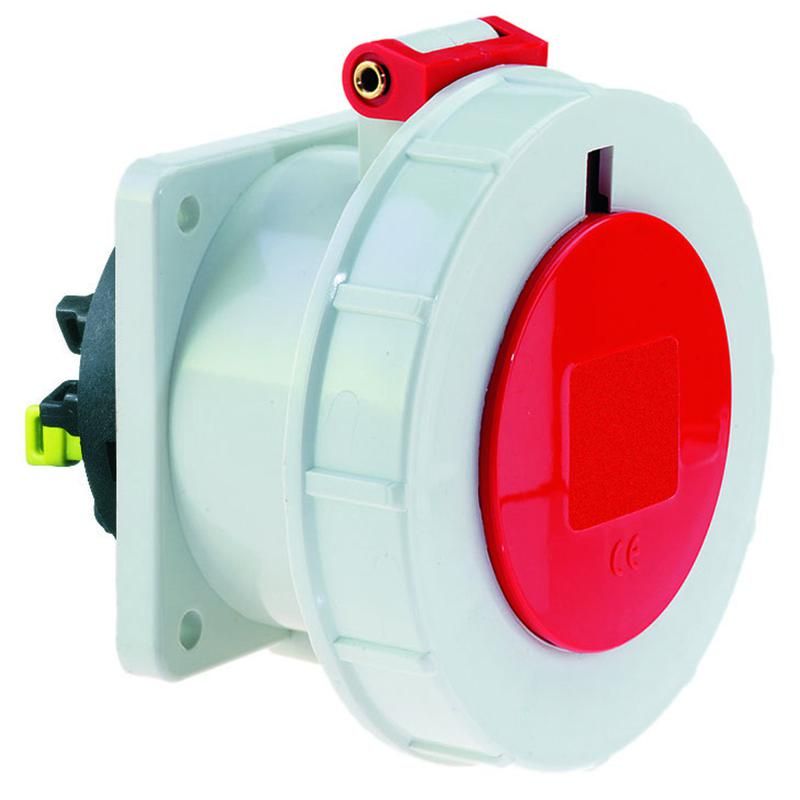

Розетка встраиваемая 16A 4р(3P+PE) 6h 400V IP67 75х75 QC 13739 I 13739-Bals Bals

Розетка встраиваемая 16А 4P (3P+PE) 400В IP67 75x75 Quick Connect от Bals предназначена для надёжного подключения трёхфазного оборудования в условиях повышенной запылённости и влажности. Благодаря быстрому соединению и компактным габаритам, она удобна для монтажа на станках, конвейерах и других промышленных объектах.

Назначение и область применения

Эта розетка используется для подключения трёхфазных потребителей мощностью до 16 А при напряжении 400 В. Подходит для установки в цехах, на производственных линиях, в местах с высокой влажностью или пылью - например, на пищевых предприятиях, в автомастерских или на логистических терминалах. Красный цвет корпуса позволяет легко отличить её от других розеток в распределительных щитах.

Технические характеристики

• Максимальный ток: 16 А - выдерживает нагрузку типичных трёхфазных двигателей и оборудования средней мощности;
• Напряжение: 400 В - рассчитана на работу в сетях с линейным напряжением 380–400 В;
• Количество полюсов: 4 (3P+PE) - три фазы L1, L2, L3 и отдельный контакт заземления PE;
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут;
• Тип подключения: безвинтовая клемма - провода фиксируются механическим зажимом, не требует отвертки;
• Габариты: 75×75 мм - компактный формат для плотной укладки в шкафах и нишах;
• Расстояние между монтажными отверстиями: 60×60 мм - совместимо с большинством стандартных рамок и коробок;
• Цвет: красный - визуальная идентификация для опасных или специализированных цепей;
• Оrientация подключения: прямолинейная - провода входят прямо, без изгиба, что снижает риск перегибов;
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению для удобства монтажа и проверки.

Совместимость и монтаж

Розетка встраивается в стеновые или шкафные коробки с отверстием 75×75 мм. Монтажные отверстия с шагом 60×60 мм позволяют закрепить её на стандартных металлических или пластиковых основаниях. Безвинтовые клеммы обеспечивают быстрый монтаж: достаточно вставить провод до упора и нажать фиксатор. Для работы требуется сечение жил до 4 мм2. Убедитесь, что глубина коробки достаточна для свободного прохода проводов - особенно при использовании многожильных кабелей.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Степень защиты IP67 обеспечивает безопасную эксплуатацию даже при случайном попадании воды или пыли. Конструкция исключает доступ к токоведущим частям при установленной крышке. Напряжение 400 В соответствует нормам для трёхфазных систем в Европе и странах СНГ.

Преимущества

• Быстрый монтаж благодаря безвинтовой клемме - экономит время при обслуживании и замене;
• Высокая степень защиты IP67 - надёжна в сложных условиях, где обычные розетки выходят из строя;
• Удобная ориентация контактов - заземление в положении «6 часов» упрощает диагностику и подключение;
• Красный цвет корпуса - повышает видимость и предупреждает о высоком напряжении;
• Компактный размер - позволяет размещать несколько розеток в ограниченном пространстве.

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие воды;
• Максимальный ток 16 А - не подходит для мощных устройств свыше 10 кВт; для больших нагрузок нужна розетка 32 А;
• Подходит только для медных проводов сечением до 4 мм2 - алюминий и более толстые жилы не подходят;
• Не рекомендуется использовать в местах с постоянным ударным воздействием - корпус из пластика менее устойчив к механическим повреждениям, чем металлический.

Примеры использования

• Подключение трёхфазного двигателя насоса на водоканале;
• Разъём для питания конвейерной ленты в пищевой промышленности;
• Точки подключения инструментов на автосервисе - можно быстро отсоединить и переставить оборудование;
• Временные силовые точки на стройплощадке с высокой запылённостью.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте только 1,5–4 мм2 медные жилы;
• При установке в бетонную стену убедитесь, что коробка имеет достаточную глубину - иначе клеммы не закроются;
• После подключения протяните провода рукой - они должны двигаться свободно, без перегибов;
• Для обслуживания просто откройте крышку: никаких болтов не нужно откручивать;
• Если розетка используется вне помещения, дополнительно уплотните место входа кабеля герметиком - даже IP67 не гарантирует защиту от длительного потока воды.
